12
Монтаж

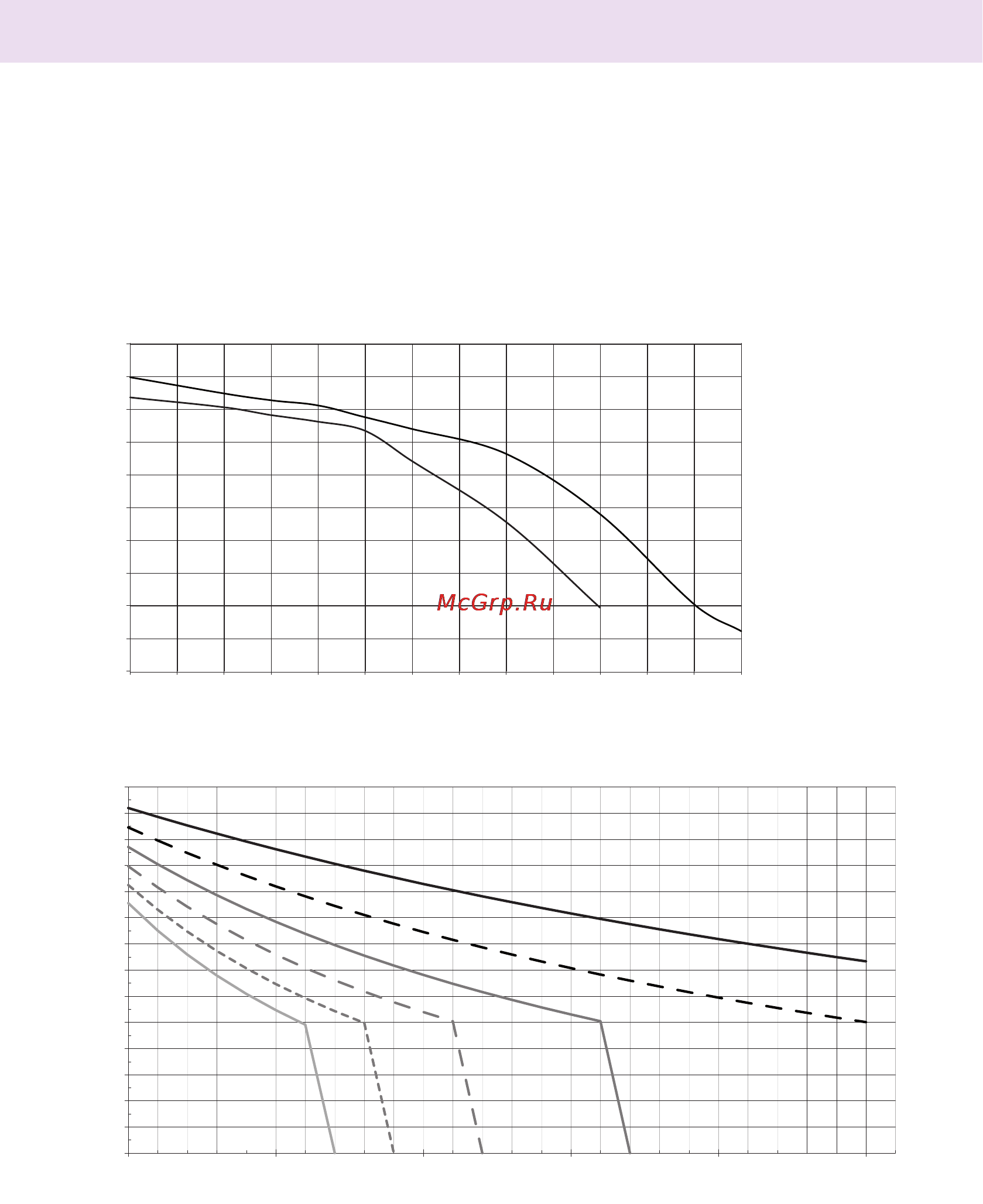

Остаточное давление при ΔT 20 °C
Для расчета размеров трубопроводов
и нагревательных приборов контура
отопления остаточное давление следует
рассчитывать как функцию от требуемого
расхода воды, принимая во внимание
характеристику циркуляционного насоса.
0
0.2
0.4
0.6
0.8
1
1.2
1.4
1.6
1.8
2
2.2
2.4
2.6
2.8
0720220710210702
Contenuto d’acqua nell’impianto (l)
Pressione impianto (bar)
40 °C
50 °C
60 °C
70 °C
80 °C
90 °C
График содержания воды в оборудовании
Содержание воды в оборудовании (l)
Давление оборудования (бар)
0.0
0.5
1.0
1.5
2.0
2.5
3.0
3.5
4.0
4.5
5.0
mCE
0 100 200 300 400 500 600 700 800 900 1000 1100 1200 1300
l/h
TALIA 25 - 30 FF
