Chaffoteaux TALIA SYSTEM 25 CF [29/40] Регулирование

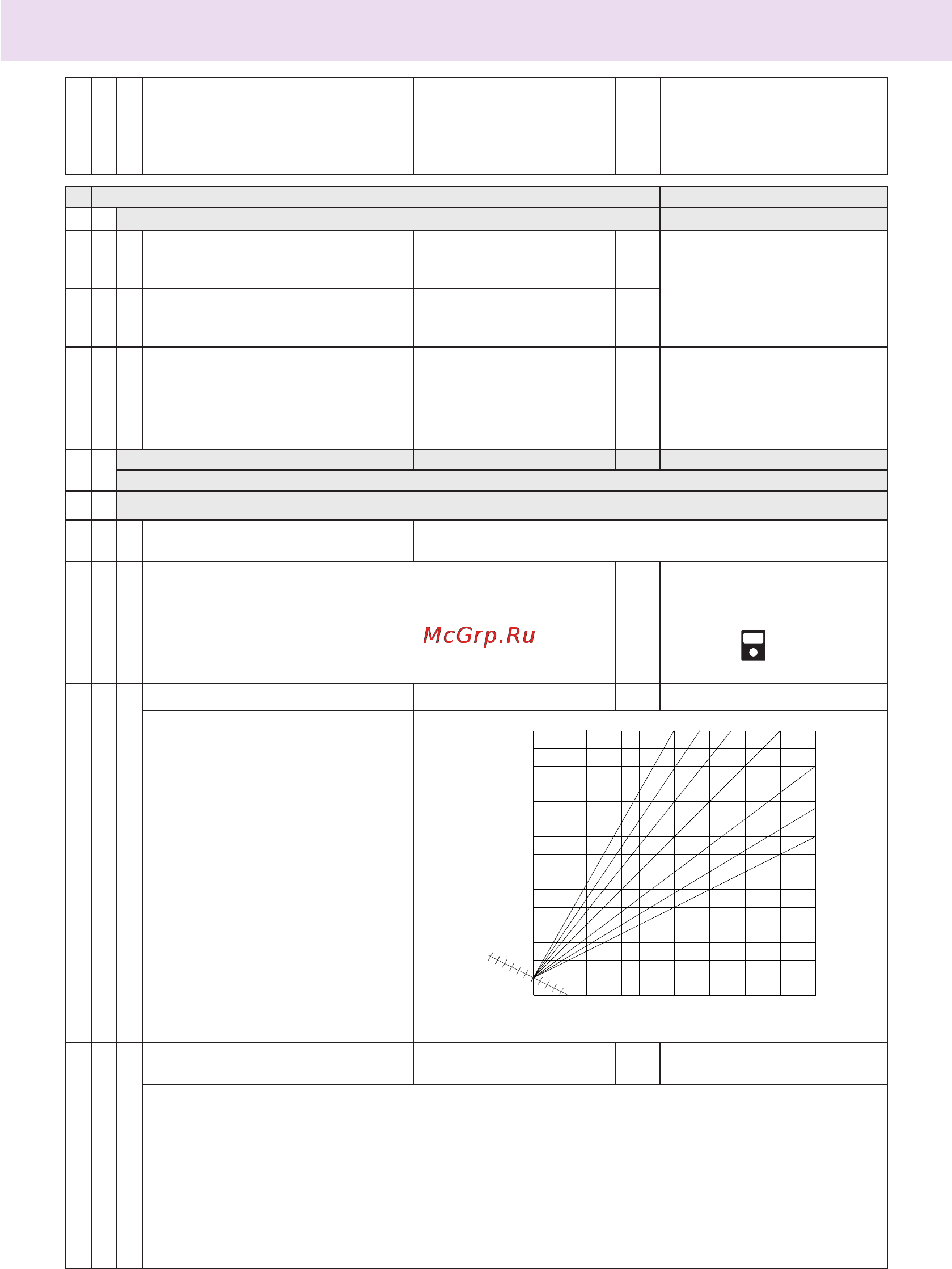

![Chaffoteaux TALIA SYSTEM 25 CF [29/40] Регулирование](/views2/1073064/page29/bg1d.png)
29
регулирование
Меню
Подменю
Параметр
Описание Диапазон
Заводская
установка
4 ПАРАМЕТРЫ ЗОНЫ 1
4 0 УСТАНОВКА ТЕМПЕРАТУРЫ В ЗОНЕ 1
400Установка дневной
температуры
от 16 до 30 (°C) 19 Установленная дневная
температура
-
доступно только если
подключено дополнительное
устройство посредством шины
передачи данных
401Установка ночной
температуры
от 16 до 30 (°C) 16
402Фиксированная температура в
контуре отопления
от 35 до 85 (°C) 70 Доступна только если в
пункте меню 421 выбран
режим «Фиксированная
температура в контуре
отопления»
41Сервисный код 222
Вращайте ручку-регулятор по часовой стрелке до отображения кода 234 и нажмите кнопку Menu/Ok
4 2 ДРУГИЕ ПАРАМЕТРЫ ЗОНЫ 1
420Температурный диапазон
ЗОНЫ 1 НЕ ИЗМЕНЯТЬ!!!
ТОЛЬКО при подключении дополнительного модуля
управления
421Выбор типа терморегуляции
0 = Фиксированная температура в контуре отопления
1= Базовая терморегуляция (AUTO)
2 = По температуре в помещении
3 = По уличной температуре
4 =
По температуре в помещении и уличной температуре
1 Для активации
терморегулирования
нажмите кнопку SRA.
На дисплее загорится
символ
422
Наклон кривой нагрева в ЗОНЕ 1
от 0_2 до 3_5 1_5
Если используется датчик
уличной температуры, то
теплоноситель на выходе
из котла имеет температуру,
которая зависит от
температуры на улице и типа
контура отопления, т.е. от типа
кривой нагрева.
Кривая нагрева должна быть
выбрана в соответствии с
расчетной температурой
контура отопления и свойств
ограждающих конструкций, т.е.
свойств помещения.
Температура в подающей линии
контура отопления
Температура на улице
Параллельный
сдвиг кривой
30
40
50
60
70
80
90
100 °C
10
2.5 3.0 3.5 2.0
1.5
1.2
1.0
5 0 -5 -10 -15 -20 °C
423Параллельный сдвиг кривой
нагрева ЗОНА 1
от - 20 до + 20 °C 0
Параллельный сдвиг кривой нагрева предназначен для адаптации котла под парамет-
ры контура отопления, и позволяет корректировать температуру в подающей линии
контура отопления в соответствии с комнатной температурой.
При настройках данного параметра, вращая ручку-регулятор «5», кривая нагрева
может быть параллельно сдвинута, как показано на графике выше. Значение сдвига
отображается на дисплее в пределах от - 20 до + 20 °C
. Каждый шаг эквивалентен
увеличению/уменьшению температуры подачи под давлением на 1°C относительно
заданного значения. После активации терморегулирования, можно смещать кривую
также путем вращения кодирующего устройства.
