7
предупреждение
Подсоединение дымохода
Колонка должна быть соединена с системой
дымоудаления, соответствующей требованиям
действующих нормативов. Проверьте исправное
удаление продуктов сгорания, замерив
содержание CO2 при номинальном расходе
тепла. Данное значение не должно превышать
значение, указанное в таблице Технических
данных .
Если фактическое значение будет выше,
проверьте исправность системы дымоудаления.
Если содержание CO2 невозможно привести к
значению, указанному в таблице Технических
данных, не пользуйтесь агрегатом.
ВАЖНО
Дымоходы удаления продуктов сгорания не
должны соприкасаться или располагаться
рядом с возгораемыми материалами и не
должны проходить через конструкции или
стены из возгораемого материала
Подключение к электрической сети
С целью обеспечения безопасности
поручите квалифицированному специалисту
тщательно проверить все электрические
соединения котла.
Производитель не несёт ответственности
за ущерб, причиненный отсутствием
надлежащего заземления или
ненадлежащими параметрами сети
электропитания.
Убедитесь, что система рассчитана на
максимальную мощность, потребляемую
котлом (см. паспортную табличку). Убедитесь,
что используются проводники сечением не
менее 0,75 мм2.
Для правильной и безопасной работы
котел должен быть ОБЯЗАТЕЛЬНО надежно
заземлён.
Питание осуществляется от сети 230 В, 50
Гц (L, N + PE) с соблюдением полярности и
заземляющим проводником.
При необходимости замены кабеля
электропитания обращайтесь к
квалифицированному специалисту.

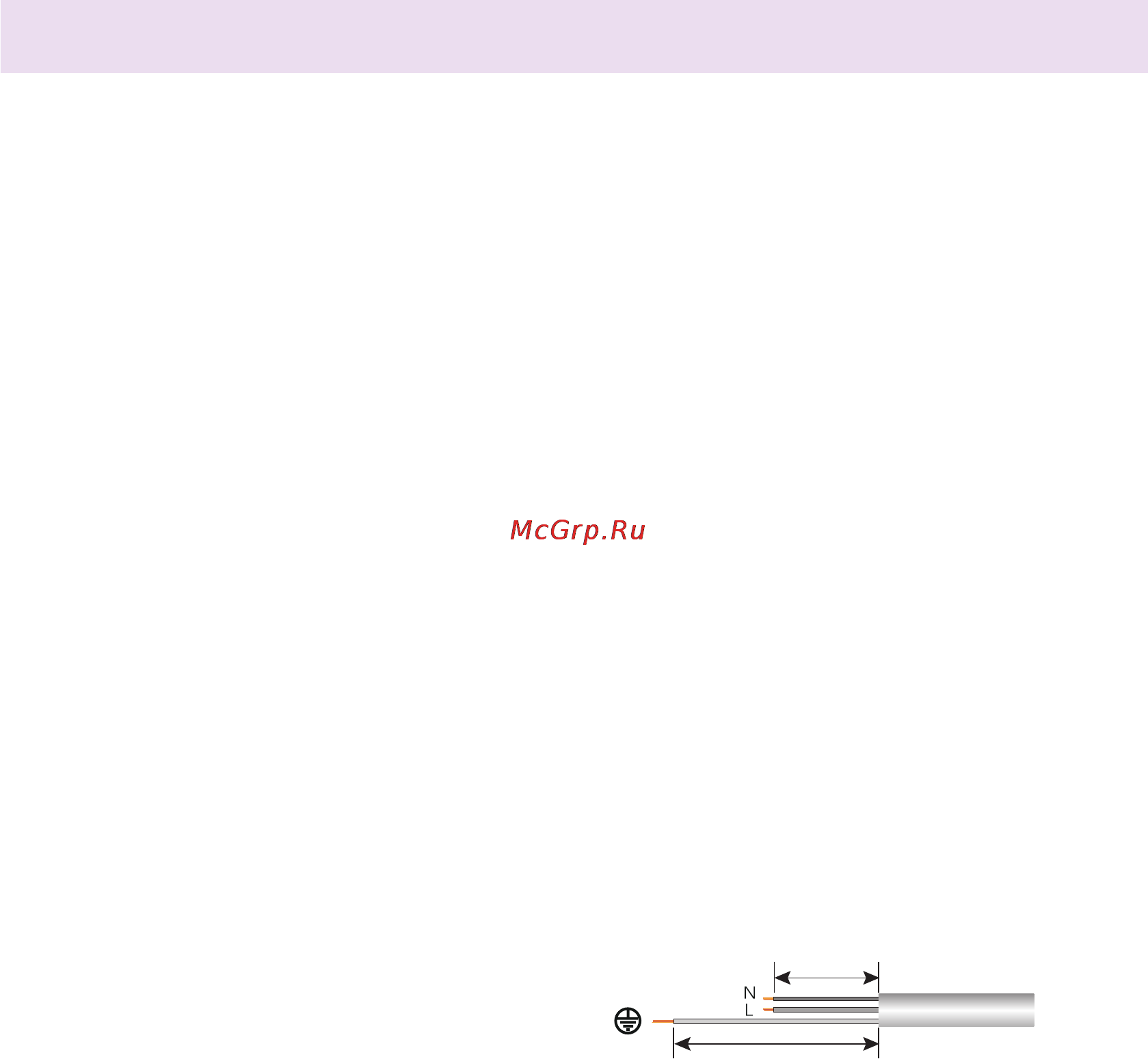

Заземляющий провод (желтый или зеленый)
должен иметь большую длину, чем фазный
провод или нейтраль.
Внимание!
Заменять кабель электропитания
допускается только кабелем такого же
типа. Кабель электропитания
Внимание!
Подключение котла к сети электропитания
следует выполнять через постоянное
соединение (не допускается
использование штепсельной вилки)
через двухполюсный выключатель
с минимальным расстоянием
между контактами не менее 3 мм.
Строго запрещается использовать
многовыводные штекеры, удлинители и/
или переходники.
Котел не имеет средств грозозащиты.
При необходимости замены предохранителей
используйте быстродействующие плавкие
предохранители 2 А.
H05V2V2-F
120
140
