Управление отопительной установкой5
Logamax plus GB162-80/100 - Оставляем за собой право на изменения!16
5 Управление отопительной установкой
5.1 Структура меню
Структуру меню отопительного котла на BC10 можно
просматривать при помощи кнопки "Сброс", кнопки
"Трубочист", кнопки "Индикация состояния" (рис.20,
поз.1, 2 и 3) и дисплея (рис.20, поз.4) с меню в
таблице 3, 4 и 5.
5.1.1 Меню Режим нормальной работы
В этом меню на дисплее отображается информация
о рабочем состоянии отопительного котла.
Сюда входят фактические
значения температуры
котловой воды (постоянная индикация), давления
воды и коды состояния. Для этого следует сделать
следующее:

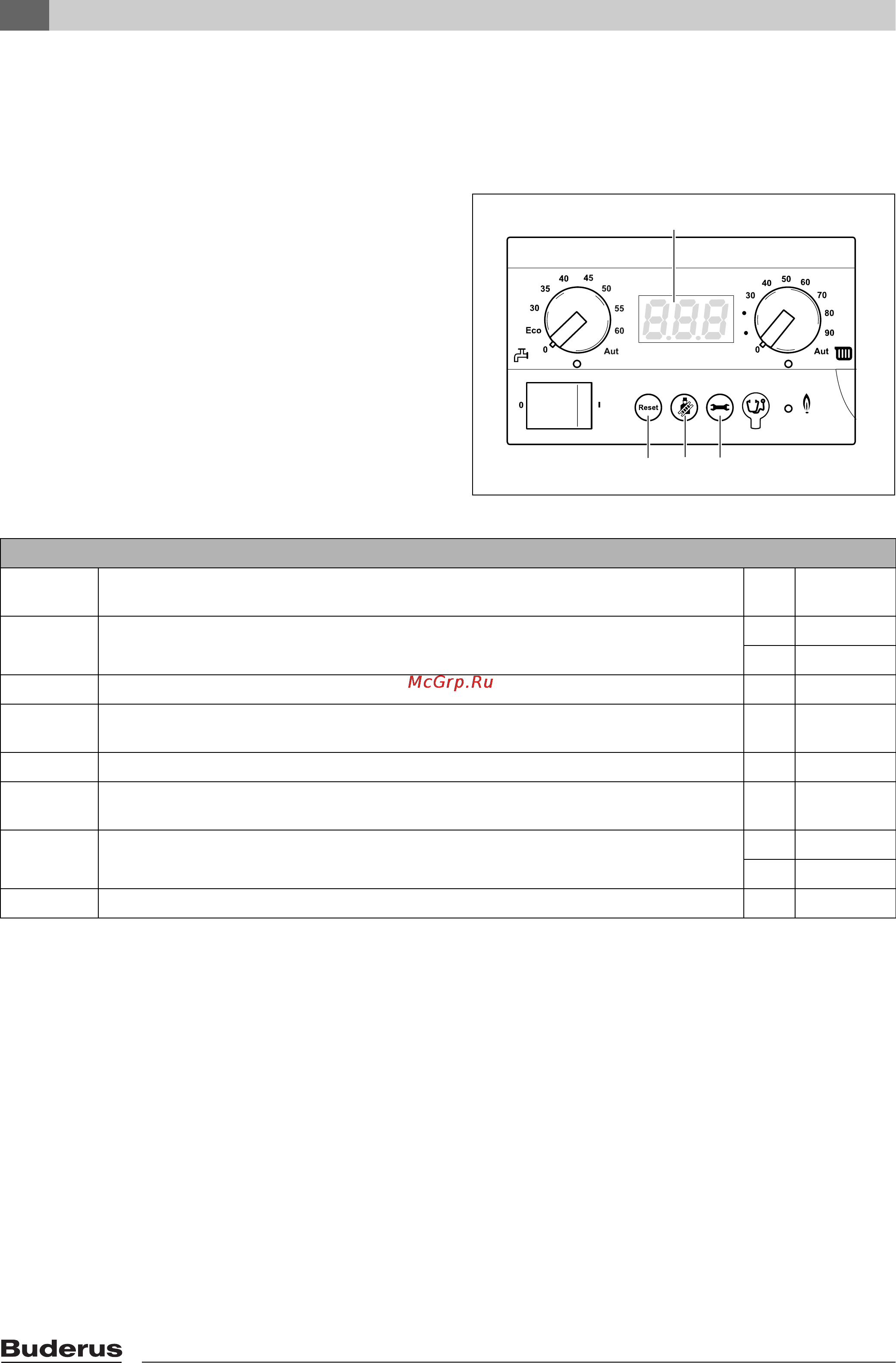

Рис. 20 Главный регулятор BC10
1
23
4
Меню Режим нормальной работы
Шаг 1 Индицируемое значение
[\/2/4|. Измеренная фактическая температура котловой воды
в °C. См. также главу 7.1, стр. 22.
Шаг 2 Продолжить в меню режима нормальной работы? Да:
→ Шаг 3
Нет:
→ Шаг 1
Шаг 3 Нажать кнопку е.
Шаг 4 Индицируемое значение [p/1.6|. Измеренное фактическое давление в установке в
барах. См. также главу 7.1, стр. 22.
Шаг 5 Нажать кнопку е.
Шаг 6 Произвольный индицируемый код [-/h/\|. В этом случае: рабочая фаза: отопительный
котел в режиме отопления. См. также главу 7.3, стр. 22.
Шаг 7 В течение, по крайней мере, 5 минут не была нажата ни одна кнопка или было прервано
сетевое напряжение?
Да:
→ Шаг 1
Нет:
→ Шаг 8
Шаг 8 Нажать кнопку е.
→ Шаг 1
Tаб. 3 Режим нормальной работы
