Основные элементы главного регулятора Logamatic BC10 1
Logamax plus GB162-80/100 - Оставляем за собой право на изменения!3
1 Основные элементы главного регулятора Logamatic BC10
Предисловие
Уважаемый заказчик,
данное Краткое руководство содержит описание
настенных конденсационных газовых котлов:
– Logamax plus GB162-80
– Logamax plus GB162-100.
В данном Кратком руководстве содержатся
указания для персонала, занимающегося
обслуживанием отопительной установки, по
использованию и эксплутации котла. Краткие
указания находятся на крышке панели управления
отопительного котла (см. рис.3 на страница 6).
Для надежной, экономичной и экологичной
эксплуатации отопительной
установки мы
рекомендуем внимательно изучить инструкцию по
эксплуатации и соблюдать указания по технике
безопасности.
Наименование модели отопительного котла
состоит из следующих частей:
Компания Buderus постоянно работает над
совершенствованием своих продуктов. Поэтому мы
оставляем за собой право на технические
изменения. Обращайтесь к нам, если у Вас есть
предложения по усовершенствованию техники или
при
обнаружении недостатков.
BBT Thermotechnik GmbH, D-35573 Wetzlar
www.heiztechnik.buderus.de
info@heiztechnik.buderus.de
Номер документа: 7746800130 – 05/2007
Производитель отопительного котла не несет
ответственности за ущерб, если он возник
вследствие несоблюдения указаний,
содержащихся в данном Руководстве.
По всем вопросам обращайтесь в компанию по
техническому оборудования или в сервисную
службу.
GB: Настенный конденсационный
газовый котел
162: Тип
80 или 100: Максимальная теплопроизводительность составляет 80 и 100 кВт

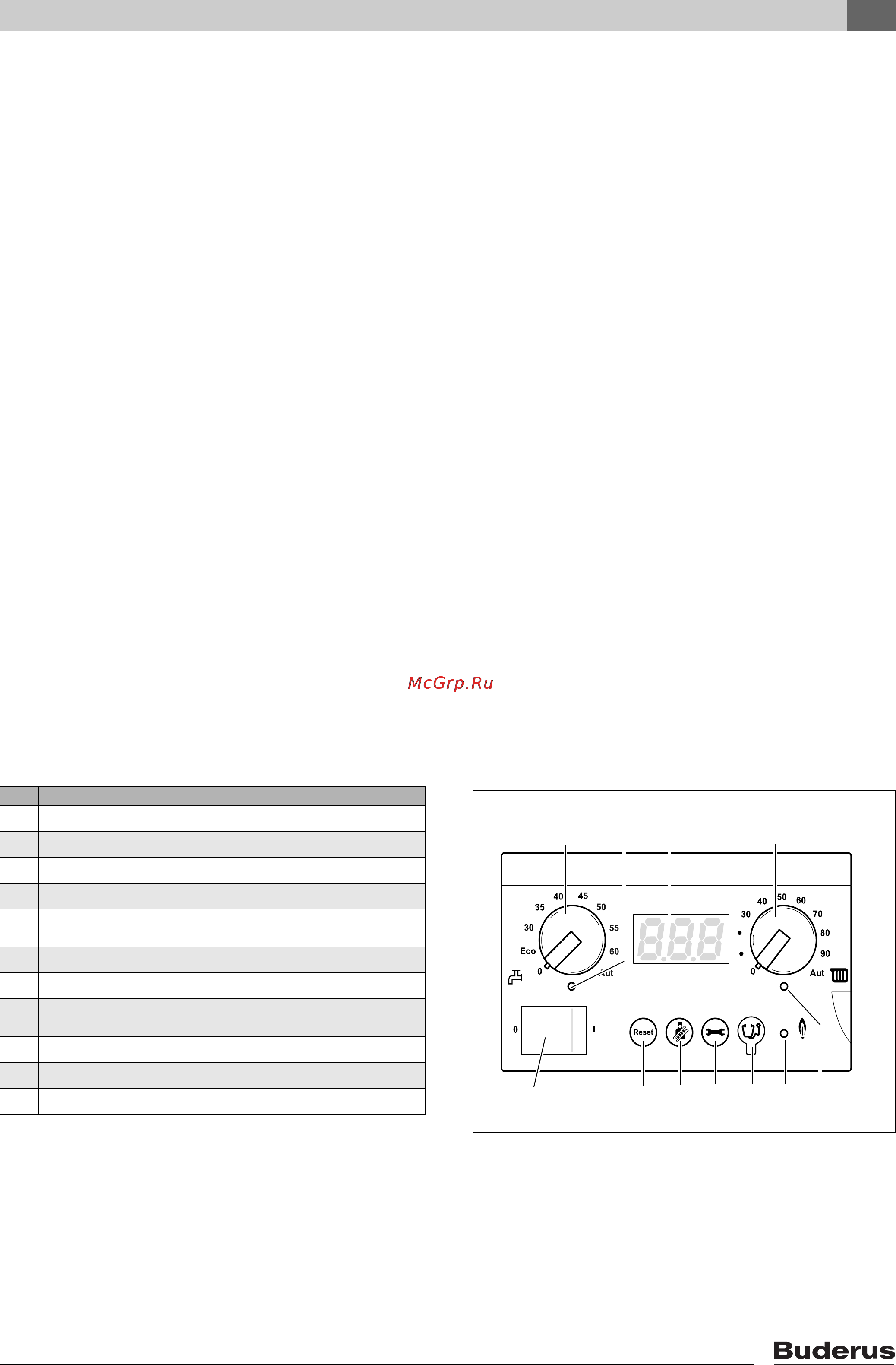

Рис. 1 Главный регулятор BC10
1 234 567
11 10 9 8
Поз. Описание
1. Пусковой выключатель (отопление Вкл./Выкл.)
2. Кнопка "Сброс" (сброс состояния "Ошибка")
3. Кнопка "Трубочист" (для ручного режима)
4. кнопка "Индикация состояния"
5.
Сервисный соединитель (для специалистов
сервисной службы)
6. светодиод "Горелка" (вкл./выкл.)
7. светодиод "Запрос на тепло"
8.
ручка установки максимальной температуры
котловой воды
9. дисплей (для индикации состояния)
10. светодиод "Приготовление горячей воды"
11. ручка установки температуры горячей воды
Tаб. 1 Пояснения к рис. 1
