Монтаж 3
3.8.6 Проверка плотности в рабочем состоянии
• Проверьте при работающей горелке все соединения
по всему газовому тракту горелки при помощи пенооб-
разующего средства. Это средство должно быть раз-
решено для проверки газовых систем.
Не наносить средство на электрические соединительные
провода.
3.8.7 Измерение содержания окиси углерода
Точку измерения см. на рис. 30.
Содержание CO при отсутствии воздуха должно лежать
ниже 400 ppm
или 0,04 %-об. Значения, близкие или пре-
вышающие 400 ppm указывают на неправильную на-
стройку горелки, загрязнение газовой горелки или тепло-
обменника или на неисправность горелки.
Причина обязательно должна быть найдена и устранена.
3.8.8 Функциональные проверки
При вводе в эксплуатацию и при ежегодном техническом
обслуживании все устройства регулирования, управле-
ния и защиты должны проверяться
на работоспособ-
ность и, при наличии возможности регулировки, на пра-
вильность настройки.
Измерение тока ионизации
• Установить сетевой выключатель на "0“.
• Разъединить штекерный разъем контрольного кабеля
и подключить последовательно измерительный при
бор (рис. 31). На измерительном приборе выбрать
мкА-диапазон постоянного тока. Измерительны
-
й при-
• "I“, а переключа-
-
• ерить ток ионизации. При частичной нагрузке ток
то-
ь измерительный прибор и снова соединить ште-
ючатель на "I“.
• При индикации "7“ и после нажатия служебной клави-
ши на индикаторе появляется "c“. Нажимать клавишу
Reset, пока не появится индикация "r“.
• Установить крышку.
бор должен иметь разрешение не хуже 1 мкА.
Установить сетевой выключатель на
тель трубочиста – в положение "1“.
• После зажигания горелки нажимать служебную кла
вишу (рис. 27), пока на дисплее не появится "Y“.
• Установить регулятор температуры горячего водо-
снабжения в положение "1“.
Изм
ионизации должен составлять > 2 мкА постоянного
ка.
• Внести результат измерения в протокол.
• Установить сетевой выключатель на "0“.
• Снят
керный разъем.
• Установить переключатель трубочиста в положение
"0“.
• Закрыть крышку 2-го уровня управления.
• Установить желаемое значение температуры на регу-
ляторе температуры горячего водоснабжения.
• Установить сетевой выкл

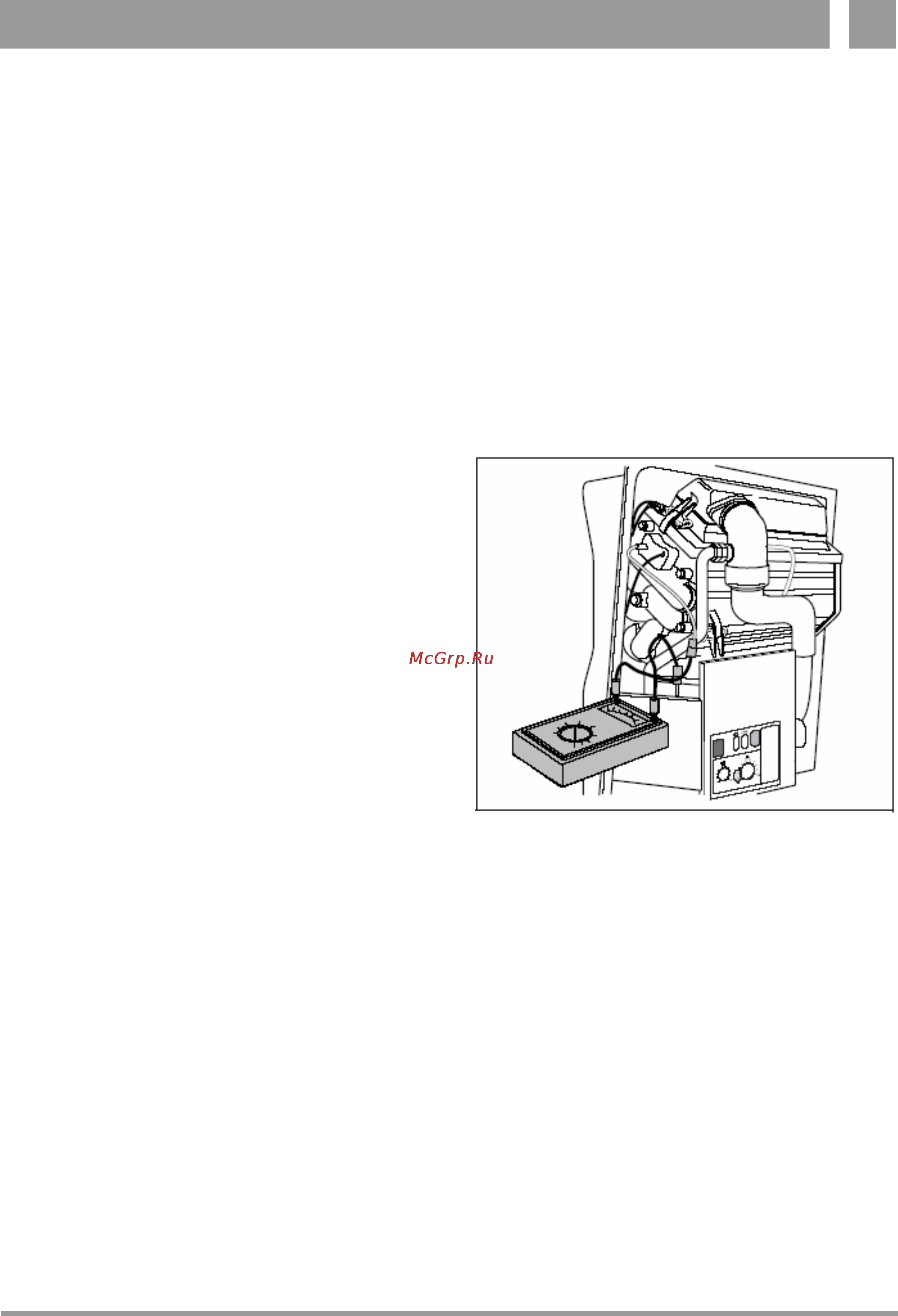

Рис. 31 Измерение тока ионизации
Сохраняется право на внесение технических изменений! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.d
Инструкция по монтажу и техническому обслуживанию газового отопительного котла Logamax plus GB112-24/29/43/60/24T25 • 02/2003 23
