Buderus LOGAMAX PLUS GB112 [27/44] Техническое обслуживание 5

Техническое обслуживание 5

• Сдвинуть дутьевой вентилятор вверх (рис. 35, поз. 1).

• Наклоняя вентилятор вперед и вниз (рис. 35, поз. 2)

вынуть его вперед, опуская вниз (рис. 35, поз. 3).

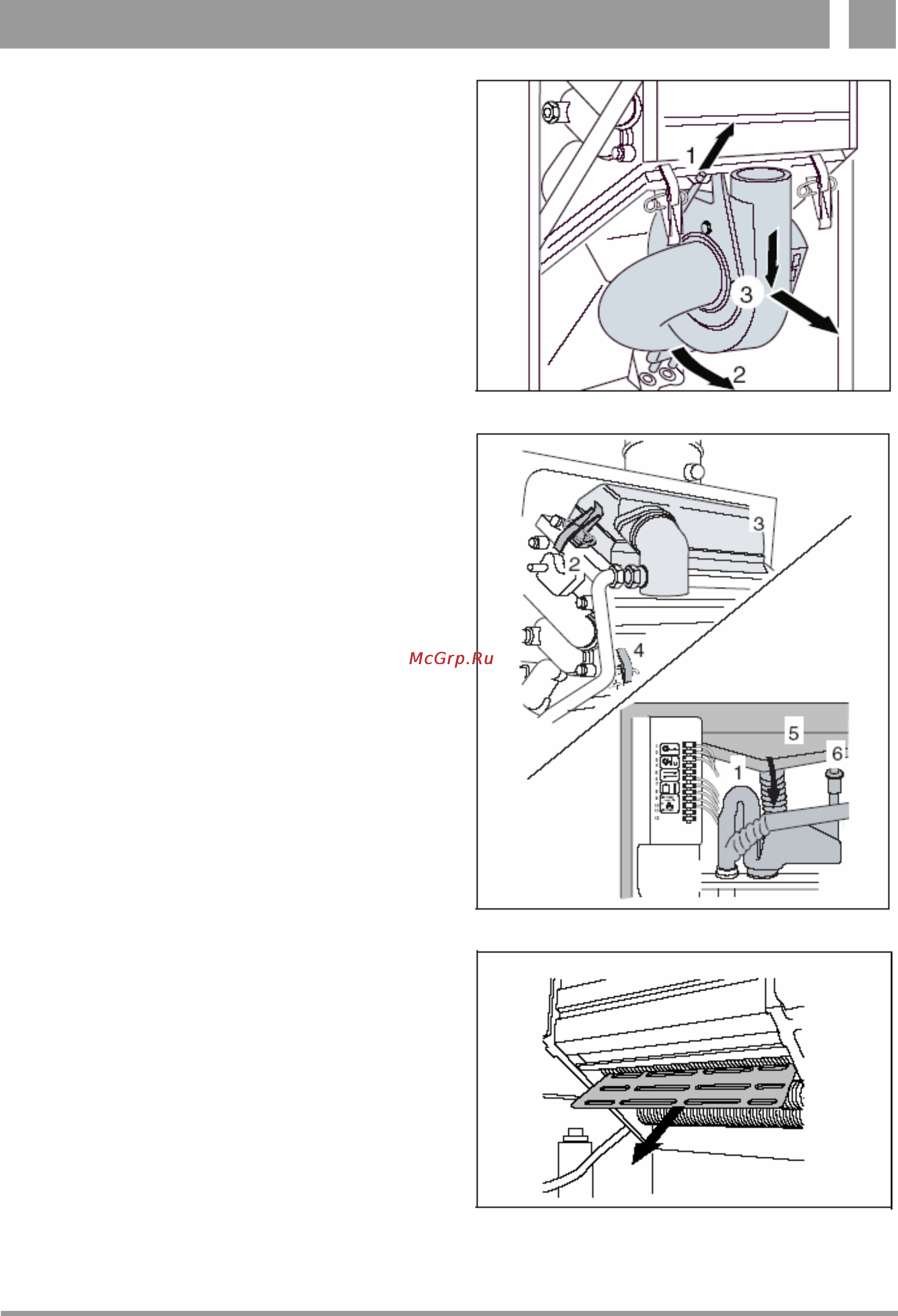

Рис. 35 Выемка дутьевого вентилятора

• Освободить обе крепежные скобы (рис. 36, поз. 2) на

кожухе горелки и вынуть кожух горелки и горелку

(рис. 36, поз. 3).

Очистка щеткой и сжатым воздухом

• Снять сифон с конденсатной тарелки (рис. 36, поз

Разобрать соеди

. 1).

• нение с конденсатным байпасом

• н-

е и снять конденсатную тарелку

(рис. 36, поз. 5).

(рис. 36, поз. 6).

Освободить крепежные скобы (рис. 36, поз. 4) на ко

денсатной тарелк

Рис. 36 Снятие кожуха и конденсатной тарелки

• Вытащить подпорную панель (рис. 37).

Рис. 37 Подпорная панель

Сохраняется право на внесение технических изменений! Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.d

Инструкция по монтажу и техническому обслуживанию газового отопительного котла Logamax plus GB112-24/29/43/60/24T25 • 02/2003 27
