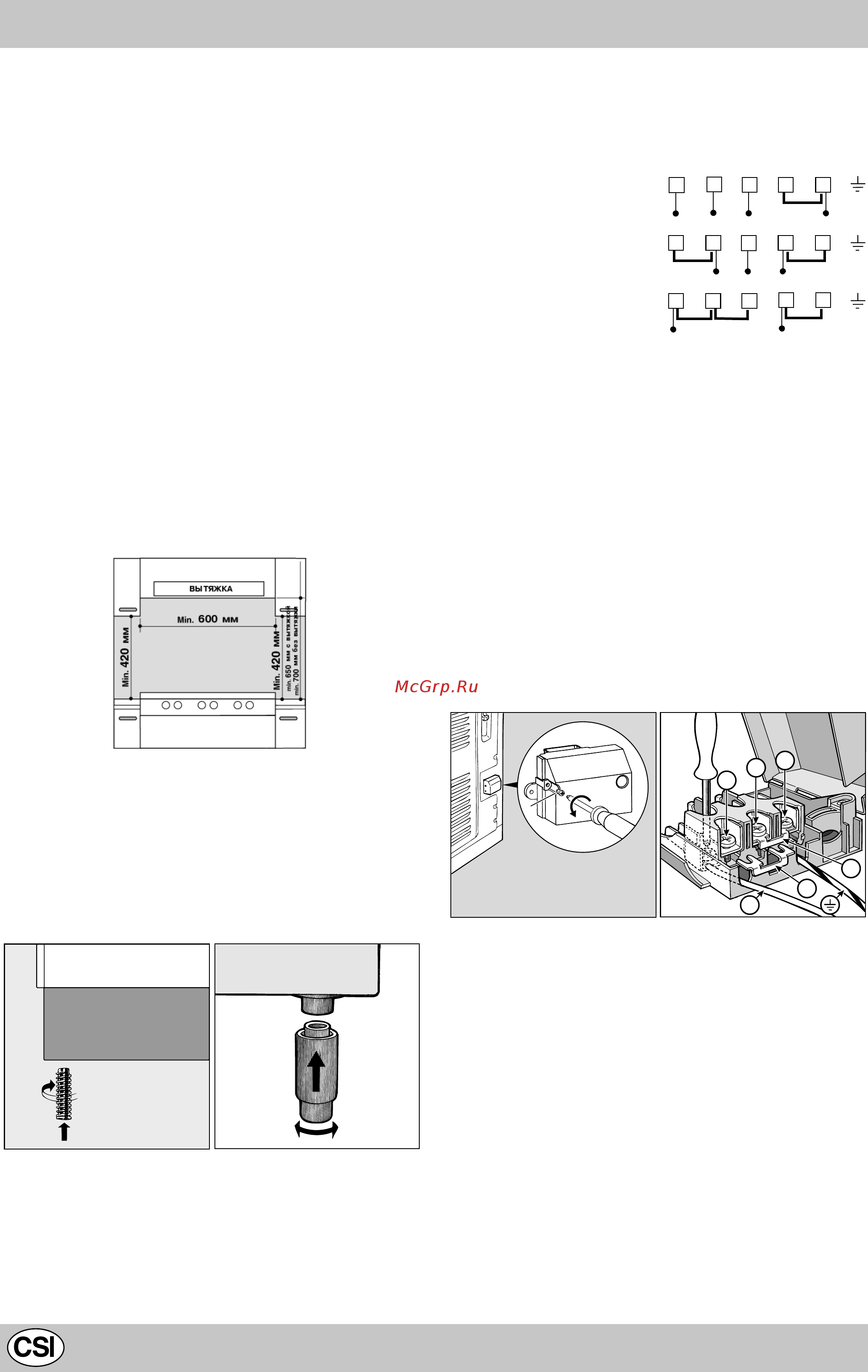

Установка Этот раздел предназначен для квалифицированных техни ков и содержит инструкции по установке и обслуживанию плиты в соответствии с действующими нормами безопасно сти Важно перед любыми работами по наладке обслуживанию и т п отключите плиту от электрической сети Параметры питающего кабеля зависят от типа электричес кого соединения см следующую таблицу содержащую све дения о различных способах соединения проводов и перемычек для адаптации электроплит к электрической сети а также требования к типу кабеля Установка плиты 400V 3N H05RR F 5x2 5 CEI UNEL 35363 Плита может устанавливаться рядом с кухонной мебелью которая однако не должна быть выше плиты При установке плиты необходимо соблюдать следующие меры предосторожности а Кухонная мебель превышающая по высоте плиту долж на находиться на расстоянии не менее 200 мм от края рабочей поверхности плиты б Вытяжки устанавливаются согласно их инструкциям по по эксплуатации и на расстоянии не менее 650 мм от рабочей поверхности плиты в Стенные шкафы смежные с вытяжкой навешиваются на высоте не менее 420 мм от рабочей поверхности пли ты см рис г При установке плиты под стенными шкафами расстоя ние между шкафами и рабочей поверхностью плиты должно составлять не менее 700 мм как показано на рисунке е Размеры для встраивания плиты в модуль кухонной мебели указаны на рисунке 400V 2N H05RR F 4x2 5 CEI UNEL 35363 230V 1N H05RR F 3x4 CEI UNEL 35363 В России R A S B T C Установка питающего кабеля Чтобы открыть коммутационную колодку выверните винт V рис С снимите крышку колодки потянув ее на себя Подсоединение питающего кабеля производится следующим образом установите перемычки А В согласно требуемой схеме соединения рис О Примечание заводская предустановка выполнена для од нофазного соединения 230 В контакты 1 2 3 соединены между собой Перемычка 4 5 находится в нижней части коммутационной колодки подсоедините провода N и как показано на рис О и закрепите их винтами зафиксируйте оставшиеся провода в зажимах 1 2 3 зафиксируйте питающий кабель в хомуте и закройте крышку коммутационной колодки завернув винтУ Выравнивание плиты только для некоторых моделей Ваша плита снабжена регулируемыми ножками которые служат для ее выравнивания При необходимости ножки вкручиваются в отверстия по углам основания плиты рис А Установка опор только для некоторых моделей Плита комплектуется надставными опорами которые устанавливаются нажатием под основанием плиты рис В Рис С Рис D Подсоединение кабеля к сети Рис А Оснастите питающий кабель соответствующей вилкой см табличку характеристик или непосредственно подключите оборудование к сети без вилки и розетки В последнем слу чае должен быть установлен многолинейный выключатель соответствующий нагрузке оборудования с расстоянием между разведенными контактами не менее 3 мм причем линия заземления не должна разрываться Питающий ка бель следует располагать так чтобы по всей длине он ни когда не нагревался до температуры превышающей на 50 С комнатную Перед подсоединением убедитесь в том что Рис В предохранители пробки или автоматические выключа тели и проводка выдерживают рабочую нагрузку обору дования см табличку характеристик заземление соответствует правилам и требованиям предъявляемыми к заземлению бытовой техники розетка или многолинейный выключатель находятся в легкодоступном месте ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ Электрическая безопасность этого оборудования гаран тируется только при правильном его заземлении в соот ветствии со стандартами электрической безопасности Производитель снимает с себя всякую ответственность за любой ущерб причиной которого явилось неправильное подключение оборудования csF 12
