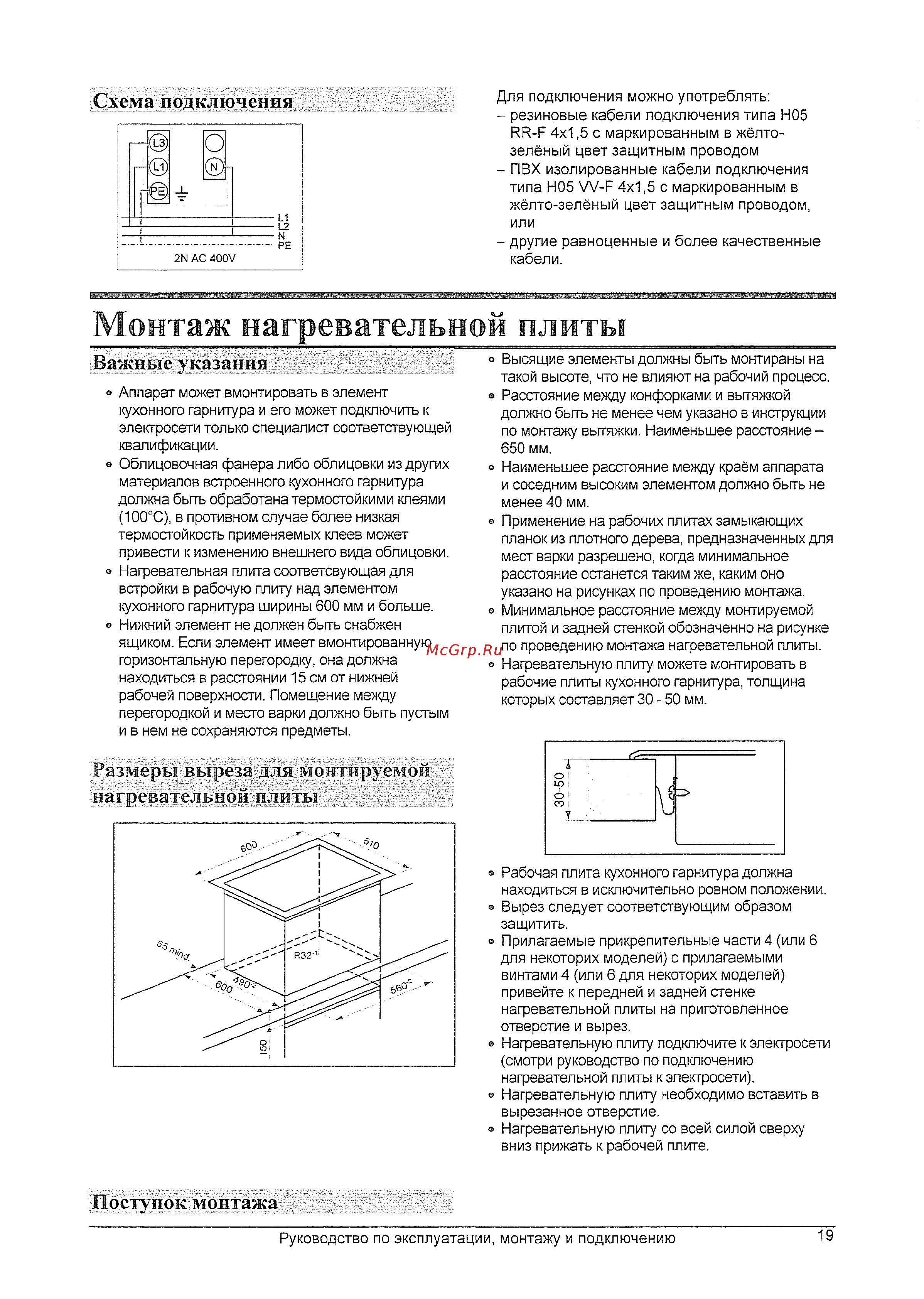

Для подключения можно употреблять резиновые кабели подключения типа Н05 РР Р 4x1 5 с маркированным в жёлтозелёный цвет защитным проводом ПВХ изолированные кабели подключения типа Н05 W F 4x1 5 с маркированным в жёлто зелёный цвет защитным проводом или другие равноценные и более качественные кабели Схема подключения Монтаж нагревательной плиты важные указания Аппарат может вмонтировать в элемент кухонного гарнитура и его может подключить к электросети только специалист соответствующей квалификации е Облицовочная фанера либо облицовки из других материалов встроенного кухонного гарнитура должна быть обработана термостойкими клеями 100 С в противном случае более низкая термостойкость применяемых клеев может привести к изменению внешнего вида облицовки Нагревательная плита соответсвующая для встройки в рабочую плиту над элементом кухонного гарнитура ширины 600 мм и больше Нижний элемент не должен быть снабжен ящиком Если элемент имеет вмонтированную горизонтальную перегородку она должна находиться в расстоянии 15 см от нижней рабочей поверхности Помещение между перегородкой и место варки должно быть пустым и в нем не сохраняются предметы Высящие элементы должны быть монтираны на такой высоте что не влияют на рабочий процесс Расстояние между конфорками и вытяжкой должно быть не менее чем указано в инструкции по монтажу вытяжки Наименьшее расстояние 650 мм Наименьшее расстояние между краём аппарата и соседним высоким элементом должно быть не менее 40 мм 0 Применение на рабочих плитах замыкающих планок из плотного дерева предназначенных для мест варки разрешено когда минимальное расстояние останется таким же каким оно указано на рисунках по проведению монтажа о Минимальное расстояние между монтируемой плитой и задней стенкой обозначенно на рисунке по проведению монтажа нагревательной плиты Нагревательную плиту можете монтировать в рабочие плиты кухонного гарнитура толщина которых составляет 30 50 мм Размеры выреза для монтируемой нагревательной плиты е Рабочая плита кухонного гарнитура должна находиться в исключительно ровном положении Вырез следует соответствующим образом защитить Прилагаемые прикрепительные части 4 или 6 для некоторих моделей с прилагаемыми винтами 4 или 6 для некоторих моделей привейте к передней и задней стенке нагревательной плиты на приготовленное отверстие и вырез Нагревательную плиту подключите к электросети смотри руководство по подключению нагревательной плиты к электросети Нагревательную плиту необходимо вставить в вырезанное отверстие Нагревательную плиту со всей силой сверху вниз прижать к рабочей плите Поступок монтажа Руководство по эксплуатации монтажу и подключению 19
