Приборный отсек11
38
Оставляем за собой право на изменения!
Montage-, Bedienungs-, Wartungsanleitung Logano S 815, SB 815 • Ausgabe 05/2000
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de

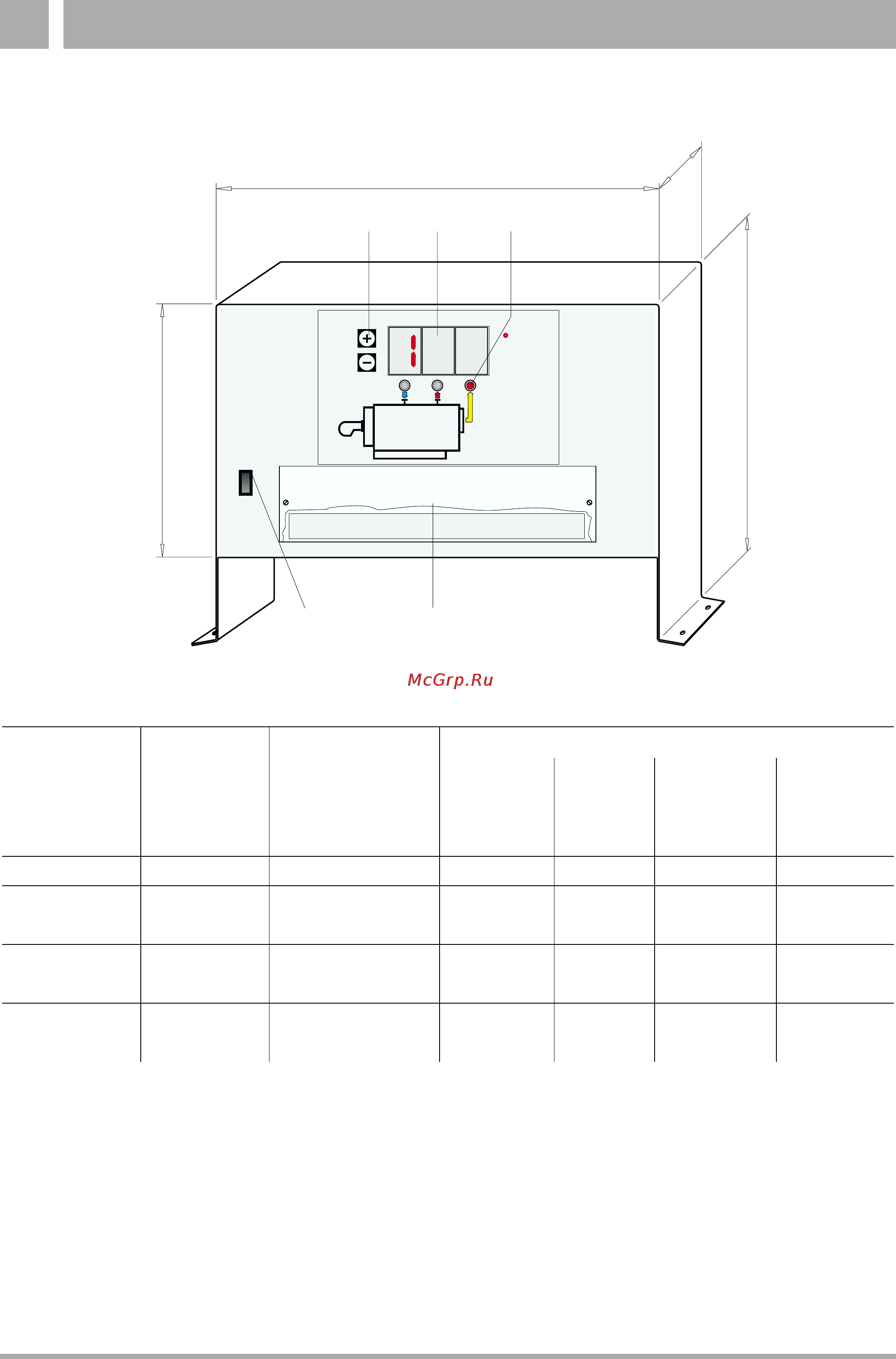

11 Приборный отсек
51.1 Цифровое показание температуры (0 - 300 °C)
51.2 Термостат
51.3 Выключатель (проверка ограничителя)
51.4 Кнопки для ввода граничных значений температуры
51.5 Светодиоды (указывают место, с которого снимается
текущее показание температуры)
Примечания:
- Даются показания температуры подающей,обратной линий и дымовых газов (размер цифр 20 мм).
- Переключение показаний в промежутках с сигнализацией светодиодами для показания непосредственно измеренной температуры.
- Имеется возможность показания только одной температуры (установка кнопками). Допуск измерений составляет +/- 2°C.
- Замер температуры производится для подающей и обра тной линий накладными датчиками, для дымовых газов - погр ужным датчиком.
- Кнопками можно установить граничное значение для каждой из трех температур. При достижении граничного значения начинает мигать
светодиод. Вывод сигнала граничных значений возможен через имеющиес я три беспотенциальных ко нтакта.
Дальнейшая передача температур возможна через три имеющихся 4-20 mA - выхода.
350
150
TÜV
TÜV
200
265
Regler Stufe 3
regulator step 3
Regler Stufe 2
regulator step 2
Wächter max.
controller max.
Begr. entriegeln
limiter reset
+
51.3 51.2
51.1 51.551.4
C
80
Расположение термостатов
Тип
Макс. темпе-
ратура тер-
мостатов
[°C]
Регулирование
горелки
Регулятор
ступень 3
Регулятор
ступень 2
Реле контро-
ля макс.
Ограничи-
тель
IK A -- --
IK B - 100 0 - 100 2-х ступенчатая oo o
IK B - 120 0 - 120 o o o
IK C - 100 0 - 100 модулированная oo
IK C - 120 0 - 120 o o
IK D - 100 0 - 100 3-х ступенчатая oo o o
IK D - 120 0 - 120 o o o o
