Acer K242HL bid [16/27] Назначение контактов разъема
![Acer K242HL bid [16/27] Назначение контактов разъема](/views2/1731514/page16/bg10.png)
4
Русский

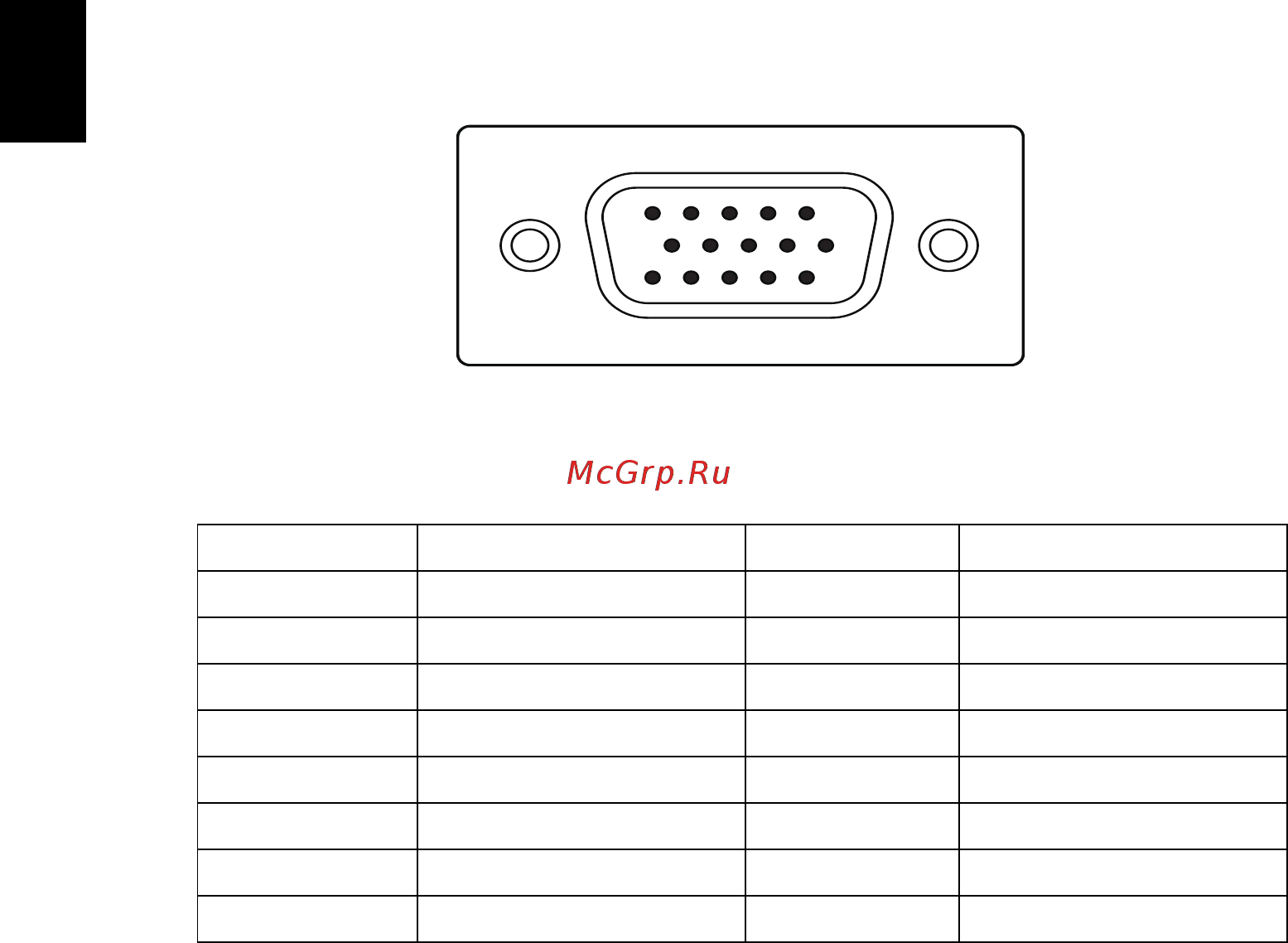

Назначение контактов разъема
15-контактный сигнальный кабель цветного дисплея
КОНТАКТ № ОПИСАНИЕ КОНТАКТ № ОПИСАНИЕ
1. Красный 9. +5V
2. Зеленый 10. Logic Ground
3. Синий 11. Monitor Ground
4. Monitor Ground 12. DDC-Serial Data
5. DDC-return 13. H-Sync
6. R-Ground 14. V-Sync
7. G-Ground 15. DDC-Serial Clock
8. B-Ground
15
6
10
11
15
