Buderus LOGAMATIC 4121 [16/92] Модули и их функции
![Buderus LOGAMATIC 4122 [16/92] Модули и их функции](/views2/1073183/page16/bg10.png)
16
Оставляем за собой право на изменения!
Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Модули и их функции
5
Функциональный модуль FM445
Модуль FM445 управляет контуром горячего
водоснабжения через систему загрузки бака-
водонагревателя.
Он вставляется в крайний правый разъем системы
управления.
Выключатели на модуле предназначены только для
проведения сервисных работ и работ по техничес-
кому обслуживанию.
Если выключатели не стоят в положении автома-
тического режима, то на дисплей MEC2 выходит
соответствующее сообщение, и загорается инди-
кация о неисправности
0.
Не используйте выключатели для отключения
установки на время Вашего отсутствия.
Для этой цели применяйте функцию Отпуск
(см. главу "Программа Отпуск").

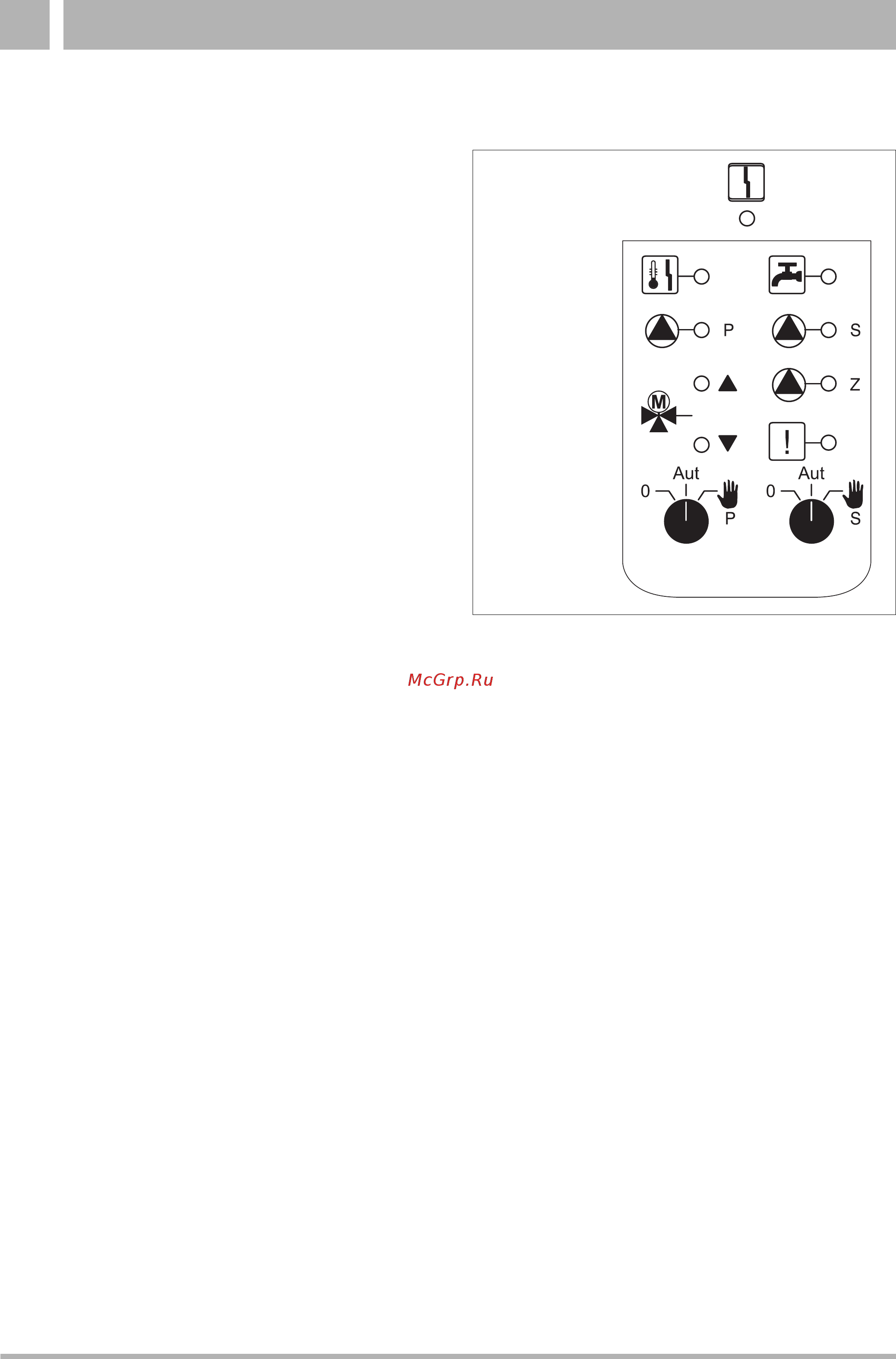

Рис. 6 FM445
Индикация
0
Общее сообщение о неисправности,
например, ошибка потребителя,
неисправность датчика,
внешние неисправности,
ошибка в электропроводке,
внутренняя ошибка модуля,
ручной режим.
Сообщения о неисправностях
появляются в виде текста на пульте
управления MEC2.
Светодиоды выполняемых функций
Индикация
X
Температура горячей воды
является/остается ниже заданной
температуры для ночного режима
с пониженной температурой
Индикация
U
"Смеситель открывается" (теплее)
Индикация
V
"Смеситель закрывается" (холоднее)
Индикация
8– P
Работает загрузочный насос
бака-водонагревателя первичного
контура
Индикация
8– S
Работает загрузочный насос
бака-водонагревателя вторичного
контура
Индикация
8– Z
Работает циркуляционный насос
Индикация
Z
Термическая дезинфекция активна
Индикация
}
Активна функция защиты от
обызвествления.
Насос вторичного контура работает
в шаговом режиме
