Buderus LOGAMATIC 4121 [26/92] Вызов и изменение индикации

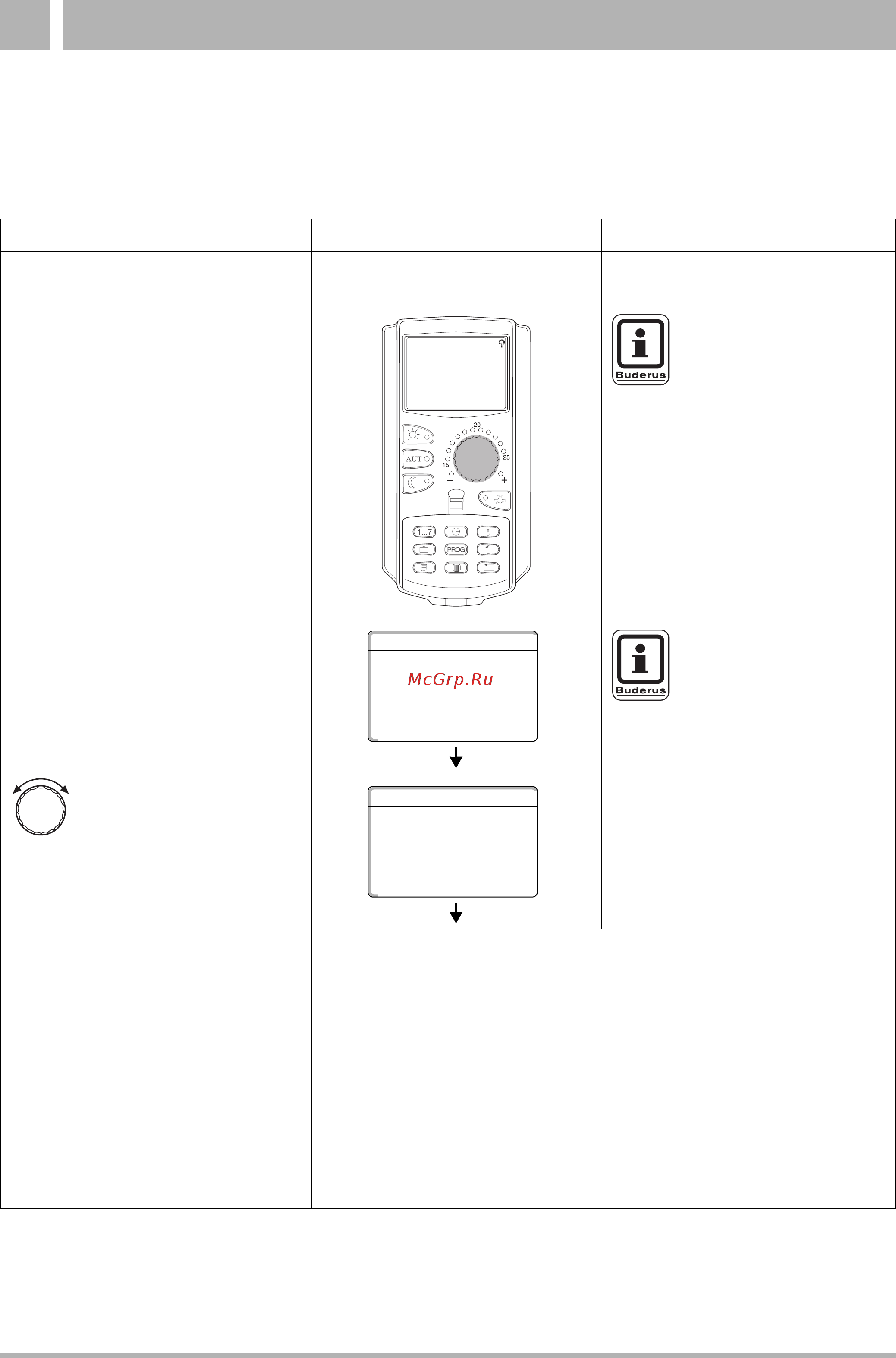

![Buderus 4121 [26/92] Вызов и изменение индикации](/views2/1073183/page26/bg1a.png)
26
Оставляем за собой право на изменения!
Инструкция по эксплуатации Logamatic 4121, 4122 и 4126 • Издание 03/2004
Buderus Heiztechnik GmbH • http://www.heiztechnik.buderus.de
Вызов и изменение индикации
9
9.2 Вызов рабочих параметров
Рабочие параметры отопительного контура будут
показаны только после его предварительного
выбора.
1) В зависимости от конфигурации системы вместо
"Подающей линии установки" может быть показана
"Температура котловой воды".
Действие Индикация/дисплей Замечания/указания
Выбор отопительного
контура.
См. "Выбор отопительного контура“
на стр.24.
Вызов рабочих параметров.
УКАЗАНИЕ ДЛЯ
ПОТРЕБИТЕЛЯ
Для этой функции
используются элементы
управления, выделен-
ные серым цветом.
УКАЗАНИЕ ДЛЯ
ПОТРЕБИТЕЛЯ
Установленная на
заводе индикация
при установке MEC2
всистему управления.
Повернуть направо, не
нажимая других кнопок.
Поворачивая ручку
переключателя дальше,
можно, в зависимости от
установленных модулей,
последовательно вызвать
на дисплей различные
рабочие параметры.
– котел x, часы работы
– измеренная комнатная температура для отопительного контура
– заданная комнатная температура для отопительного контура
– режим работы отопительного контура
– измеренная температура подающей линии отопительного контура
– измеренная температура горячей воды
– заданная температура горячей воды
– режим работы контура ГВС
– режимы работы циркуляционного насоса и загрузочного насоса
бака-водонагревателя
ПОД. ЛИНИЯ УСТАН.
НАРУЖНАЯ t
21°C
45°C
1)
КОТЕЛ 1
ЧАСЫ РАБОТЫ
1:07
ВКЛ.
