Dell Inspiron 3573-5468 [41/157] Screw list
![Dell Inspiron 3573-5468 [41/157] Screw list](/views2/1732029/page41/bg29.png)

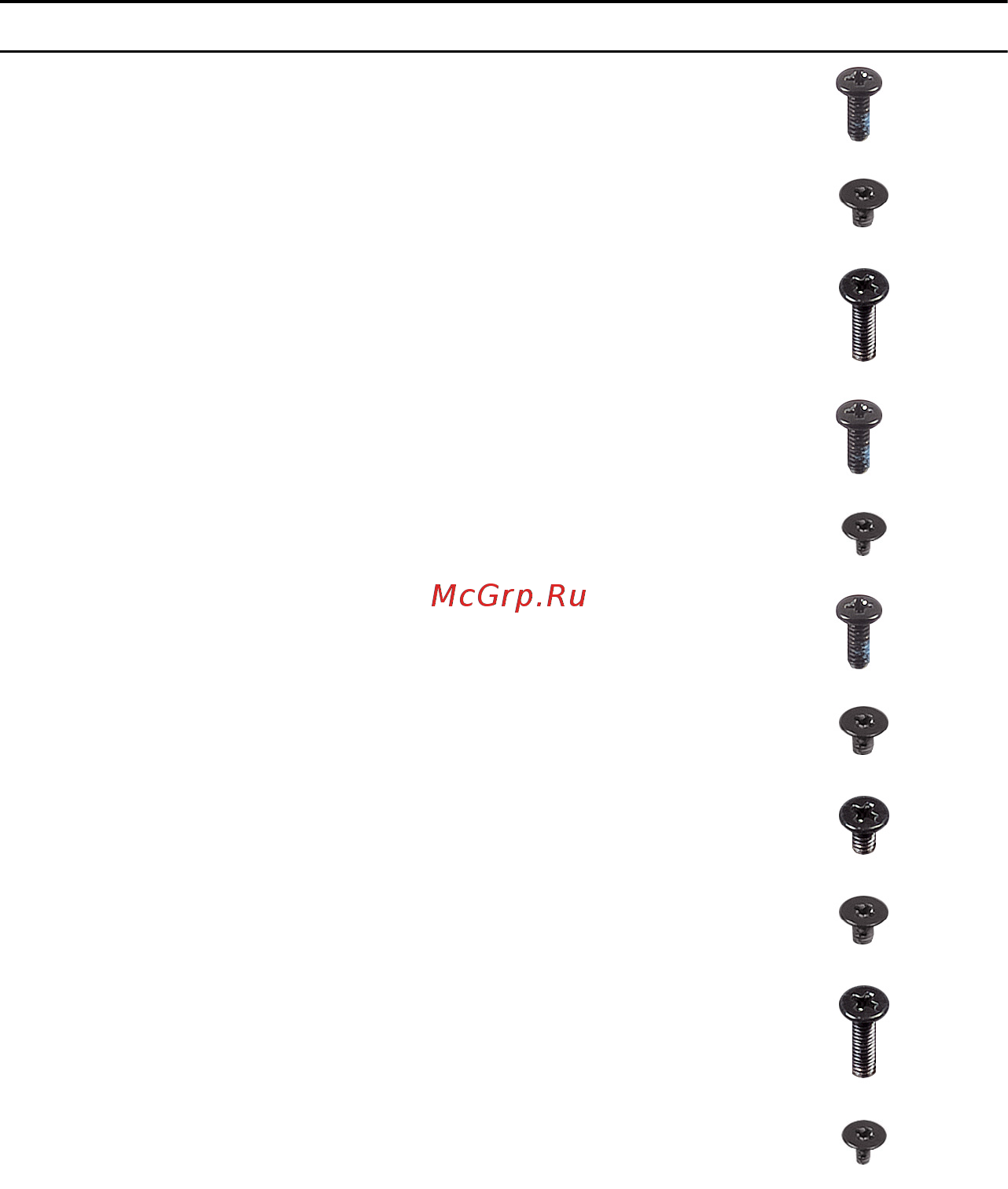

Screw list
The following table provides the list of screws that are used for securing dierent
components to the palm-rest assembly.
Table 1. Screw list
Component Secured to Screw type Quantity Screw image
Optical-drive
assembly
Base cover M2x5 1
Optical-drive
bracket
Optical drive M2x3 1
Base cover Palm-rest
assembly
M2.5x8 8
Base cover Palm-rest
assembly
M2x5 2
Base cover Palm-rest
assembly
M2x2 3
Base cover Palm-rest
assembly
M2x5 5
Hard-drive
assembly
Palm-rest
assembly
M2x3 4
Hard-drive
bracket
Hard drive M3x3 4
Wireless-card
bracket
System board M2x3 1
Display hinge Palm-rest
assembly
M2.5x8 3
Power-button
board
Palm-rest
assembly
M2x2 1
13
