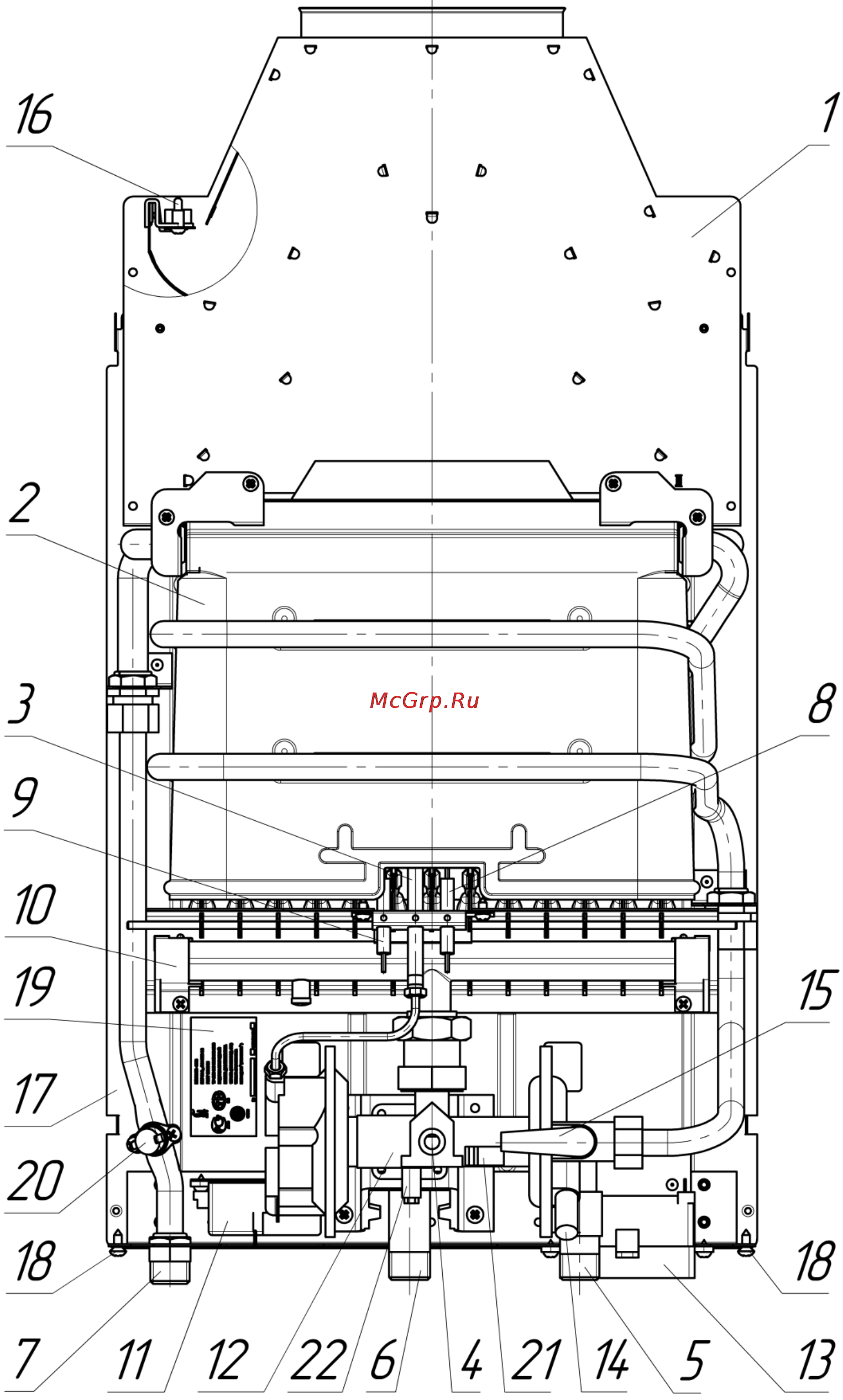

Nevalux 6014 [9/44] Рисунок 5 вид аппарата nevalux 5514 без облицовки

1 – устройство газоотводящее; 2 – теплообменник; 3 – горелка запальная; 4 – кран расхода газа; 5 – штуцер подвода

холодной воды; 6 – штуцер подвода газа; 7 – штуцер отвода горячей воды; 8 – датчик наличия пламени; 9 – свеча; 10 –

горелка основная; 11 – блок управления электронный; 12 – узел водогазовый; 13 – отсек батарейный;

14 – пробка для слива воды с клапаном; 15 – кран расхода воды (находится под облицовкой); 16 – термореле (датчик

тяги); 17 – каркас; 18 – винты крепления облицовки; 19 – табличка; 20 – термореле (датчик перегрева воды); 21 –

микровыключатель (датчик протока воды); 22 – штуцер для измерения входного давления газа.

Рисунок 5. Вид аппарата «NEVALUX-5514» без облицовки
