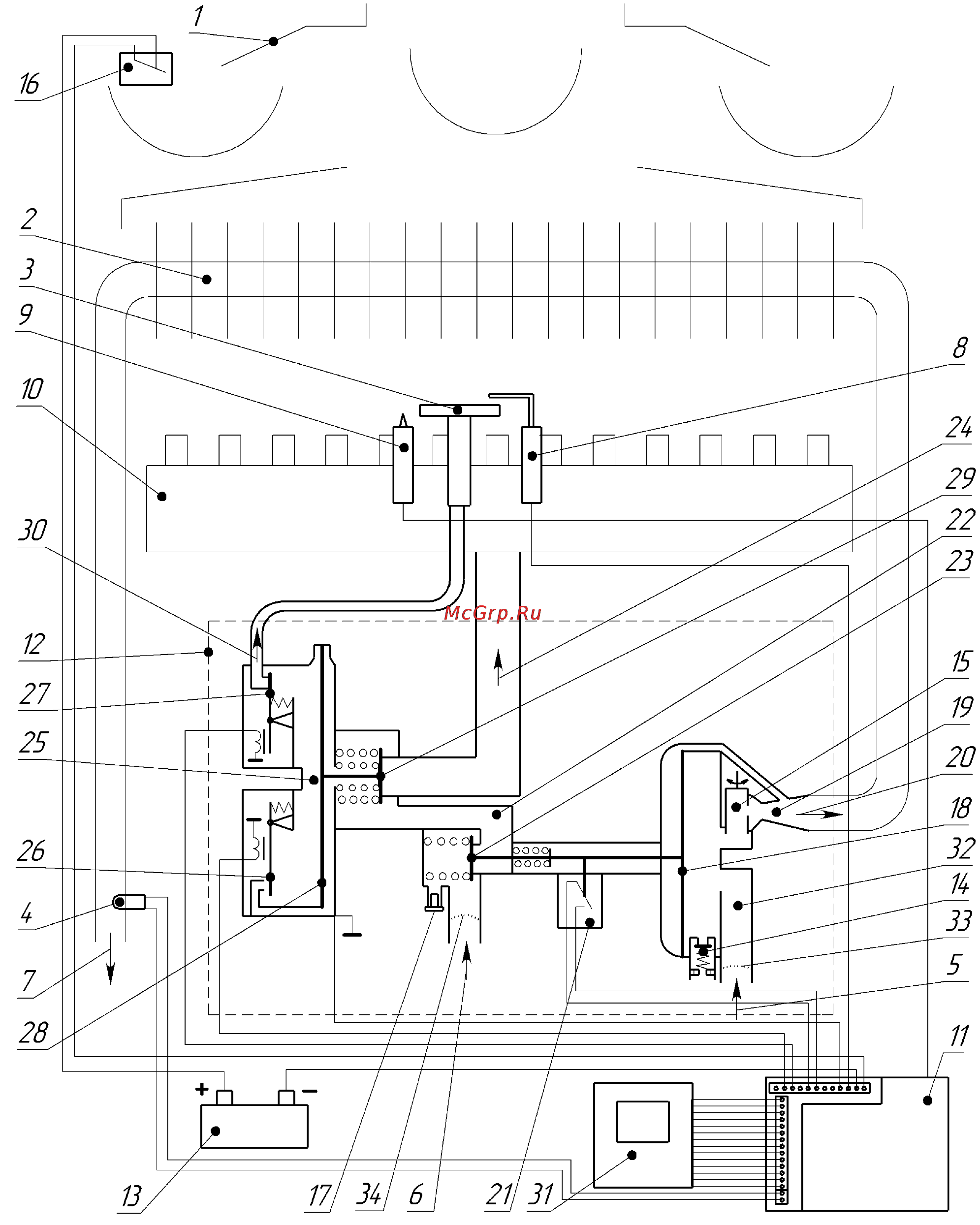

Nevalux 6011 [11/44] Рисунок 6 функциональная схема аппаратов nevalux 6011 и nevalux 6014

1 – газоотводящее устройство; 2 – теплообменник; 3 – горелка запальная; 4 – датчик температуры воды;

5 – подвод холодной воды; 6 – подвод газа; 7 – отвод горячей воды; 8 – датчик наличия пламени;

9 – свеча; 10 – горелка основная; 11 – блок управления электронный; 12 – узел водогазовый; 13 – отсек батарейный;

14 – пробка для слива воды; 15 – кран расхода воды; 16 – термореле (датчик тяги);

17 – штуцер для измерения входного давления газа; 18 – мембрана узла водяного; 19 – штуцер Вентури;

20 – выход холодной воды на теплообменник; 21 –микровыключатель (датчик протока воды); 22 – узел газовый;

23 – клапан газовый, управляемый узлом водяным; 24 – выход газа на горелку основную; 25 – блок клапанов;

26 – электромагнитный сервоклапан (нормально открытый);

27 – клапан электромагнитный горелки запальной (нормально закрытый); 28 – мембрана блока клапанов;

29 – двухступенчатый клапан газовый горелки основной; 30 – выход газа на горелку запальную;

31 – плата дисплея температуры воды; 32 – узел водяной; 33 – фильтр водяной; 34 – фильтр газовый.

Рисунок 6. Функциональная схема аппаратов «NEVALUX-6011» и «NEVALUX-6014»
