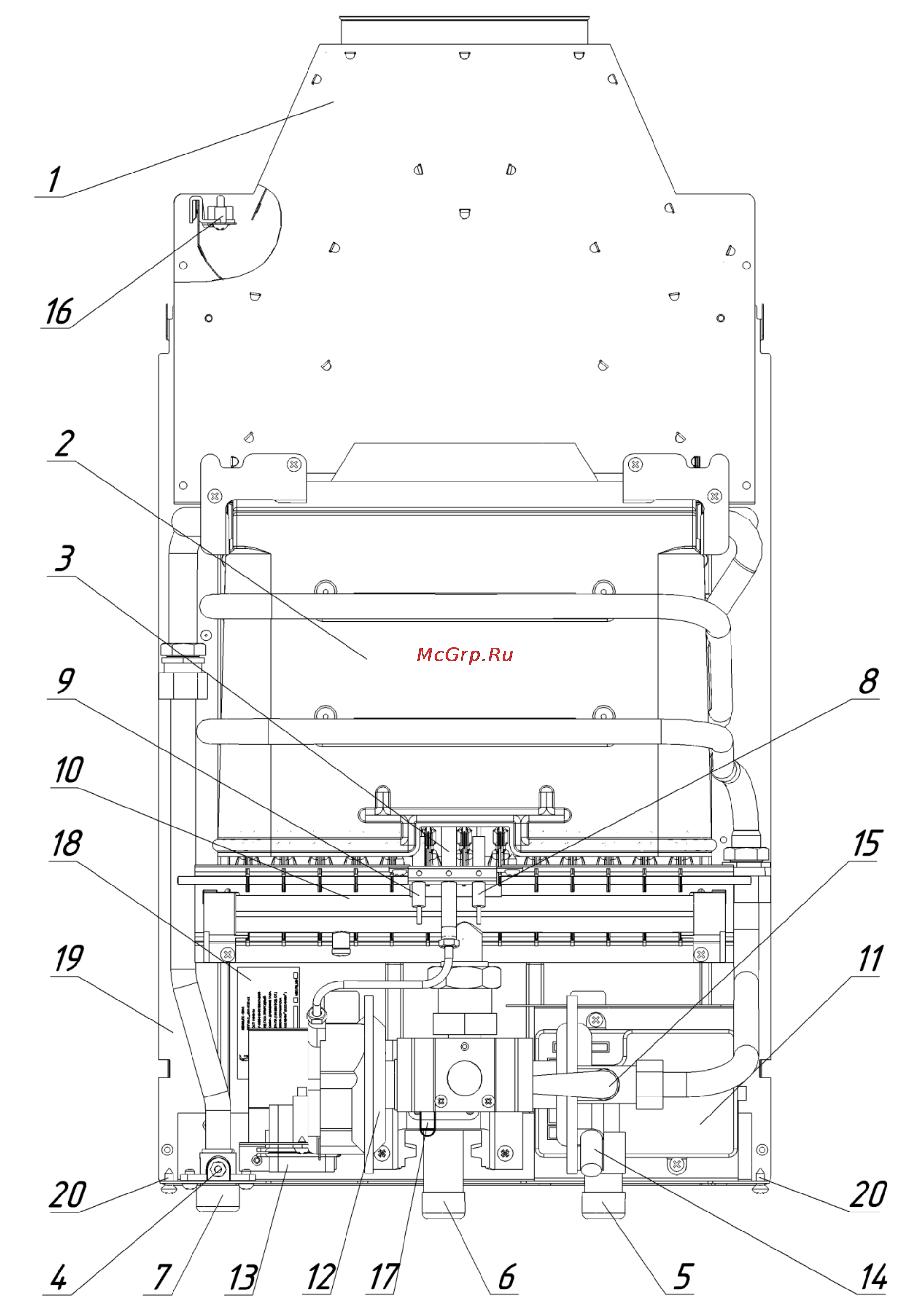

Nevalux 6011 [8/44] Рисунок 4 вид аппарата nevalux 6014 без облицовки

1 – газоотводящее устройство; 2 – теплообменник; 3 – горелка запальная; 4 – датчик температуры воды;

5 – штуцер подвода холодной воды; 6 – штуцер подвода газа; 7 – штуцер отвода горячей воды;

8 – датчик наличия пламени; 9 – свеча; 10 – горелка основная; 11 – блок управления электронный; 12 – узел водогазовый;

13 – отсек батарейный; 14 – пробка для слива воды; 15 – кран расхода воды (находится под облицовкой);

16 – термореле (датчик тяги); 17 – штуцер для измерения входного давления газа; 18 – табличка; 19 – каркас;

20 – винты крепления облицовки.

Рисунок 4. Вид аппарата «NEVALUX-6014» без облицовки
