Руководство для технического персонала
36

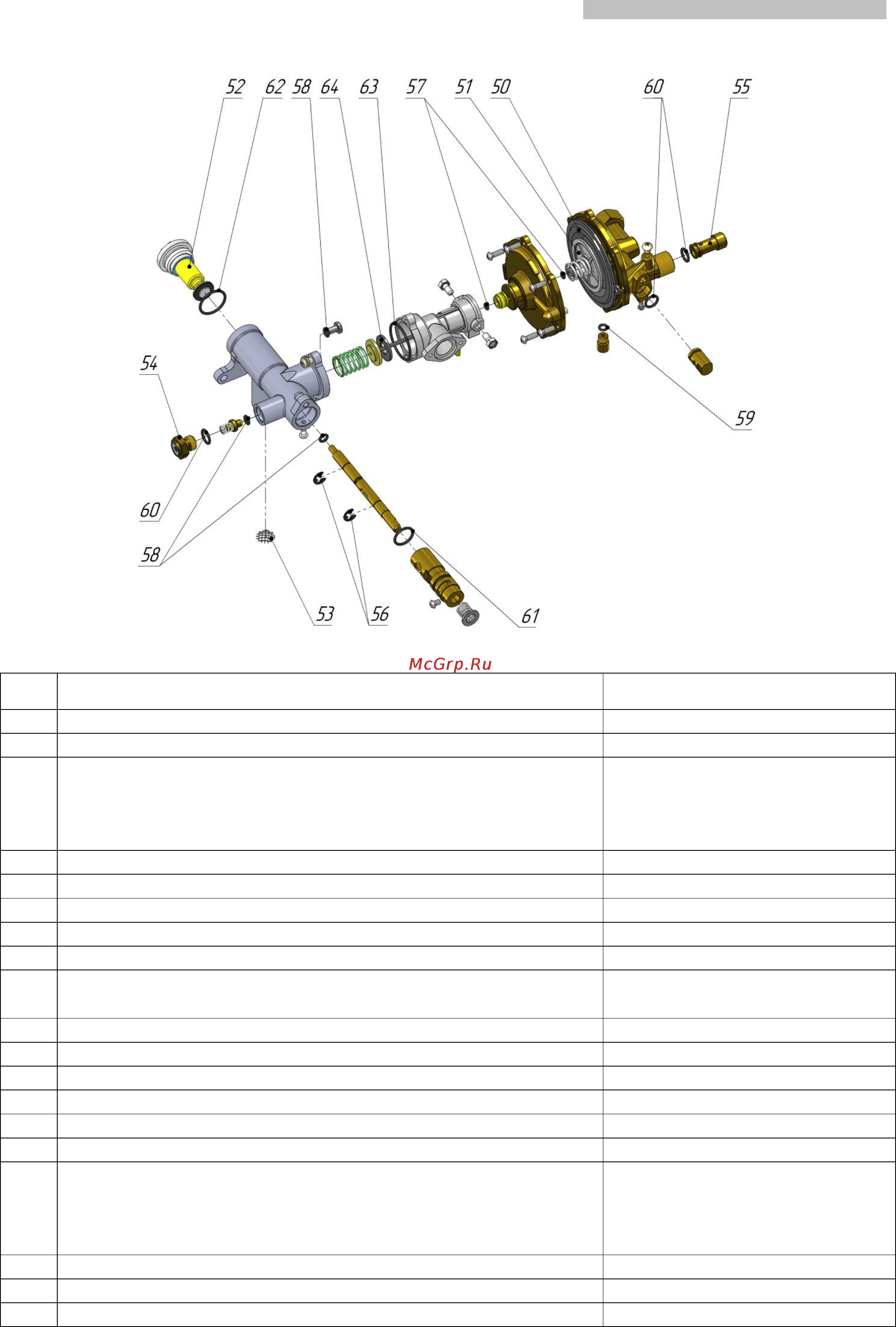

Схема водогазового узла
Поз.
Наименование
Обозначение
1
Каркас
8618-01.000
2
Теплообменник
3272-07.000
3
Горелка (10 секций)
природный газ, 130 мм вод. ст.
природный газ, 200 мм вод. ст.
сжиженный газ, 300 мм вод. ст.
3272-02.100-05
3272-02.100-03
3272-02.100-01
4
Узел водогазовый
3251-02.200
5
Узел газовый
3251-02.230
6
Узел водяной в сборе с корпусом клапана газового
3227-02.380
7
Труба (от водяного узла к теплообменнику)
8618-04.000
8
Труба (выход из КО)
8618-05.100
9
Облицовка (белая)
8618-12.001
10
Накладка
8618-12.002
11
Ручка (светло-серая)
8618-00.006-01
12
Ручка (светло-серая)
8618-00.006
13
Горелка запальная
3295.07.30.000
14
Свеча
D-191
15
Термопара
ШМЯИ 426.475.003-01
16
Сопло горелки
природный газ, 130 мм вод. ст.
природный газ, 200 мм вод. ст.
сжиженный газ, 300 мм вод. ст.
3295.07.20.005-13
3295.07.20.005-10
3295.07.20.005-20
17
Переходник
3272-00.005
18
Кронштейн
3295.07.00.001
19
Трубка запальника
3251-02.700
