Руководство для технического персонала
13
Внимание! Трубопроводы контура отопления должны проходить через внутренние
отапливаемые помещения, в противном случае возможно замерзание воды в контуре
отопления при минусовой температуре воздуха.
8.3. Подключение котла к баллону со сжиженным газом
8.3.1. Перед подключением котла к баллону со сжиженным газом убедитесь в том, что Ваш котел
настроен на работу с данным видом газа. В противном случае необходимо произвести переналадку
котла (см. п. 11, стр. 18).
8.3.2. Баллон со сжиженным газом обязательно должен быть оборудован редуктором с давлением
стабилизации паровой фазы 300 мм вод. ст. и производительностью паровой фазы не менее 1 м
3
/час.
ВНИМАНИЕ! Использование редукторов с давлением стабилизации, отличающимся от 300
мм вод. ст. ЗАПРЕЩАЕТСЯ.
8.3.3. Длина гибкого шланга для подключения котла должна быть не более 2,5 м, внутренний
диаметр - не менее 12 мм. Гибкий шланг для подвода газа должен быть стойким к подводимому газу
при заданных давлении и температуре.
8.3.4. Перед входом в котел должен быть установлен запорный газовый кран, который должен
быть легкодоступен.
8.3.5. После окончания монтажа необходимо проверить места соединений и всю длину
соединительного шланга на предмет утечки газа (см. п. 15.2.1, стр. 25).
8.3.6. Во избежание несчастных случаев ЗАПРЕЩАЕТСЯ:
хранить газовые баллоны и прокладывать шланги под прямыми солнечными лучами, вблизи
от источников тепла (печь, плита, радиаторы отопления, другие нагревательные приборы);
нагревать баллоны с помощью пламени или нагревательных приборов;
использовать поврежденные газовые баллоны.
8.3.7. Рекомендуется хранить газовые баллоны в специальном металлическом шкафу, чтобы
ограничить доступ к ним детей и посторонних лиц.

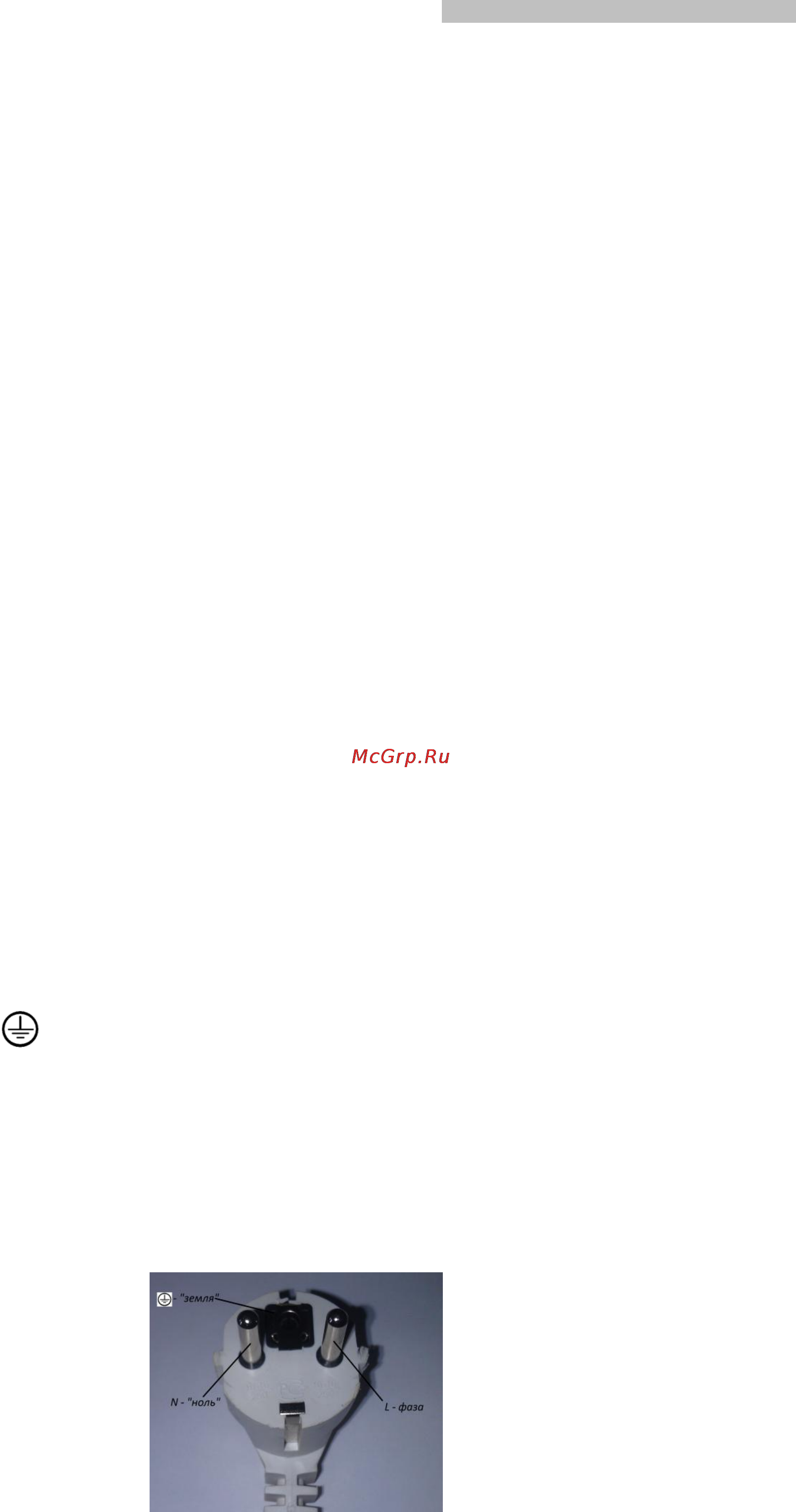

8.4. Подсоединение котла к электросети
Котел соответствует I классу защиты от поражения электрическим током. Необходимо убедиться
в наличии электрической розетки однофазной сети переменного тока номинальным напряжением
220 В, частотой 50 Гц, с заземляющим контактом. Для безопасной эксплуатации изделия необходимо
выполнить подключение котла к электросети с соблюдением расположения контактов «фаза» и
«ноль» в розетке электрического тока.*
Схема электрических соединений котла показана в Приложение II (стр. 38). Заземление котла
выполнять обеспечением всех требований к заземлению в соответствии с ГОСТ 27570.0-87. Провод
заземления присоединяется одним концом к винту заземления на нижней панели котла
(обозначенному знаком ) другим к контуру заземления помещения, в котором устанавливается
котел. Запрещается использовать для заземления трубопроводы воды и газа, а также батареи
отопления.
Внимание! При повреждении шнура питания, во избежание опасности, его замену должна
производить специализированная сервисная организация.
Внимание! Изготовитель не несет ответственности за неполадки, вызванные
несоблюдением выше перечисленных требований. Любые действия, не соответствующие
вышеприведенным в руководстве по установке, не только могут вывести котел из строя, но и
создать опасность для жизни.
* На работоспособность изделия не влияет, данное требование необходимо для соблюдения норм
электробезопасности.
