- на лицевой стороне которого установлен съемный желоб, закрывающий блок автома-

тики и трубки газогорелочного устройства (EUROSIT).

4.2. Блоки автоматики 8 (Рис. 1а, 1в) V5474G “Honeywell” (Германия) и 5 (Рис.1б, 1г) 630

EUROSIT (Италия) представляют собой электромеханические устройства и служат для

подачи газа к запальнику и горелке, пьезорозжига, регулирования температуры воды и ав-

томатического отключения подачи газа при:

- погасании запальника;

- падении давления газа в сети ниже допустимого или прекращении подачи газа;

- отсутствии тяги в дымоходе;

- повышении температуры воды в теплообменнике котла выше 93°С ÷ 100°С.

Терморегулятор обеспечивает автоматическое плавное регулирование расхода газа в пре-

делах:

- от 100% до 60% (Honeywell);

- от 100% до 20% (EUROSIT)

мощности горелки в зависимости от температуры воды в теплообменнике котла. При под-

ходе к заданной температуре воды горелка переходит на режим «малое пламя» и при дос-

тижении заданной температуры воды в теплообменнике котла происходит полное отклю-

чение основной горелки. При понижении заданной температуры воды в теплообменнике

котла не более 15°С происходит автоматическое плавное зажигание основной горелки.

4.3. Тягопрерыватель 1 (Рис. 1а, 1б, 1в, 1г) предназначен для автоматической стабилизации

величины разрежения в топке котла, т.е. уменьшения влияния колебания величины раз-

режения в дымоходе на тягу в топке котла. Для успешной работы дверца тягопрерывателя

22 должна легко вращаться на оси.

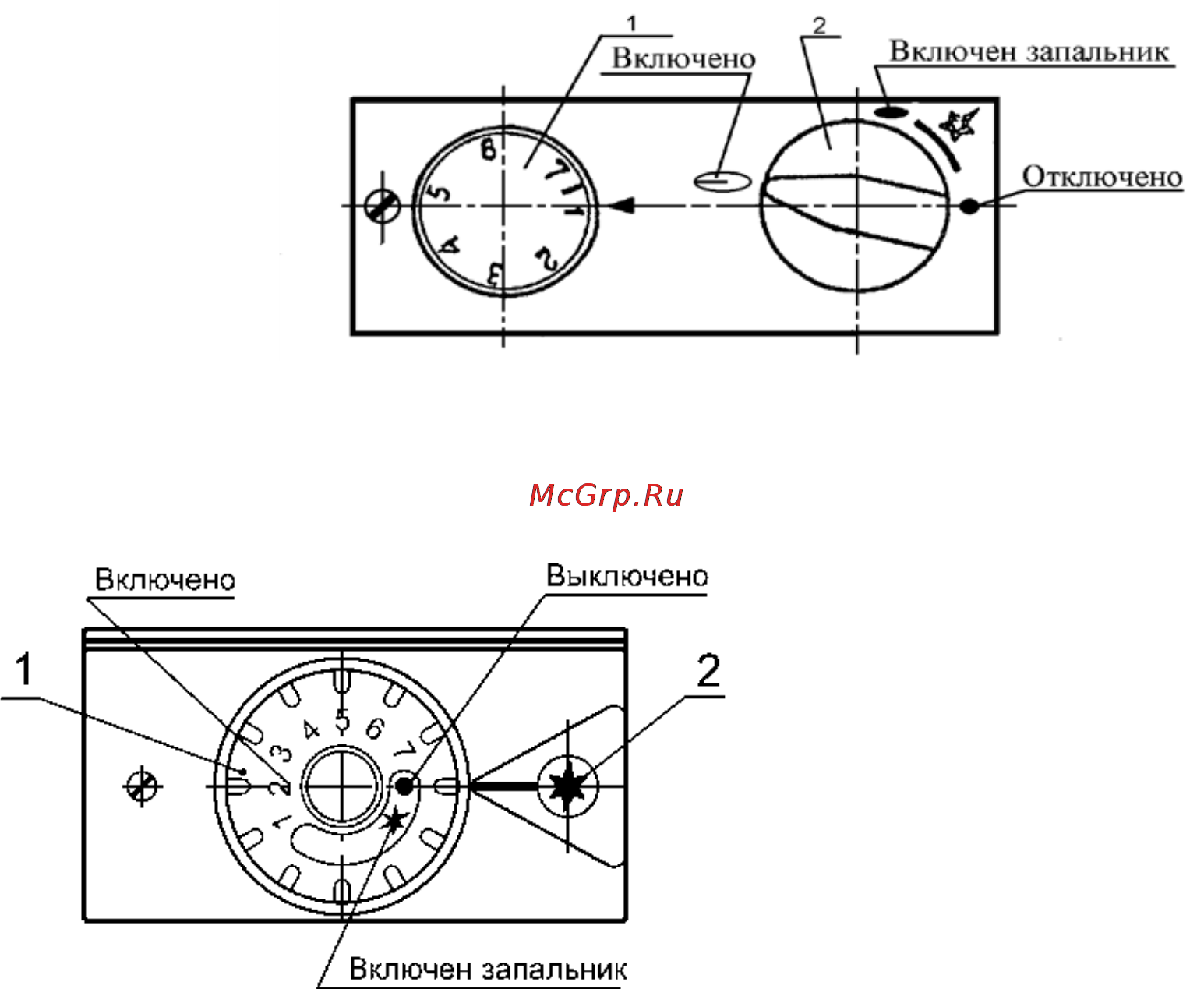

Рис. 2а. Блок автоматики Honeywell

1. Ручка регулирования температуры воды;

2. Ручка пьезорозжига котла

1. Ручка управления;

2. Кнопка пьезорозжига котла

Рис. 2б. Блок автоматики EUROSIT
