4.4. Установка требуемой температуры воды производится:

- ручкой регулирования температуры воды 1 (Рис. 2а) от 45 °С до 85 °С ÷ 90 °С;

- ручкой управления 1 (Рис. 2б) от 30 °С до 90 °С,

а ее контроль выполняется по термометру. Температура горячей воды в системе ГВС при

ее заборе не должна превышать 60 °С.

4.5. Автоматика по тяге и перегреву состоит из:

- из термореле 2 (Рис. 1а, 1в) (датчик тяги - биметаллическая пластина с микровыключа-

телем), укрепленного на крышке теплообменника, термореле (защитный термостат) 3 и

проводов 7, соединяющих микровыключатель термореле (датчик тяги) и термореле

(защитный термостат) с блоком автоматики 8;

- термореле 2 (Рис. 1б, 1г) (датчик тяги - терморегулятор ТК-24), укрепленного на крыш-

ке теплообменника, термореле (защитный термостат) 3 и проводов 4, соединяющих

термореле (датчик тяги) и термореле (защитный термостат) с блоком автоматики 5.

Термореле (защитный термостат) 3 (Рис. 1а, 1б, 1в, 1г) обеспечивает аварийное отключе-

ние подачи газа при нагреве воды в теплообменнике до температуры 93 °С ÷ 100 °С. По-

сле остывания воды в теплообменнике до температуры 60 °С ÷ 70 °С термореле (защит-

ный термостат) автоматически включается и котел готов к новому включению.

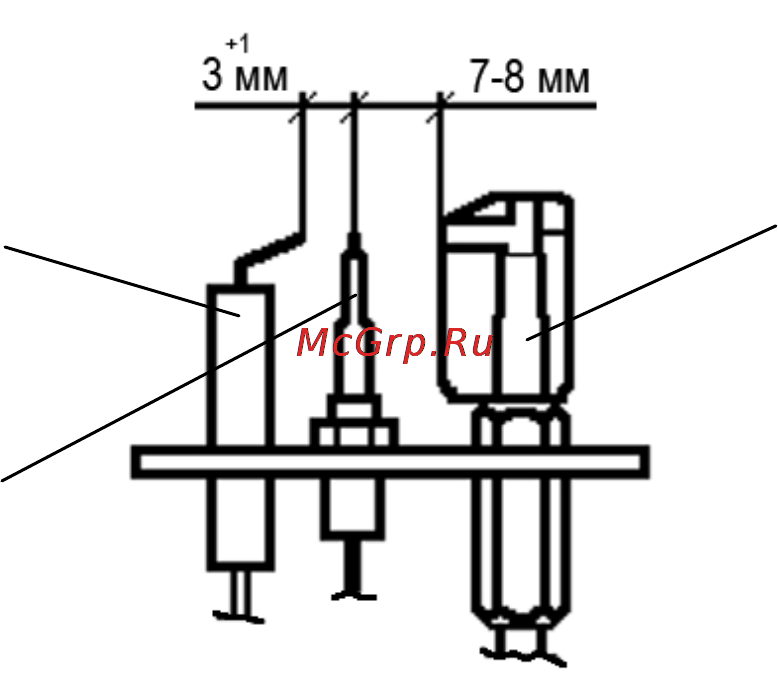

Рис.3. Горелка запальная

1. Термопара;

2. Свеча пьезорозжига;

3. Запальник

4.6. Горелка запальная Рис. 3 предназначена для крепления запальника, термопары, свечи пье-

зорозжига и розжига основной горелки.

Для обеспечения воспламенения газа зазор между электродом свечи пьезорозжига и тер-

мопарой должен быть в пределах 3

мм.

4.7. Безопасность работы котла обеспечивается автоматикой, срабатывание которой происхо-

дит при:

- погасании пламени на запальнике;

- отсутствии тяги в дымоходе;

- повышении температуры нагрева воды в теплообменнике выше 93 °С ÷ 100 °С;

- прекращении подачи газа или падении давления газа ниже нижнего значения.

В этом случае автоматически прекращается подача газа к запальнику и основной горелке.
