Kospel EPJ 4, 4 OPTIMUS [5/12] Регулировка
![Kospel EPJ 5, 5 OPTIMUS [5/12] Регулировка](/views2/1073333/page5/bg5.png)
5
RUS-002A/p.301
1 Выключить электропитание водонагревателя
2. Включить проток воды (откpыт кран с теплой водой) с целью удаления воздуха из тpyбoпроводoв
(около 15...30 секунд).
3. Закрыть кран.
4. Включить электропитание.
Невыполнение процедуры удаления воздуха может привести к поломке водонагревателя.
Процедуру удаления воз-
духа производить каждый
раз после перебоя в подаче
воды.

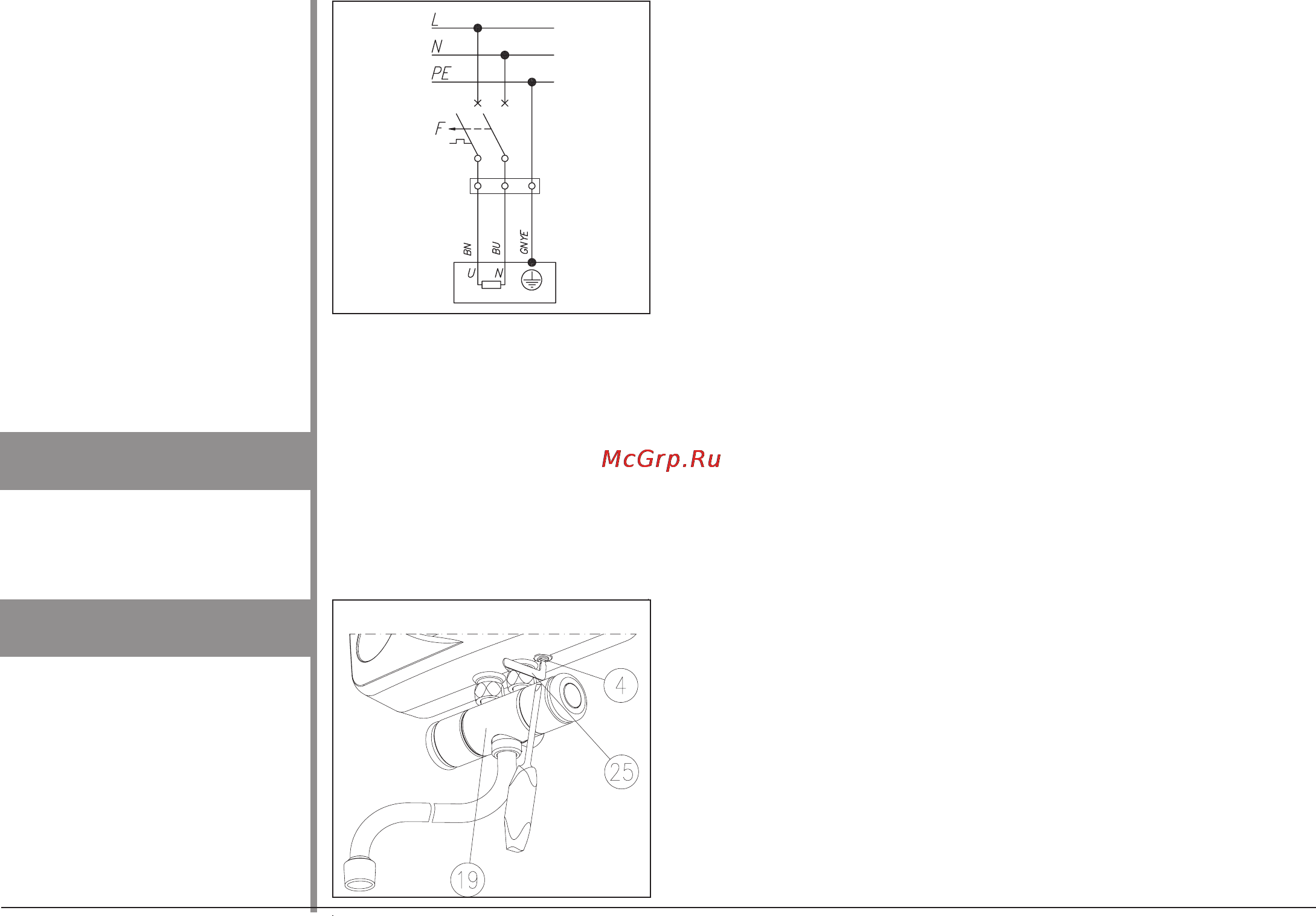

Рис. 3 Регулировка
[4] - регулировочный кран
[19] - cмеситель
[25] - ключ
3
Удаление воздуха
Регулировка
Регулировка основана на оптимальной установке температуры
воды на выходе прибора вследствие ограничения максимального
потока воды.
Чтобы произвести регулировку нужно:
- вставить ключ [25] или отвертку в гнездо регулировочного крана
- установить при помощи смесителя максимальный проток воды
- ключом [25] (отверткой), уменьшая или увеличивая проток, уста
-
новить оптимальную температуру воды на выходе
- закрыть воду
- вынуть ключ [25] (отвертку из регулировочного клапана [4]
Рис.2 Подключение к электро-
сети EPJ - 4,4 и 5,5
F - двухполюсный выключатель
L - фазный провод
N - нейтральный провод
PE - защитный провод
BN - коричневый
BU - синий
GNYE - зелено-желтый
Подключение водонагревателя к сети и проверку защиты от поражения током должен
осуществить специалист-электрик.
Водонагреватель необ
-
ходимо обязательно за-
землить.
помощи гаек [26] с прокладками [13] и cетчaтым фильтром [12].
9. Прикрепить водонагреватель к стене (винт [30], втулка [31] и
штифт [32]).
10. Надеть на водонагреватель крышку [27] и прикрепить ее при по
-
мощи двух винтов [9].
11. Включить подачу воды к смесителю.
12. Открывая кран, проверить плотность соединений. Действие это
выполнить без накрученного рассекателя [23]. Во время проверки
могут выплыть загрязнения, возникшие при монтаже.
13. Удалить воздух из тpyбoпроводoв.
14. Присоединить рассекатель.
15. Подключить водонагреватель к сети (EPJ-3,5 следует подключить
к электросети вилкой, а EPJ-4,4 и 5,5 подключается к коробке
согласно рис.2).
2
