Kospel EPJ 4, 4 OPTIMUS [7/12] Устройство
![Kospel EPJ 4, 4 OPTIMUS [7/12] Устройство](/views2/1073333/page7/bg7.png)
7
RUS-002A/p.301

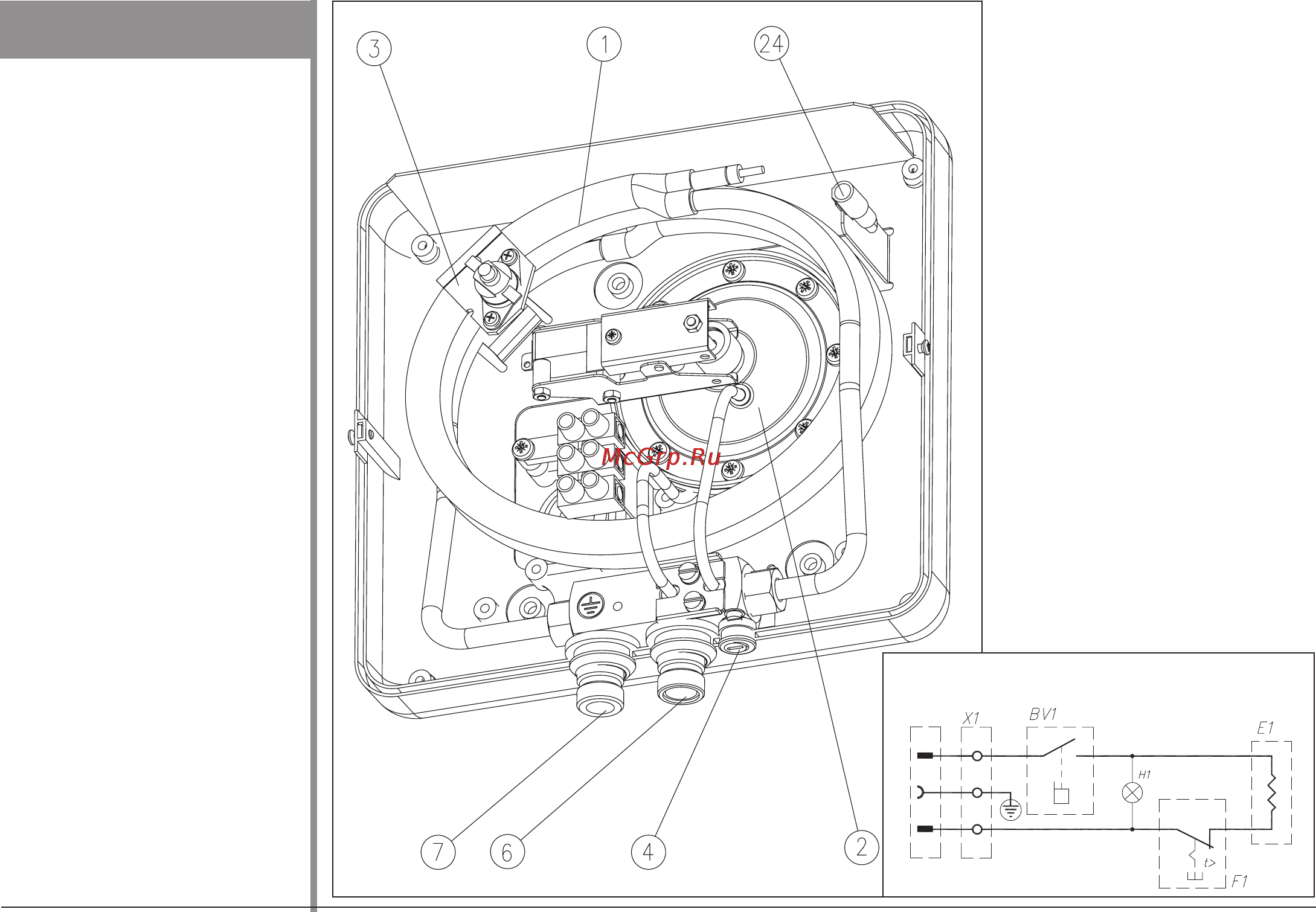

Рис. 6 Устройство водона-
гревателя EPJ - 3,5
[1] - Водонагревательный блoк
[2] - Водный узел
[3] - Термический выключатель
[4] - Регулировочный кран
[6] - Штуцер на входе (холодная
вода)
[7] - Штуцер на выходе (горячая
вода)
[24] - Индикатор нагрева
Общее устройство водoнагре-
вателя EPJ-3,5 представлено на
рисунке 6, а водонагревателей
EPJ-4,4 и EPJ-5,5 на рисунке 8.
Термический выключатель [3]
защищает водонагреватель от
перегрева. После срабатывания
этого выключателя открывание
крана теплой воды не вызывает
включения нагрева (включается
индикатор нагрева [24]).
Повторнoe включениe водо
-
нагревателя произвoдить толькo
пocлe выяcнeния причин сраба-
тывания термического выклю
-
чателя.
Рис.7 Принципиальная схема
EPJ - 3,5
E1 - Водонагревательный блoк [1]
BV1 - Водный узел [2]
F1 - Термический выключатель [3]
X1 - Провод питания с вилкой
H1 - Индикатор нагрева [24]
Устройство
6
7
