16
Значки Описание
Подтверждение выбора источника.
При нажатии кнопки [
], когда экранное меню не отображается,
изменяется источник входного сигнала (DVI, HDMI/MHL, DisplayPort).
ПРИМЕЧАНИЕ
При включении питания или переключении источника сигнала с помощью кнопки
[
] в верхней левой части экрана отображается сообщение с указанием
выбранного источника сигнала.
Переход вверх к предыдущему элементу меню или настройка параметра,
если открыто экранное меню.
Когда экранное меню не отображается, кнопками [
] можно
настроить параметры Громк. и Яркость, Контраст.
ПРИМЕЧАНИЕ
• Параметр Громк. можно настроить, если выбран источник входного сигнала
DisplayPort или HDMI.
• Параметр Яркость, Контраст можно настроить, если выбран источник входного
сигнала DVI.
• Дополнительные сведения о параметрах Громк. и Яркость, Контраст см. в
разделах «Изменение настройки Громк. на экране включения» или «Настройка
Яркость, Контраст на экране включения» главы «Меню “ИНФОРМАЦИЯ” и
прочее».

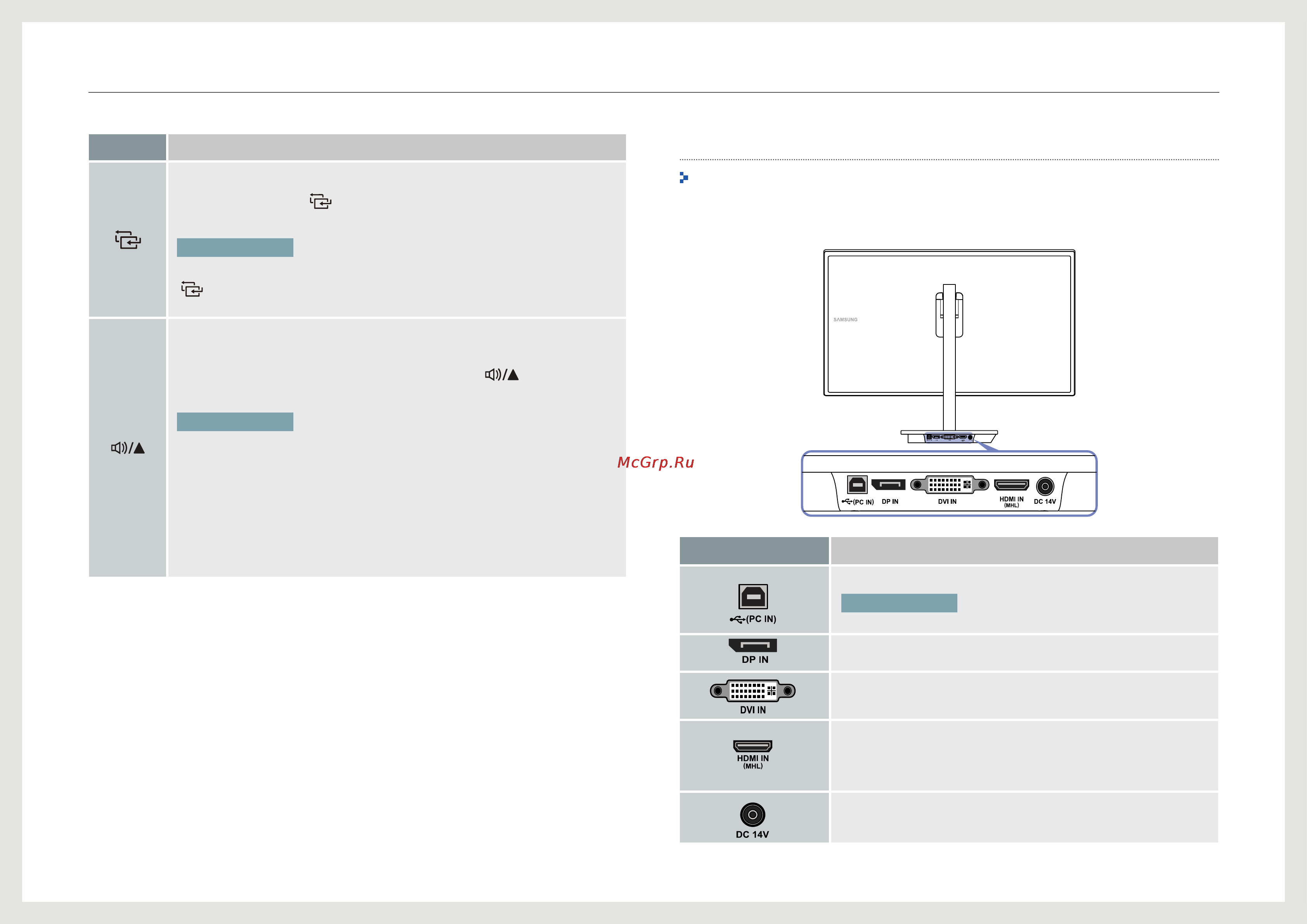

Вид сзади
Цвет и форма деталей могут отличаться от цвета и формы деталей, представленных
на рисунке. В целях повышения качества технические характеристики могут
изменяться без уведомления.
Порты Назначение портов
Подключение к ПК с помощью кабеля USB.
ПРИМЕЧАНИЕ
Этот порт можно подключать только к ПК.
Подключение к компьютеру с помощью кабеля DP
Подключение к компьютеру с помощью кабеля DVI.
Подключение к компьютеру или источнику сигнала с помощью
кабеля HDMI.
Подключение к исходному устройству с функцией MHL с помощью
кабеля HDMI-MHL.
Подключение блока питания постоянного тока.
