32

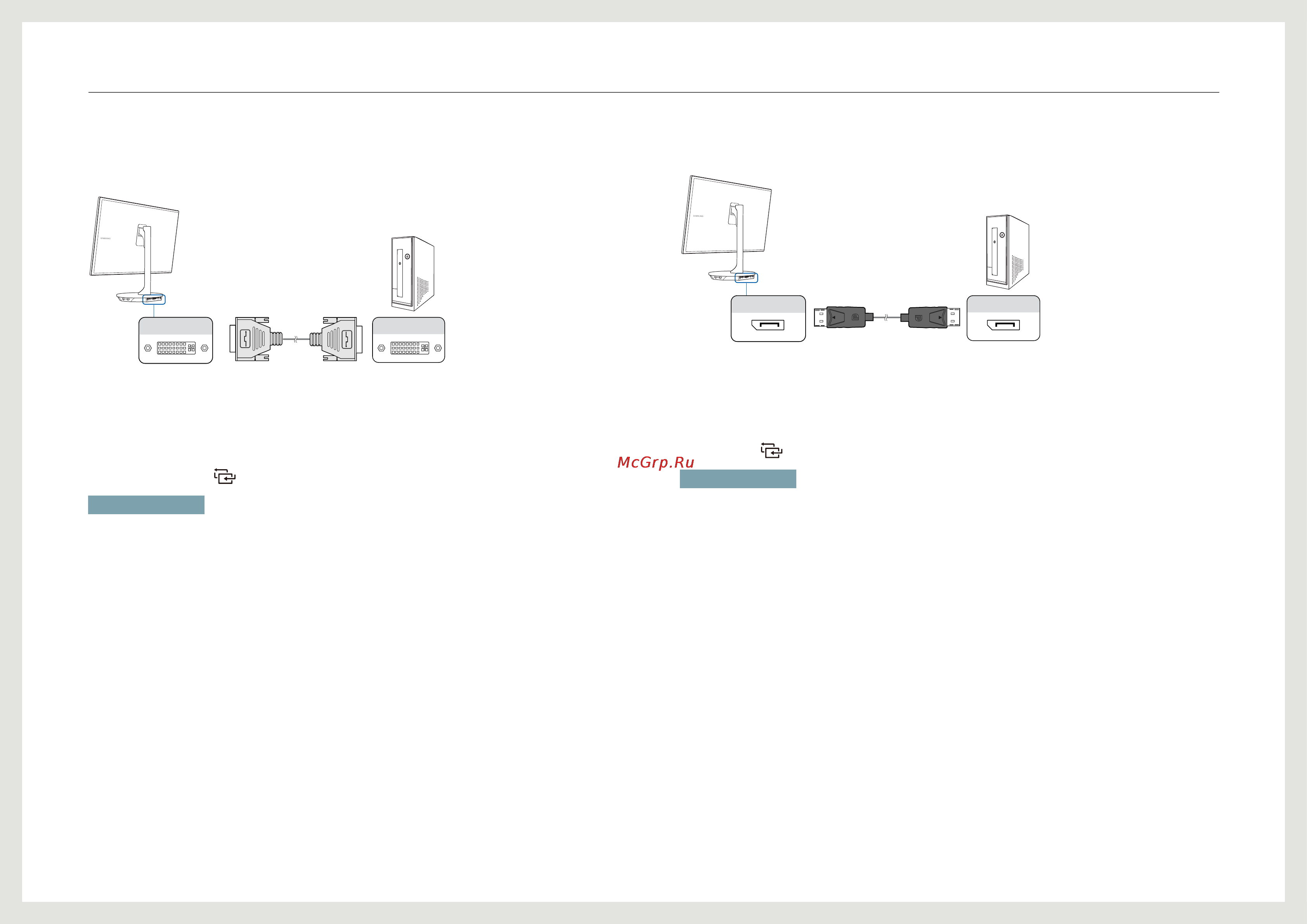

Подключение с использованием двухканального
кабеля DVI (цифровой тип)
DVI IN
DVI OUT
1. Подключите кабель DVI к порту DVI IN на задней панели устройства и к порту DVI
на компьютере.
2. Подключите адаптер питания постоянного тока к устройству и сетевой розетке. Затем
включите питание на компьютере.
3. Нажмите кнопку [ ] на изделии, чтобы выбрать источник сигнала DVI.
ПРИМЕЧАНИЕ
• Откройте меню НАСТР. И СБРОС. Затем установите для параметра Режим ПК/AV значение ПК.
• Если компьютер подключен к устройству через порт DVI, звук недоступен.
Подключение с использованием кабеля DP
DP IN
DP OUT
1. Подключите кабель DP к порту DP IN на задней панели устройства и к порту DP на
компьютере.
2. Подключите адаптер питания постоянного тока к устройству и сетевой розетке. Затем
включите питание на компьютере.
3. Нажмите [ ], чтобы выбрать источник сигнала DisplayPort.
ПРИМЕЧАНИЕ
• Откройте меню НАСТР. И СБРОС. Затем установите для параметра Режим ПК/AV значение ПК.
Подключение и использование устройства-источника сигналов
