14

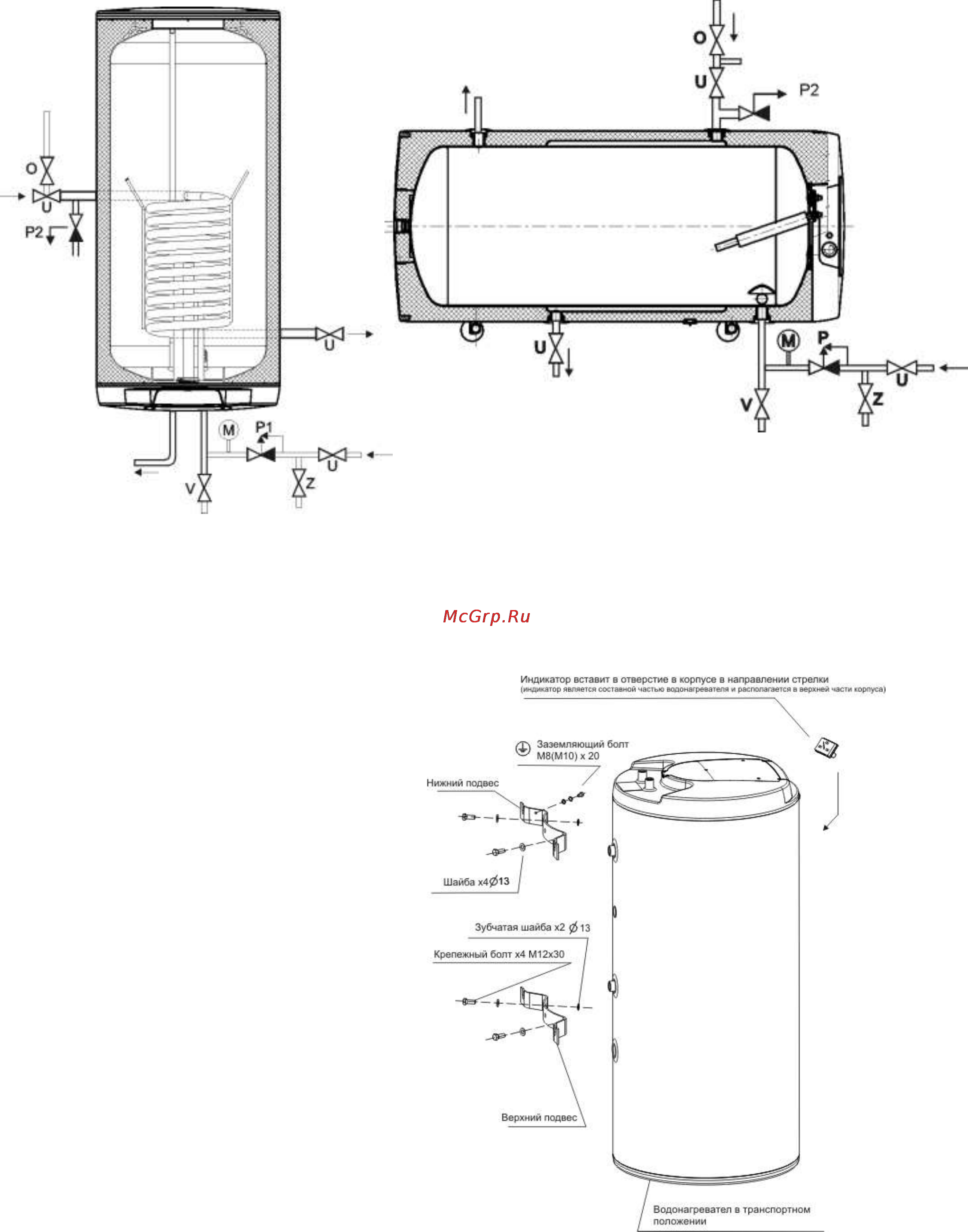

Рис. 1
Подключение теплообменника водонагревателя (слева, справа) и арматура на входе холодной воды
Подключение к подаче холодной воды должно соответствовать стандартам ČSN 06 0830
O – Воздуховыпускной клапан
U – Запорный клапан
P1 – Предохранительный клапан с обратной заслонкой
P2 – Предохранительный клапан для контура отопления
М – Манометр
Z – Пробный клапан
V – Сливной клапан
Рис. 2
Монтаж подвесов и индикатора на водонагревателе
