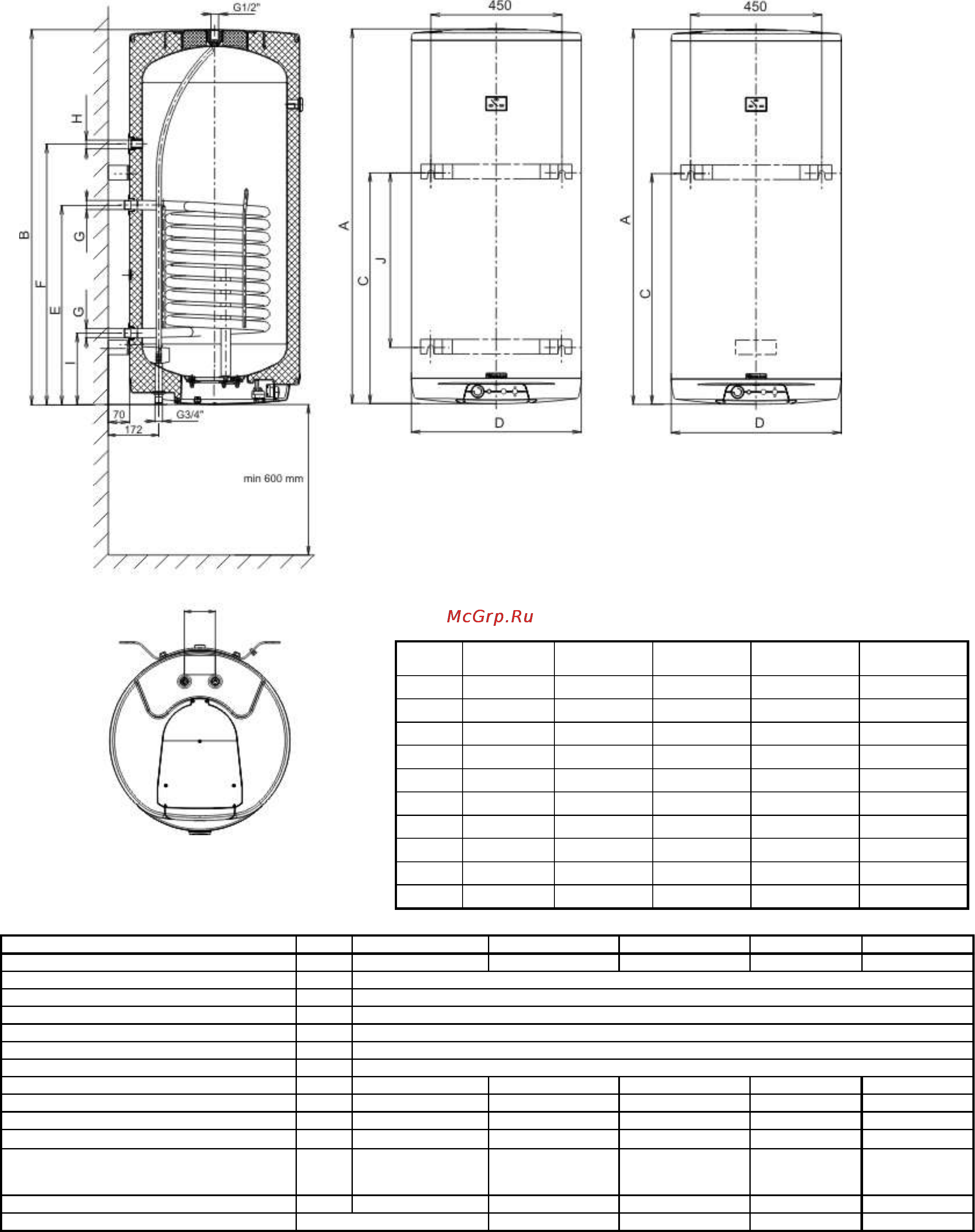

Рис. 5
OKC 80 NTR/Z, OKC 100 NTR/Z, OKC 125 NTR/Z, OKC 160 NTR/Z, OKC 200 NTR/Z
Тип
OKC 80
NTR/Z
OKC 100
NTR/Z
OKC 125
NTR/Z
OKC 160
NTR/Z
OKC 200
NTR/Z
A
736
881
1046
1235
1287
B*
731
876
1041
1230
1282
C
615
636
801
1005
793
D
524
524
524
524
584
E
501
701
701
701
685
F
-
551
551
831
895
G
3/4"
1"
1"
1"
1"
H
-
3/4"
3/4"
3/4"
3/4"
I
211
261
261
261
245
J
-
-
-
815
600
Верхний и нижний
подвес 160, 180, 200 л
4 анкерных болта
Размеры 450 мм и J
Перед сверлением
проверить
Верхний подвес и опора
50-125 л
2 анкерных болта
Тип
OKC 80 NTR/Z OKC 100 NTR/Z OKC 125 NTR/Z OKC 160 NTR/Z OKC 200 NTR/Z
Объем л 80 100 125 155 195
Макс. рабочее избыточное давление в резервуаре МПа
Макс. рабочее избыточное давление в теплообменнике МПа
Электрическое подключение элементов управления
Эл. защита
Макс. температура ГТВ °C
Рекомендуемая температура ГТВ °C
Высота водонагревателя мм 736 881 1046 1235 1287
Диаметр водонагревателя мм 524 524 524 524 584
Макс. масса водонагревателя без воды кг 39 56 62 70 87
Поверхность теплообмена теплообменника
м
2
0,41 1,08 1,08 1,08 1,08
Номинальная тепловая мощность при температуре
отопительной воды 80 °C и расходе 720 л/ч
Вт 9000 24000 24000 24000 24000
Время нагрева теплообменником от 10 до 60 °C мин 32 14 17 23 28
Тепловые потери
кВт·ч/24 ч
1 PE-N 230 В/50 Гц
IP 45
0,6
1
80
60
Содержание
- Инструкция по эксплуатации и установке 1
- Косвенного нагрева 1
- Накопительные водонагреватели 1
- Информация для потребителя 2
- Перед установкой водонагревателя внимательно прочитайте данную инструкцию 2
- Техническое описание 3
- Техническое описание okc 100 ntr okc 125 ntr okc 160 ntr okc 200 ntr okc 250 ntr okc 200 ntrr okc 250 ntrr 3
- Управление 5
- Функционирование 5
- Подключение к водопроводу 6
- Установите выбранную температуру 6
- Подключение водонагревателя косвенного нагрева к 7
- Системе водяного отопления системе водяного отопления рис примеры подключения и рис 1 7
- Монтаж на стену относится только к ntr z и okcv ntr 10
- Нагреватьс 10
- Подключение к электрической сети 10
- Электрическое подключение водонагревателей следующих типов okc 100 ntr okc 125 ntr okc 160 ntr okc 200 ntr okc 200 ntrr okc 250 ntrr okc 100 ntr hv okc125 ntr hv okc160 ntr hv на клемме 2 напряжение при нагретом водонагревателе 10
- Ввод водонагревателя в эксплуатацию 11
- Электрическое подключение водонагревателей следующих типов okc 80 ntr z okc 100 ntr z okc 125 ntr z okc 160 ntr z okc 200 ntr z okcv 125 ntr okcv 160 ntr okcv 180 ntr okcv 200 ntr 11
- Важные предупреждения 12
- Очистка водонагревателя и замена анодного стержня 12
- Поблизости от него выполняются работы с горючими жидкостями бензин пятновыводитель газами и т п 12
- Правила пожарной безопасности при установке и 12
- Предписания по установке 12
- Предупреждаем что водонагреватель запрещено подключать к электрической сети если 12
- При многократном нагревании воды на стенках резервуара и в особенности на крышке фланца образуется накипь образование накипи зависит от жесткости нагреваемой воды ее температуры и количества израсходованной горячей воды рекомендуем после двухлетней эксплуатации произвести проверку при необходимости очистку резервуара от накипи проверку если требуется замену анодного стержня 12
- Эксплуатации водонагревателя 12
- Okc 100 ntr 13
- Okc 125 ntr 46 13
- Okc 160 ntr 46 13
- Okc 200 ntr 46 13
- Okc 200 ntrr 2 x 33 13
- Okc 250 ntr 46 13
- Okc 250 ntrr 2 x 33 13
- Высокое входное давление неисправен предохранительный клапан 13
- Из предохранительного клапана постоянно капает вода 13
- Контрольная лампочка не горит 13
- Наиболее часто встречающиеся неисправности и их причины 13
- Неисправен термостат неисправен термостат 13
- Подключение к электрической сети и водопроводу должно удовлетворять требованиям и нормативным актам в стране использования 13
- Принадлежности изделия 13
- Температура воды не соответствует установленному значению 13
- Тип расход отопительной воды л ч потеря давления мбар 13
- A 881 1046 1235 15
- B 876 1041 1230 15
- C 621 751 751 15
- D 521 621 881 15
- Okc 100 ntr okc 125 ntr okc 160 ntr 15
- Okc 200 ntrr okc 250 ntrr okc 200 ntrr okc 250 ntrr 15
- Размеры водонагревателей okc 100 ntr okc 125 ntr okc 160 ntr okc 200 ntr okc 250 ntr 15
- Рис 3 технические данные 15
- Рис 4 okc 100 ntr hv okc125 ntr hv okc160 ntr hv 16
- Okc 80 ntr z okc 100 ntr z okc 125 ntr z okc 160 ntr z okc 200 ntr z 17
- Верхний и нижний подвес 160 180 200 л 4 анкерных болта размеры 450 мм и j перед сверлением проверить 17
- Верхний подвес и опора 50 125 л 2 анкерных болта 17
- Рис 5 17
