Drazice OKCV 180 NTR [18/18] Рис 6 okcv 125 ntr okcv 160 ntr okcv 180 ntr okcv 200 ntr
![Drazice OKCV 180 NTR [18/18] Рис 6 okcv 125 ntr okcv 160 ntr okcv 180 ntr okcv 200 ntr](/views2/1073402/page18/bg12.png)
18

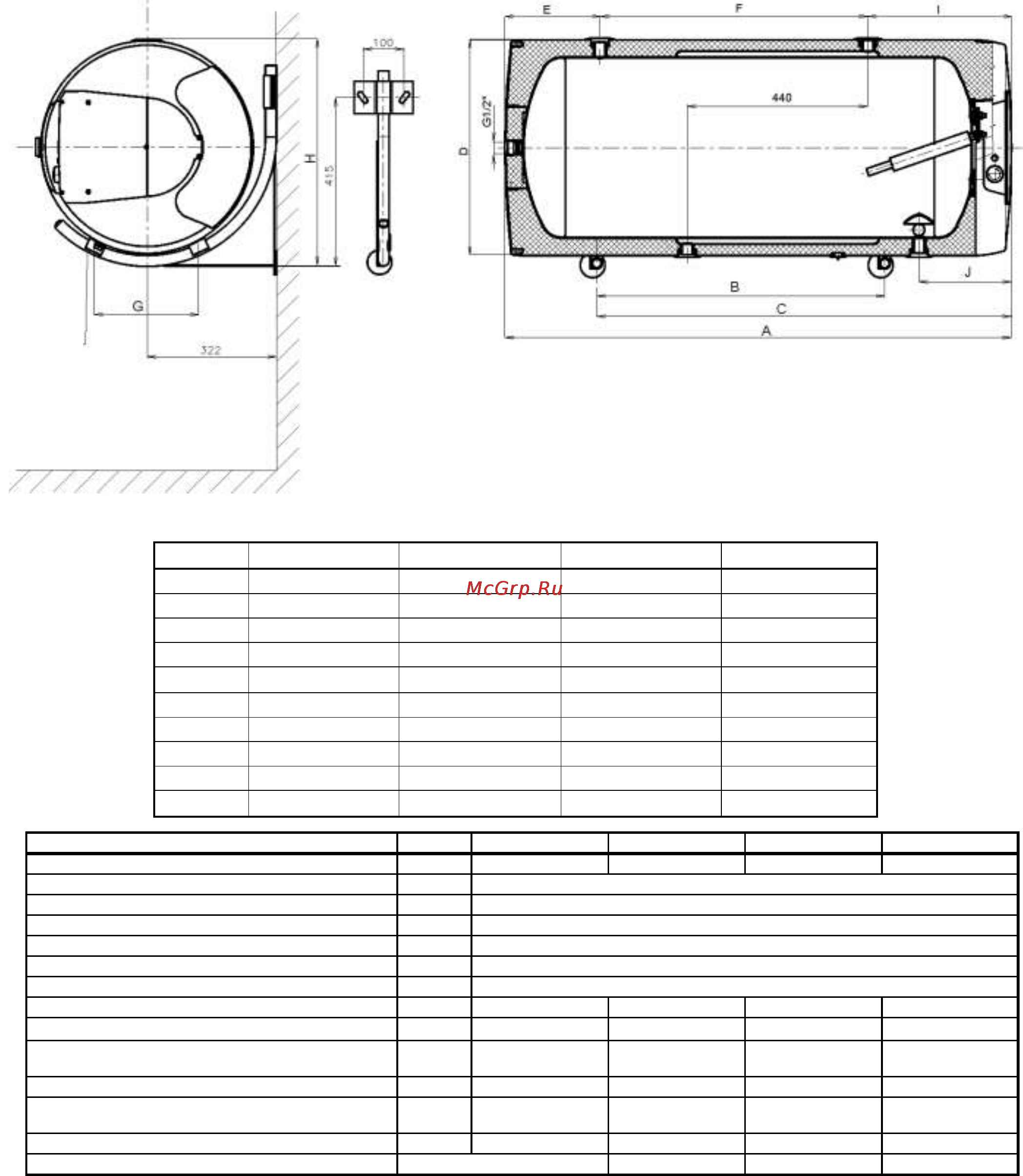

Рис. 6
OKCV 125 NTR, OKCV 160 NTR, OKCV 180 NTR, OKCV 200 NTR
4-2014
Тип
OKCV 125 NTR
OKCV 160 NTR
OKCV 180 NTR
OKCV 200 NTR
A
1046
1235
1187
1287
B
600
700
600
600
C
908
1008
907
907
D
524
524
584
584
E
184
230
258
255
F
513
650
570
670
G
200
200
240
240
H
559
559
616
616
I
350
350
358
362
J
225
225
252
252
Тип
OKCV 125 NTR OKCV 160 NTR OKCV 180 NTR OKCV 200 NTR
Объем л 125 152 180 200
Макс. рабочее избыточное давление в резервуаре МПа
Макс. рабочее избыточное давление в теплообменнике МПа
Электрическое подключение элементов управления
Эл. защита
Макс. температура ГТВ °C
Рекомендуемая температура ГТВ °C
Макс. масса водонагревателя без воды кг 55 65 76 80
Поверхность теплообмена теплообменника
м
2
0,7 0,7 0,75 0,75
Номинальная тепловая мощность при температуре
отопительной воды 80 °C и расходе 720 л/ч
Вт 15000 16800 18000 18000
Время нагрева теплообменником от 10 до 60 °C мин 37 35 38 43
Номинальная тепловая мощность при температуре
отопительной воды 80 °C и расход 310 л/ч
Вт 8000 10260 11000 11000
Время нагрева теплообменником от 10 до 60 °C мин 70 60 63 72
Тепловые потери
кВт·ч/24 ч
80
60
0,6
0,4
1 PE-N 230 В/50 Гц
IP 44
Устрой
ство
защитн
ого
отключ
ения
