Извлечение и установка компонентов
Рекомендуемые инструменты
Для выполнения процедур, описанных в этом документе, могут потребоваться следующие инструменты:
• Крестовая отвертка № 1
• Плоская отвертка
• Пластмассовая палочка
Список винтов
ПРИМЕЧАНИЕ: При извлечении винтов из компонента рекомендуется записывать типы винтов, количество
винтов, затем помещать их в ящик для хранения винтов. Это необходимо для того, чтобы при замене
компонента было установлено правильное количество винтов надлежащего типа.
ПРИМЕЧАНИЕ: На некоторых компьютерах имеются намагниченные поверхности. Проследите за тем, чтобы
не оставались винты, прикрепившиеся к таким поверхностям, при замене компонента.
ПРИМЕЧАНИЕ: Цвет винта определяется заказанной конфигурацией.

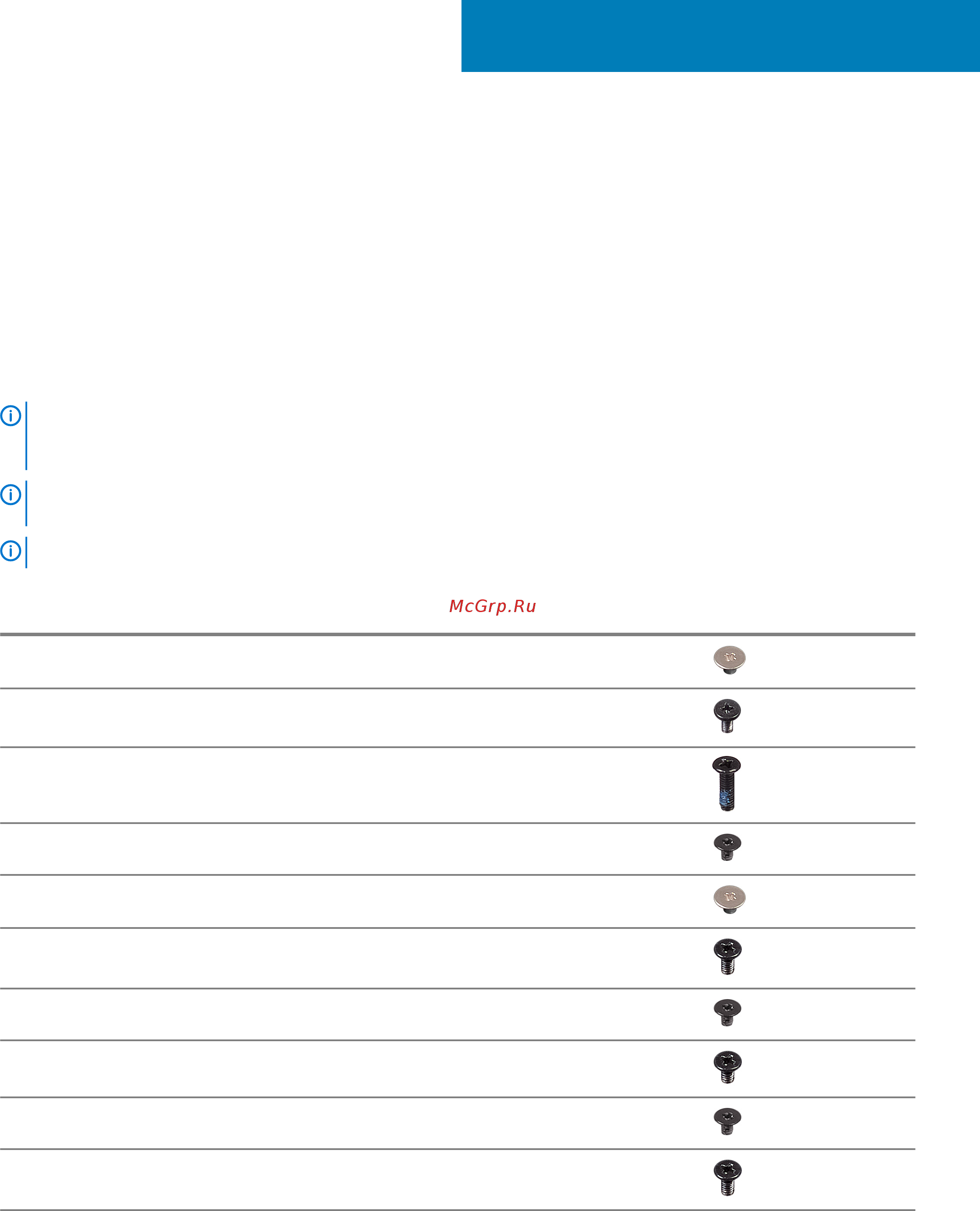

Таблица 1. Список винтов
Компонент Крепится к Тип винта Количество Изображение винта
Нижняя крышка Упор для рук и
клавиатура в сборе
M2x2 2
Нижняя крышка Упор для рук и
клавиатура в сборе
M2x4 1
Нижняя крышка Упор для рук и
клавиатура в сборе
M2.5x7 6
Аккумулятор Упор для рук и
клавиатура в сборе
M2x3 4
Панель дисплея Задняя крышка дисплея
и антенна в сборе
M2x2 4
Вентилятор Упор для рук и
клавиатура в сборе
M2,5x5 3
Жесткий диск в сборе Упор для рук и
клавиатура в сборе
M2x3 4
Консоль жесткого диска Жесткий диск M3x3 4
Радиатор Системная плата M2x3 3
Шарниры Упор для рук и
клавиатура в сборе
M2,5x5 5
2
10 Извлечение и установка компонентов
