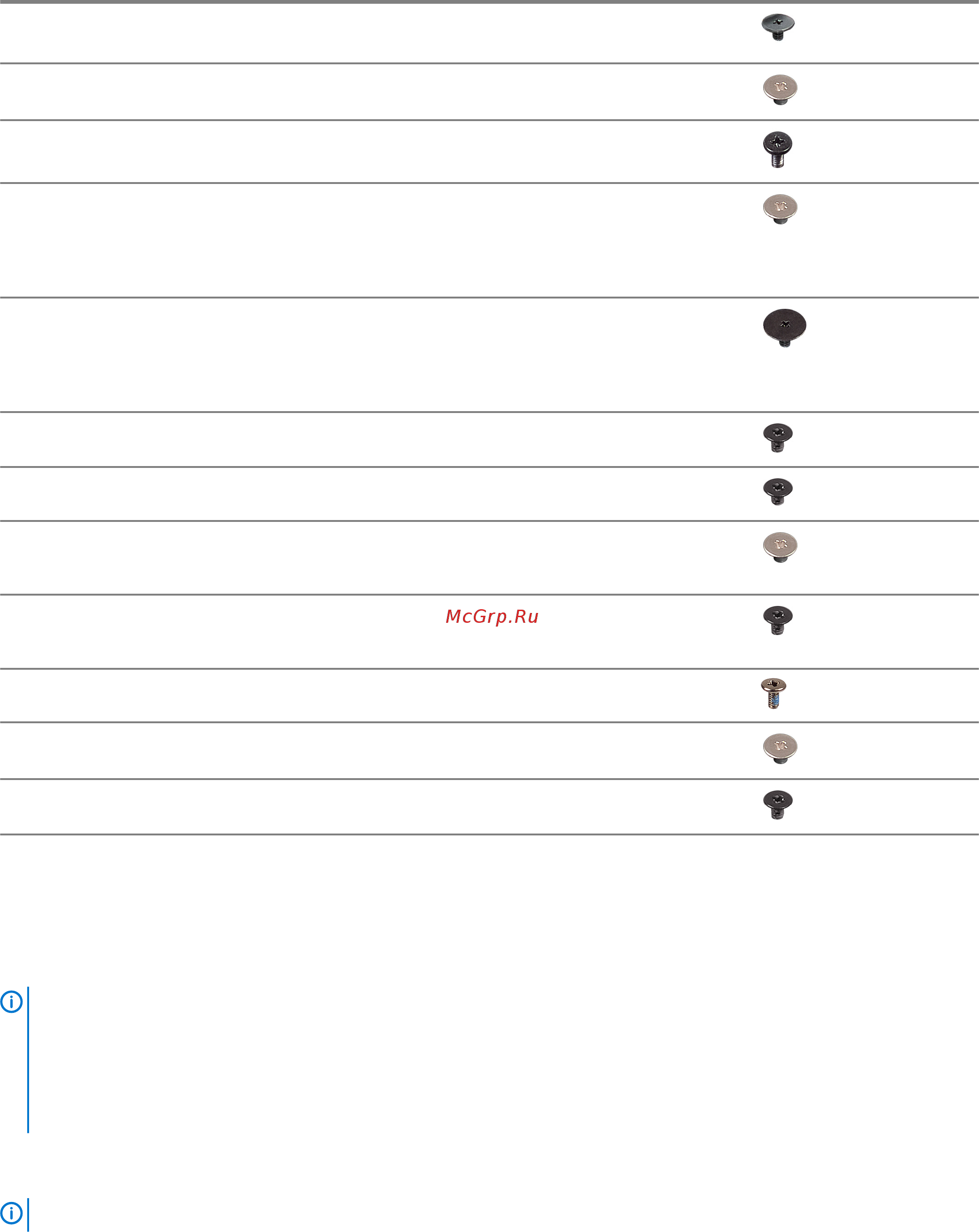

Компонент Крепится к Тип винта Количество Изображение винта
Скобы шарниров Задняя крышка дисплея
и антенна в сборе
M2,5x4 8
Скобы шарниров Задняя крышка дисплея
и антенна в сборе
M2x2 2
Плата ввода-вывода Упор для рук и
клавиатура в сборе
M2x4 1
Крепление оптического
привода (для
компьютеров,
поставляемых с
оптическим приводом)
Оптический дисковод M2x2 2
Соединительная плата
оптического привода
(для компьютеров,
поставляемых с
оптическим приводом)
Упор для рук и
клавиатура в сборе
M2x2 с крупной
головкой
1
Порт адаптера питания Упор для рук и
клавиатура в сборе
M2x3 1
Плата кнопки питания Упор для рук и
клавиатура в сборе
M2x2 1
Кнопка питания со
сканером отпечатка
пальца (опционально)
Упор для рук и
клавиатура в сборе
M2x2 1
Твердотельный
накопитель / память
Intel Optane
Упор для рук и
клавиатура в сборе
M2x2.2 1
Системная плата Упор для рук и
клавиатура в сборе
M2x4 1
Сенсорная панель Упор для рук и
клавиатура в сборе
M2x2 4
Консоль платы
беспроводной сети
Системная плата M2x3 1
Оптический дисковод
Извлечение оптического дисковода
ПРИМЕЧАНИЕ: Перед проведением работ с внутренними компонентами компьютера ознакомьтесь с
информацией по технике безопасности, поставляемой с компьютером, и следуйте инструкциям, приведенным
в разделе Подготовка к работе с внутренними компонентами компьютера. После работы с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе После работы с внутренними
компонентами компьютера. Дополнительные сведения по вопросам безопасности см. на веб-странице,
посвященной соответствию нормативам: www.dell.com/regulatory_compliance.
Последовательность действий
ПРИМЕЧАНИЕ: Только для компьютеров, поставляемых с оптическим приводом.
1. Открутите винт (M2x2), которым оптический привод в сборе крепится к нижней крышке.
Извлечение и установка компонентов 11
