- 12 -

энергопотреблением. Вне этого времени данные на дисплее изображаются

только после нажатия произвольной клавиши. Дисплей показывает данные на

20 секунд, а затем гаснет. В это время не функционирует подсветка дисплея и

не изображается температура в водонагревателе. При этом подключении

необходимо установить перемычку между клеммами LF и LS (Рисунок 8 1 –

Печатная плата 2 – Тепловой предохранитель 3 – Нагревательный элемент 4

– Перемычка), без которой водонагреватель не будет работать!

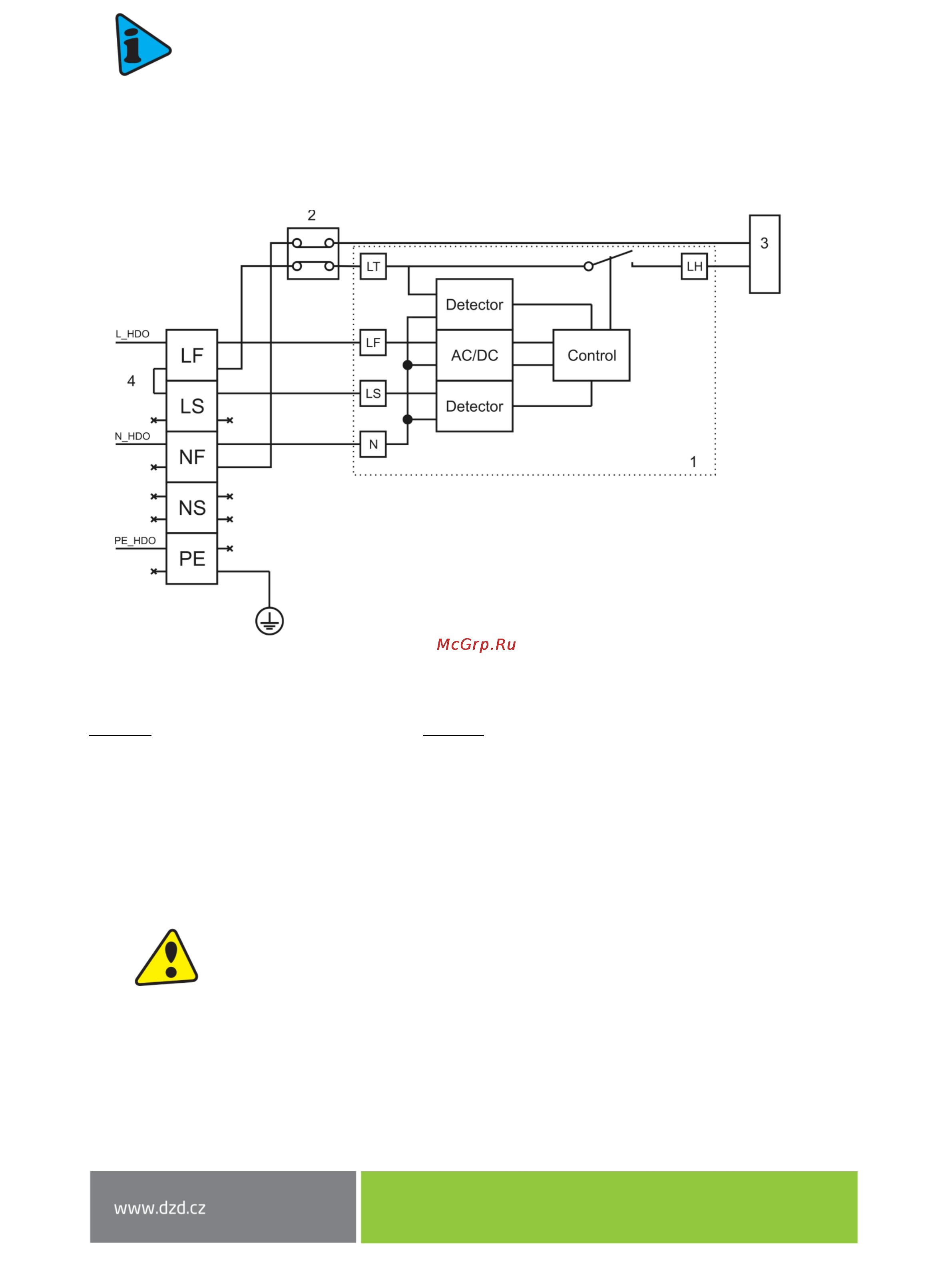

Рисунок 8 1 – Печатная плата 2 – Тепловой предохранитель 3 – Нагревательный

элемент 4 – Перемычка

Провода:

L_HDO – фазовый провод, замыкаемый

сигналом из системы управления

энергопотреблением

N HDO – рабочий провод, система

управления энергопотреблением

PE HDO – защитный провод

Клеммы:

LT – фазовый провод, тепловой предохранитель

LH - фазовый провод, нагревательный элемент

LF – фазовый провод, питание термостата

LS – фазовый провод, система управления

энергопотреблением

NF – рабочий провод постоянного ввода

NS – не подключено

Выбор типа подключения должен соответствовать

условиям договора между потребителем и

поставщиком электроэнергии (энергетической

компанией).
