- 5 -
МОДЕЛЬ
OKHE 80-
SMART
OKHE 100-
SMART
OKHE 125-
SMART
OKHE 160-
SMART
УДЕЛЬНЫЕ ТЕПЛОВЫЕ ПОТЕРИ
[Вт·ч/24ч/л]
6,88
7
6,96
6,77
НОМИНАЛЬНЫЙ ОБЪЕМ [л]
80
100
125
155
ВРЕМЯ НАГРЕВАНИЯ СОДЕРЖИМОГО НА
∆T = 50 °C [часов]
2,5
3
3,8
5
РАСХОД ЭЛЕКТРОЭНЕРГИИ НА
НАГРЕВАНИЕ ОБЪЕМА С 15 °C ДО 65 °C
[кВТ·ч]
4,8
6
8
9,5
ОБЩИЕ ТЕПЛОВЫЕ ПОТЕРИ [КВт·ч/24ч]
0,55
0,7
0,87
1,05
Таблица 1

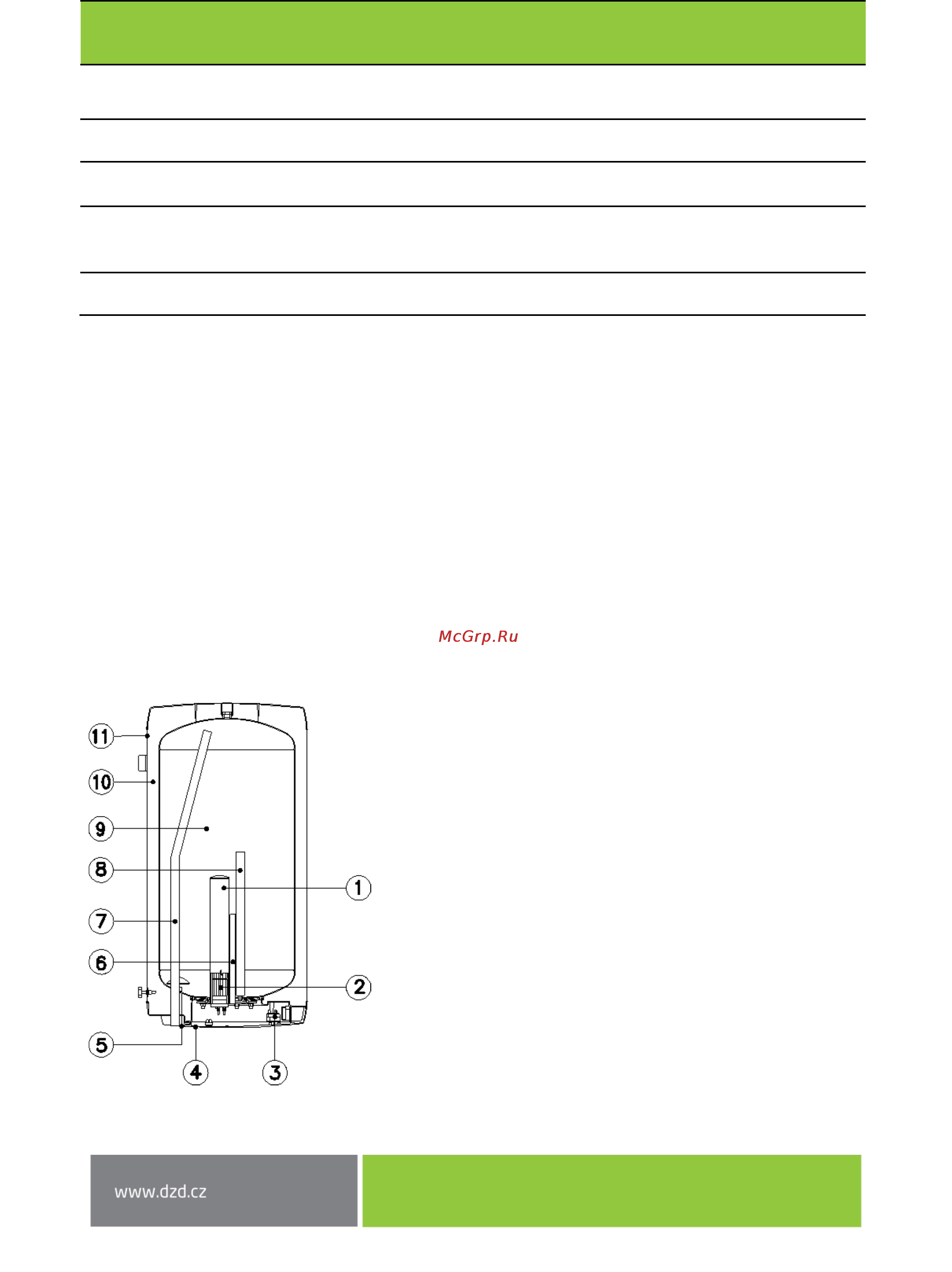

1.3 КОНСТРУКЦИЯ И ОСНОВНЫЕ РАЗМЕРЫ
ВОДОНАГРЕВАТЕЛЯ
Резервуар водонагревателя изготовлен из стального листа и испытан избыточным давлением 0,9
МПа. Внутренняя поверхность резервуара эмалирована. К нижней части резервуара приварен
фланец, к которому привинчена крышка фланца. Между крышкой фланца и фланцем вложено
уплотнительное кольцо. В крышке фланца имеются гильзы для размещения нагревательного
элемента и датчиков электронного и предохранительного термостатов. На гайке М8 установлен
анодный стержень. Электропроводка располагается под пластиковым съемным кожухом.
Температуру воды и функции комфорта можно задать с помощью электронного термостата Е1.
Описание основных частей водонагревателя – см. Рисунок 1. Размеры водонагревателей – см.
Таблица 2 и Таблица 2.
1
гильза нагревательного элемента
2
керамический нагревательный элемент
2000 Вт
3
электронный термостат с внешним
управлением и предохранительный
термостат
4
кожух электропроводки – SMART
5
трубка впуска холодной воды
6
гильза датчиков термостатов
7
трубка отбора горячей воды
8
магниевый анод
9
стальной эмалированный резервуар
