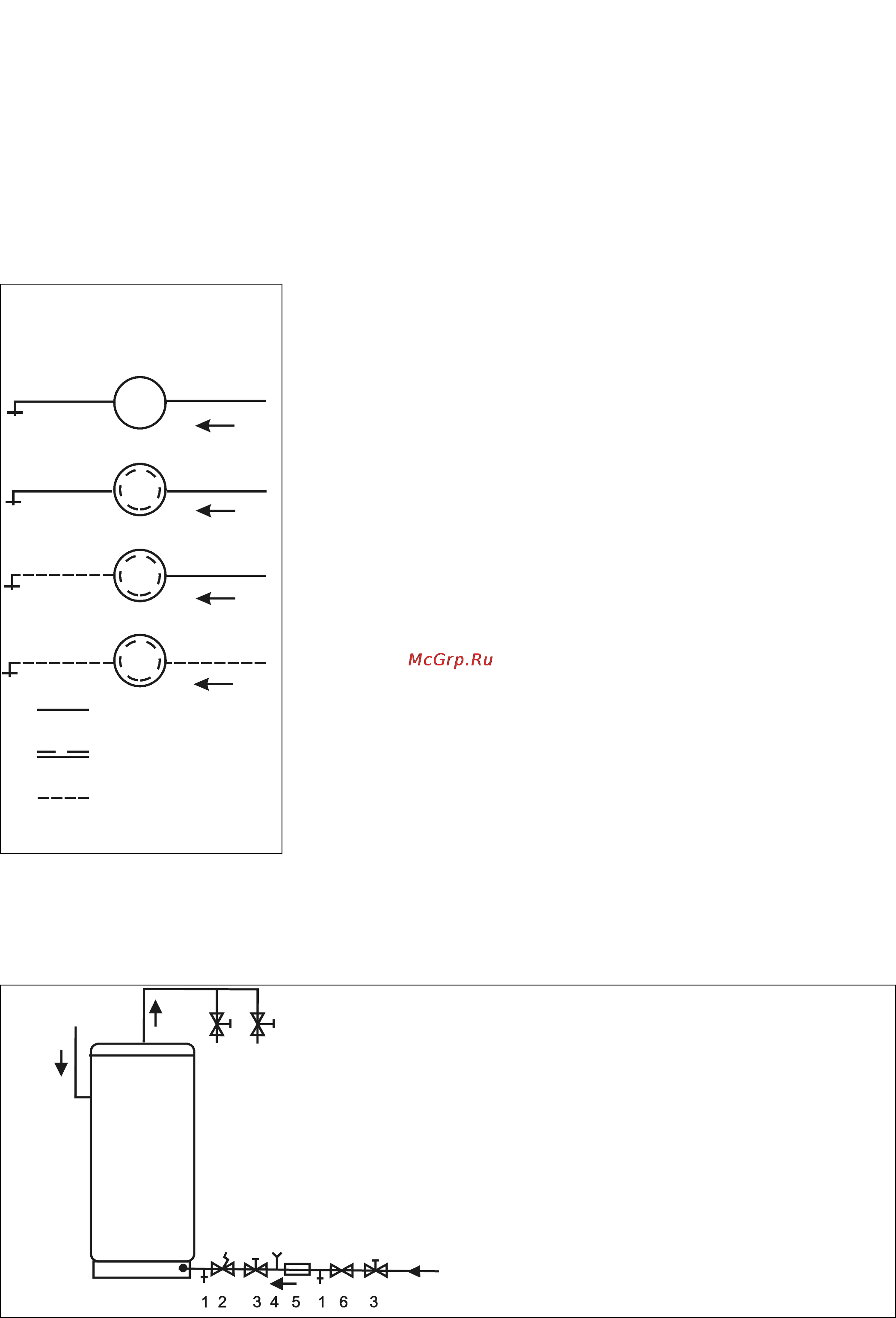

Подсоединение к водопроводу Универсальный напольный водонагреватель закрытого типа напорный предназначен для подключения к водопроводной сети с максимальным давлением 6 бар При монтаже руководствуйтесь нормативными документами и предписаниями местных предприятий водоснабжения Там же можно получить информацию о жесткости воды и давлении в водопроводной сети Все работы по подключению должны производиться подготовленными специалистами или авторизованными службами Штуцер подсоединения холодной воды находится в нижней части водонагревателя обозначен синим цветом штуцер горячей воды сверху обозначен красным цветом При прокладке трубопроводов очень важно правильно выбрать материал из которого изготовлены трубы во избежании локальной коррозии из за попадания чужеродных элементов см рис 1 При монтаже очень важно строго соблюдать последовательность монтажа необходимой предохранительной арматуры см рис 2 На трубопровод холодной воды непосредственно перед Водонагреватель водонагревателем обязательно необходимо смонтировать Трубопровод Трубопровод предохранительный клапан срабатывающий при давлении 6 бар Мы рекомендуем устанавливать мембранный предохранительный клапан горячей холодной оснащенный пружиной Между клапаном и водонагревателем не допускается располагать никакую запорную арматуру Предохранительный клапан предназначен для сброса излишков воды ок 3 от объема водонагревателя образующихся при ее расширении во время нагрева Для отвода сбрасываемой воды необходимо дополнительно использовать соответствующий по размерам шланг или воронку Внимание Несрабатывание предохранительного клапана например вследствие его неисправности или неправильного монтажа может привести к разрушению водонагревательной емкости Если давление в водопроводной сети превышает 6 бар либо возможны большие резкие скачки давления гидроудары то перед водонагревателем необходимо также смонтировать редуктор давления Используйте только те редукторы где максимальное заявленное соотношение между давлением на входе и на выходе не превышает 2 5 1 Обратный клапан служит для предотвращения поступления нагретой воды из водонагревателя обратно в подающий трубопровод холодной Оцинкованная сталь воды Для слива воды из водонагревателя на подающем трубопроводе должен Двойное эмалевое быть смонтирован сливной вентиль покрытие Необходимо обязательно придерживаться следующей Медь последовательности при монтаже арматуры запорный вентиль редуктор Рис 1 давления при необходимости обратный клапан предохранительный Материал для трубопроводов клапан сбросной клапан водонагреватель Для облегчения монтажа можно использовать отвечающую необходимым требованиям группу безопасности включающую предохранительный клапан обратный клапан редуктор давления и запорный вентиль При необходимости к водонагревателю можно подключить также дополнительную линию рециркуляции В этом случае рекомендуется также установить таймер работы циркуляционного насоса Подключение показано на рис 2 1 Сбросной клапан 2 Мембранный предохранительный клапан 3 Запорный вентиль 4 Штуцер для подключения манометра 5 Обратный клапан 6 Редуктор давления 12 345163 Рис 2 Подключение напорного водонагревателя в соответствии с DIN 1988 3
