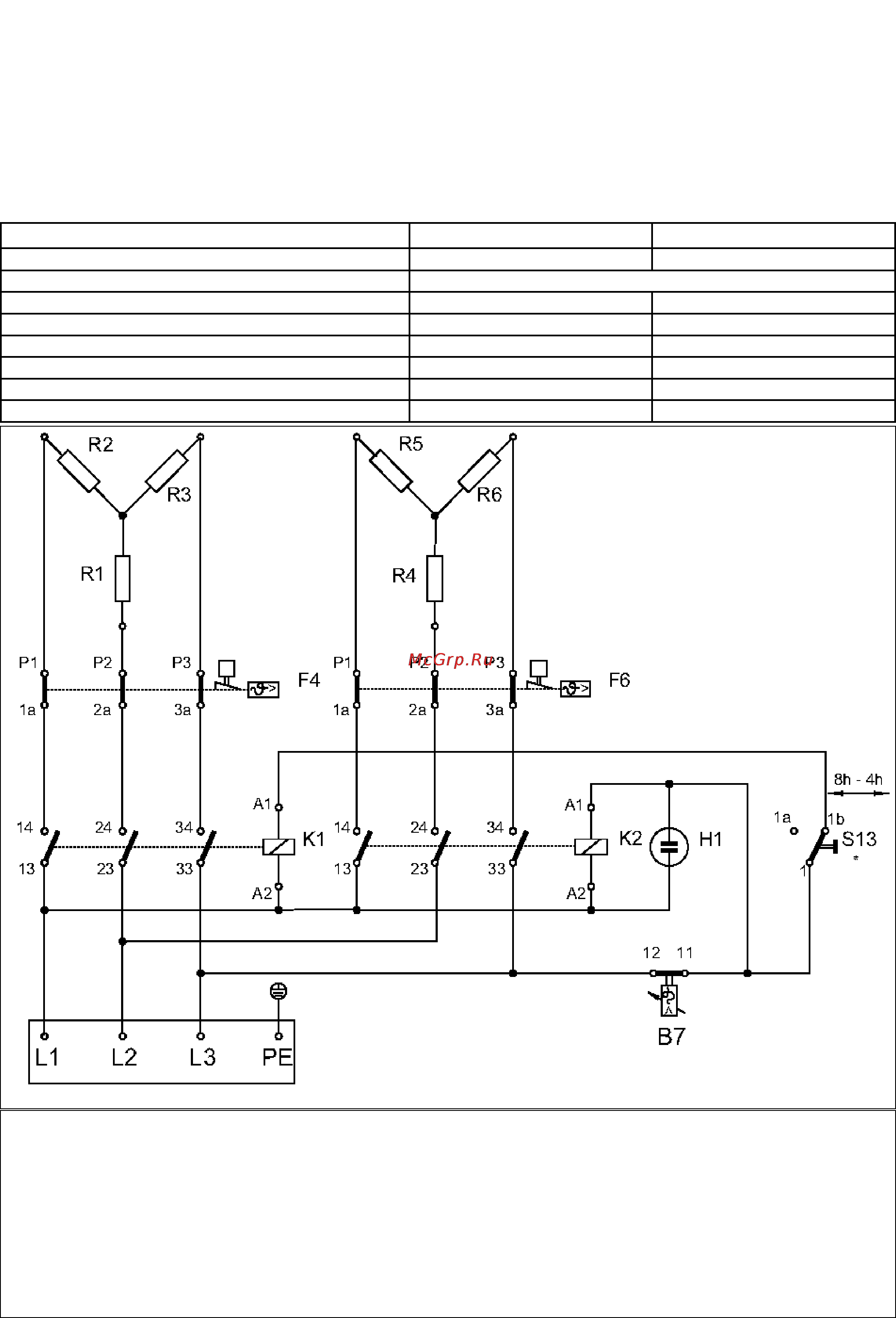

Электроподключение нагревательных фланцев UFO 280 9 UFO 280 18 UFO 280 27 Электроподключение должно производиться в соответствии с действующими в вашей стране нормами и предписаниями местных организаций энергоснабжения Водонагреватель должен иметь отдельное стационарное подключение к трехфазной сети При подключении соблюдать минимальное удаление контактов по всем полюсам 3 мм Необходимо также установить отдельные сетевые предохранители Водонагреватель должен быть обязательно заземлен Снимите крышку фланца и подсоедините электричество согласно прилагающейся схеме Мощность нагревательного фланца может составлять соответственно 3 9 9 18 или 9 18 27 кВт Изменение мощности нагрева осуществляется посредством переключателя возле клеммной колодки который становится доступным после снятия крышки фланца Заводская установка 4 часа UFO 280 18 322004 Артикул Напряжение Нагревательные элементы кол во шт Мощность одного ТЭНа кВт Группа ТЭНов 1 мощность кВт Группа ТЭНов 2 мощность кВт Группа ТЭНов 3 мощность кВт Максимальная мощность нагрев кВт В7 F4 F6 Н1 К1 К2 R1 R2 R3 R4 R5 R6 S13 Температурный регулятор Температурный предохранитель группа ТЭНов 1 Температурный предохранитель группа ТЭНов 2 Индикатор нагрева Магнитный пускатель группа ТЭНов 1 Магнитный пускатель группа ТЭНов 2 Группа ТЭНов 1 Группа ТЭНов 2 Переключатель 4 8ч Внимание Заводская установка переключателя 4ч UFO 280 27 322005 400 В 3N 6 3 9 9 18 9 3 9 9 9 27 Рис 8 Электрическая схема нагревательных фланцев UFO 18 27 на примере UFO 280 18 9
