Drazice OKC 300 NTR/HP [11/15] Подключение водонагревателя к линии гтв

- 11 -

2.2 ПОДКЛЮЧЕНИЕ ВОДОНАГРЕВАТЕЛЯ К ЛИНИИ ГТВ

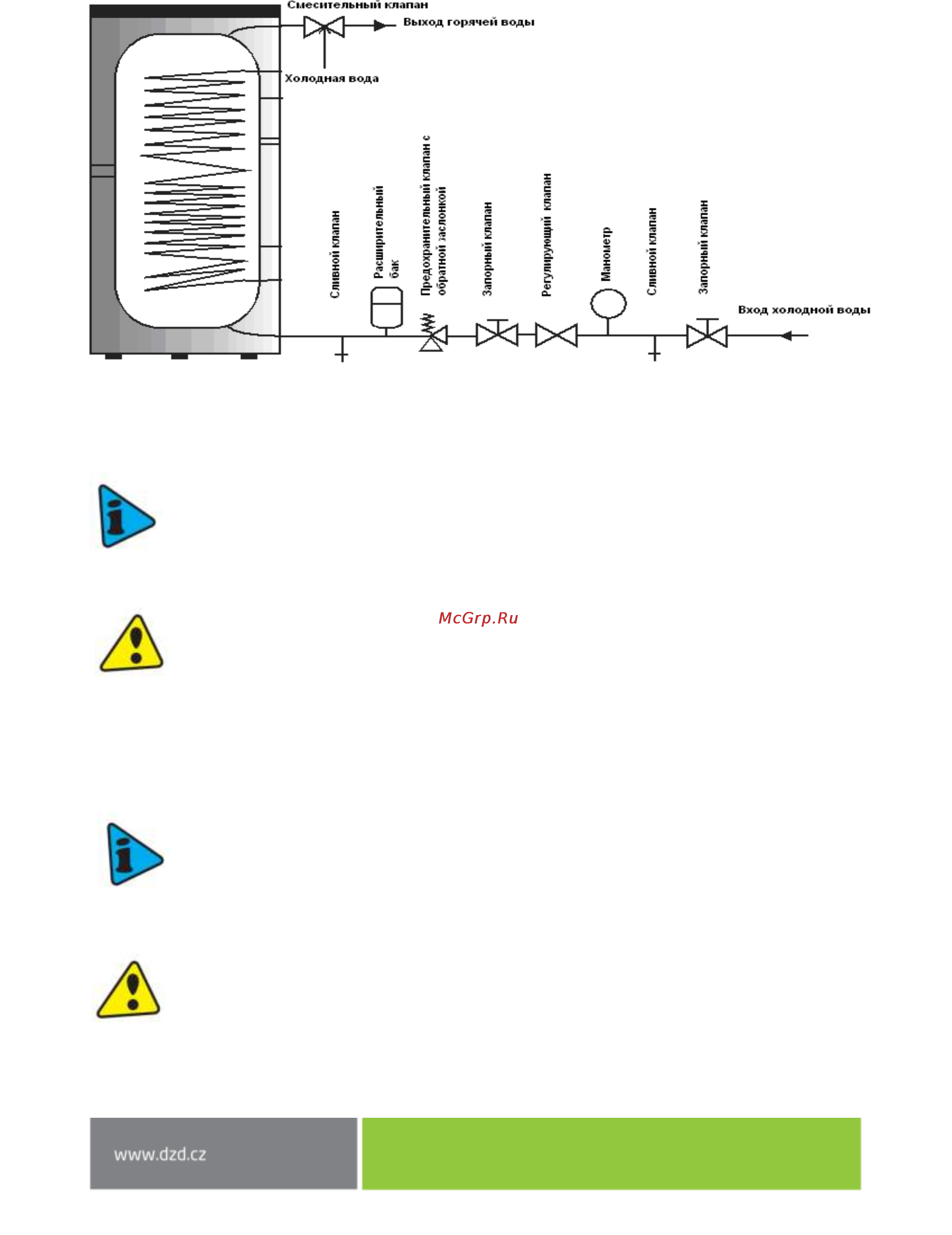

Рисунок 3

На входе холодной воды в водонагреватель необходимо установить Т-образную

арматуру со сливным клапаном для возможного выпуска воды из водонагревателя

Каждый отдельно закрываемый водонагреватель на впуске горячей воды должен быть

оборудован пробным клапаном, обратным клапаном, предохранительным клапаном и

манометром.

2.3 ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ

Напорная вода подключается к трубкам с резьбой 3/4“ в нижней части

водонагревателя. Синяя – подача холодной воды, красная – отвод горячей воды. Для

возможности отключения водонагревателя на входах и выходах технической воды

необходимо смонтировать резьбовые соединения Js 3/4“. Предохранительный клапан

устанавливается на впуске холодной воды, который обозначен синим кольцом.

Каждый напорный водонагреватель должен быть оборудован мембранным

предохранительным клапаном с пружиной. Номинальный внутренний диаметр

предохранительных клапанов определяется на основании стандарта CSN 06 0830.

Водонагреватели оборудованы предохранительным клапаном. Предохранительный

клапан должен быть легко доступен и располагаться как можно ближе

к водонагревателю. Подводящая труба должна иметь внутренний диаметр как
