2.4 ПОДКЛЮЧЕНИЕ ВОДОНАГРЕВАТЕЛЯ К СИСТЕМЕ
ОТОПЛЕНИЯ
Водонагреватель устанавливается на пол рядом с источником нагревания или поблизости от него.
Контур отопления подключается к обозначенным входам и выходам теплообменника
водонагревателя, а в самом высоком месте устанавливается воздуховыпускной клапан. Для защиты
насосов, трехходового клапана, обратных заслонок и во избежание засорения теплообменника
необходимо установить в контуре фильтр. Рекомендуем перед установкой промыть контур
отопления. Провести надлежащую теплоизоляцию всех подключаемых линий. Если система будет
работать с преимущественным нагревом технической воды с помощью трехходового клапана, при
установке всегда руководствуйтесь инструкцией производителя трехходового клапана.

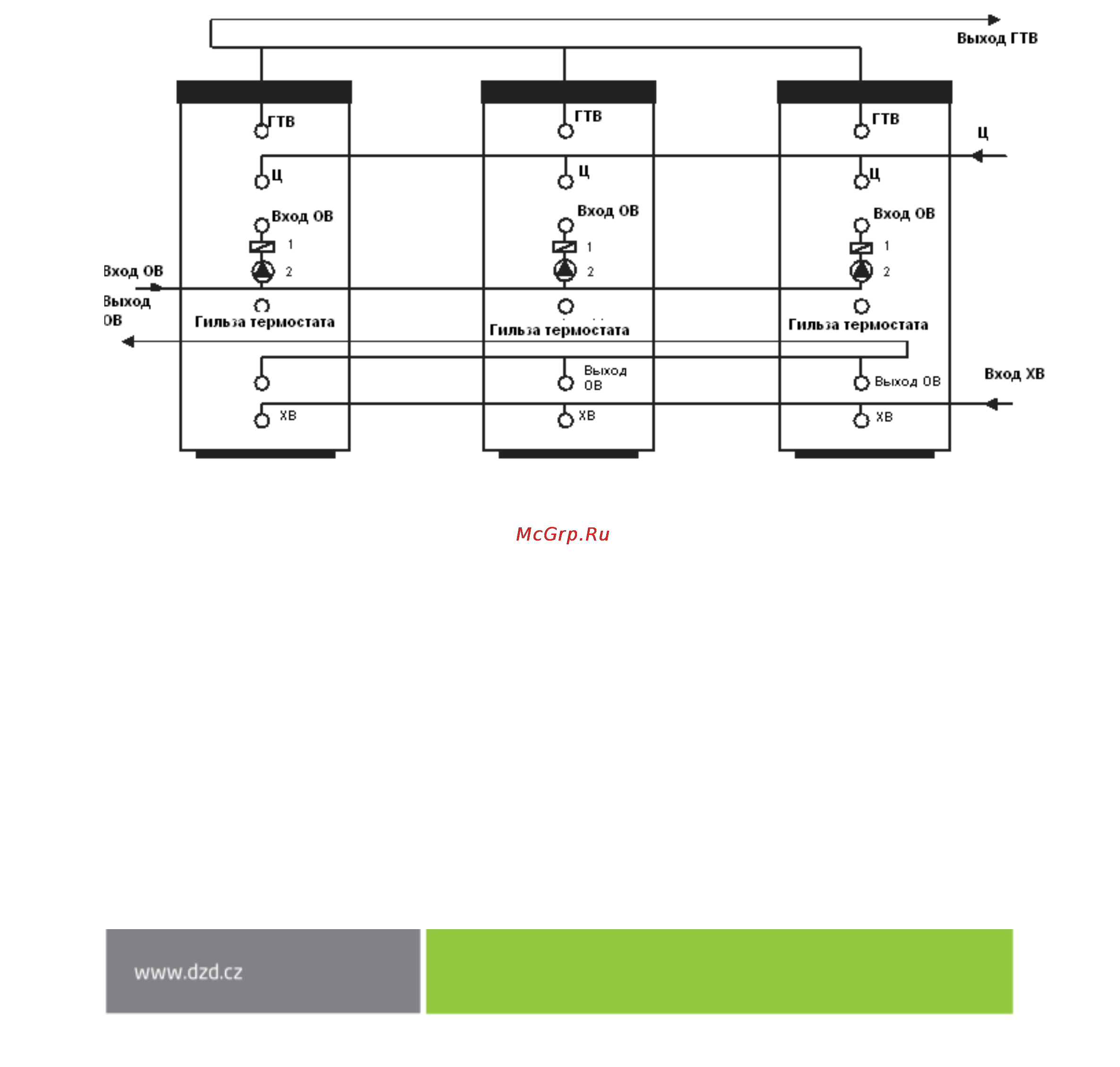

Пример группового подключения водонагревателей по методу Тихельмана для равномерного
расхода ГТВ из всех резервуаров
OV - отопительная вода
ХВ (SV) - холодная вода
Ц (С) - циркуляция
ГТВ (TUV) – горячая техническая вода
1 - обратный клапан
2 - насос
Рисунок 5
