Канал данных дисплея (Display Data Channel –DDC)

Для упрощения установки при поддержке протокола DDC монитор

поддерживает технологию «plug-and-play» (готово к работе без

дополнительной настройки). DDC –это коммуникационный протокол,

посредством которого монитор автоматически информирует главную систему

о своих возможностях, например, поддерживаемом разрешении и режиме

синхронизации. Монитор поддерживает стандарт DDC2B.

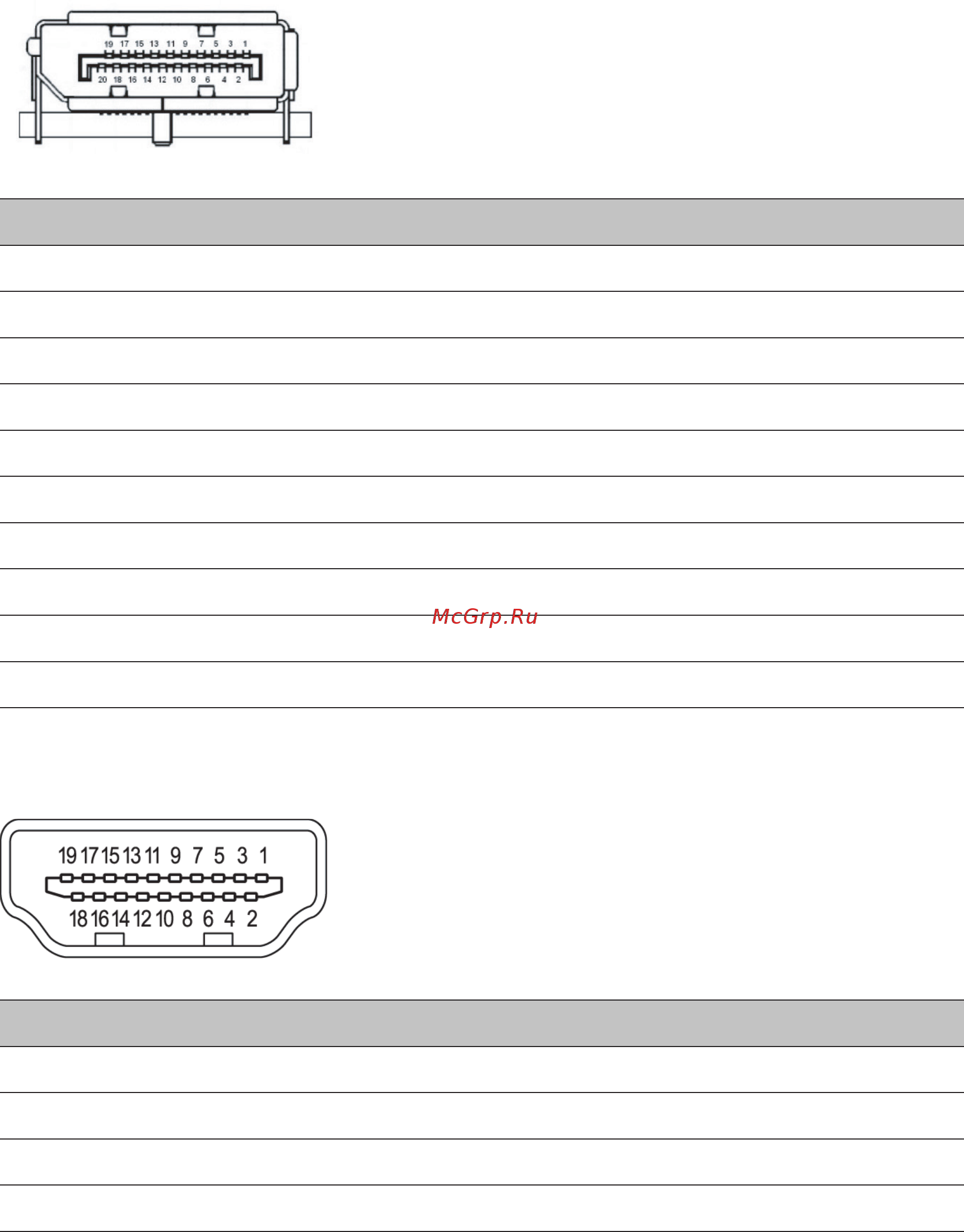

20-контактный сигнальный кабель цветного дисплея

КОНТАКТ № Описание КОНТАКТ № Описание

1 ML_Lane 0+ 2 GND

3 ML_Lane 0- 4 ML_Lane 1+

5 GND 6 ML_Lane 1-

7 ML_Lane 2+ 8 GND

9 ML_Lane 2- 10 ML_Lane 3+

11 GND 12 ML_Lane 3-

13 CONFIG1 14 CONFIG2

15 AUX CH+ 16 GND

17 AUX CH- 18 Горячее подключение

19 Возврат 20 DP_PWR

19-контактный сигнальный кабель цветного дисплея

КОНТАКТ № Описание КОНТАКТ № Описание

1 TMDS Data2+ 2 TMDS Data2 Shield

3 TMDS Data2- 4 TMDS Data1+

5 TMDS Data1 Shield 6 TMDS Data1-

7 TMDS Data0+ 8 TMDS Data0 Shield
