CM3271K. Руководство
пользователя. Русский язык
9
Канал данных дисплея (Display Data Channel –DDC)
Для упрощения установки при поддержке протокола DDC монитор поддерживает
технологию «plug-and-play» (готово к работе без дополнительной настройки).
DDC –это коммуникационный протокол, посредством которого монитор
автоматически информирует главную систему о своих возможностях, например,
поддерживаемом разрешении и режиме синхронизации. Монитор поддерживает
стандарт DDC2B.

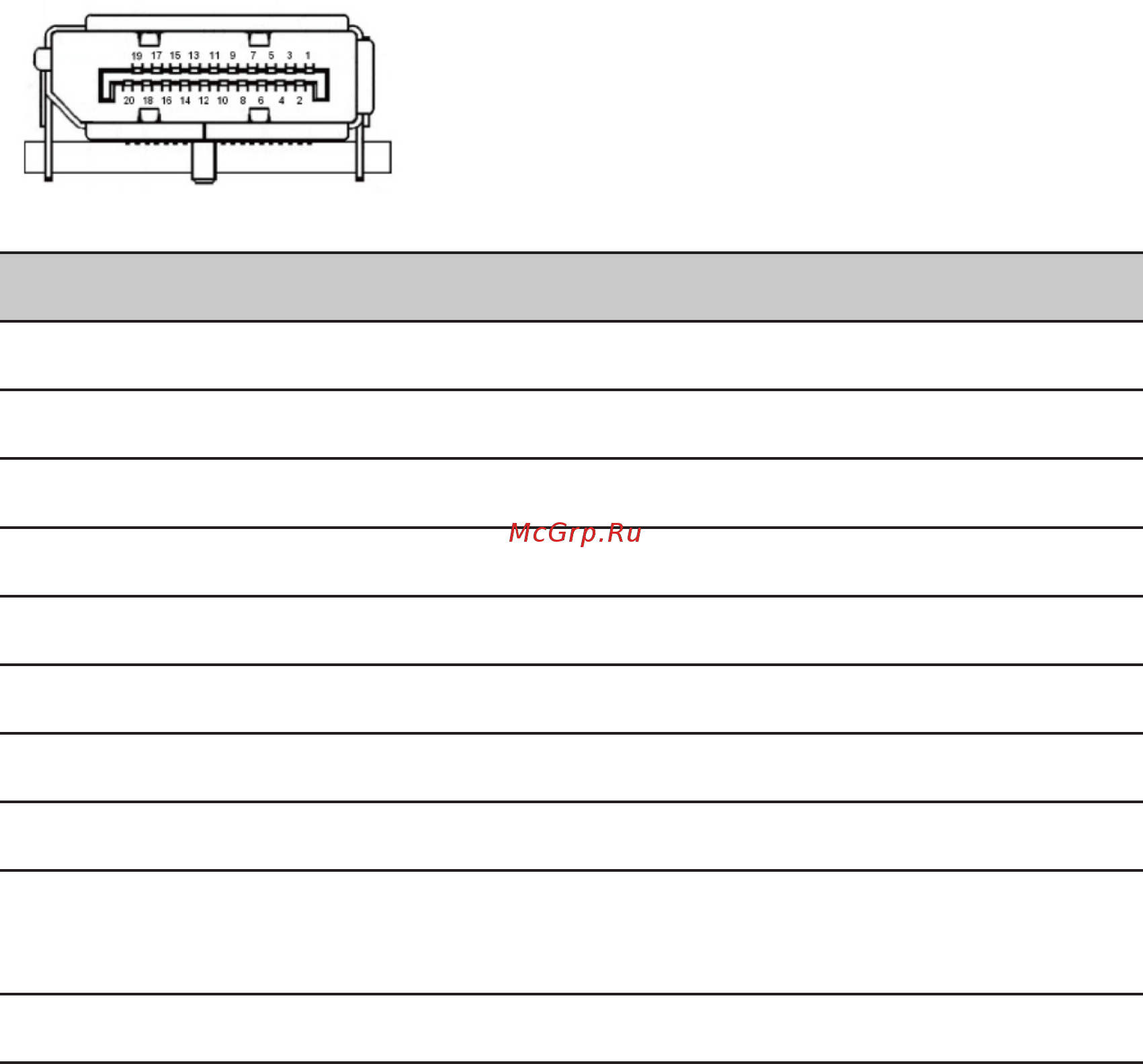

20-контактный сигнальный кабель цветного дисплея
№ конт. Описание № конт. Описание
1 ML_Lane 0+ 2 Земля
3 ML_Lane 0- 4 ML_Lane 1+
5 Земля 6 ML_Lane 1-
7 ML_Lane 2+ 8 Земля
9 ML_Lane 2- 10 ML_Lane 3+
11 Земля 12 ML_Lane 3-
13 KONFIG1 14 CONFIG2
15 AUX CH+ 16 Земля
17 AUX CH- 18
Горячее
подключение
19 Возврат 20 DP_PWR
