CM3271K. Руководство
пользователя. Русский язык
10

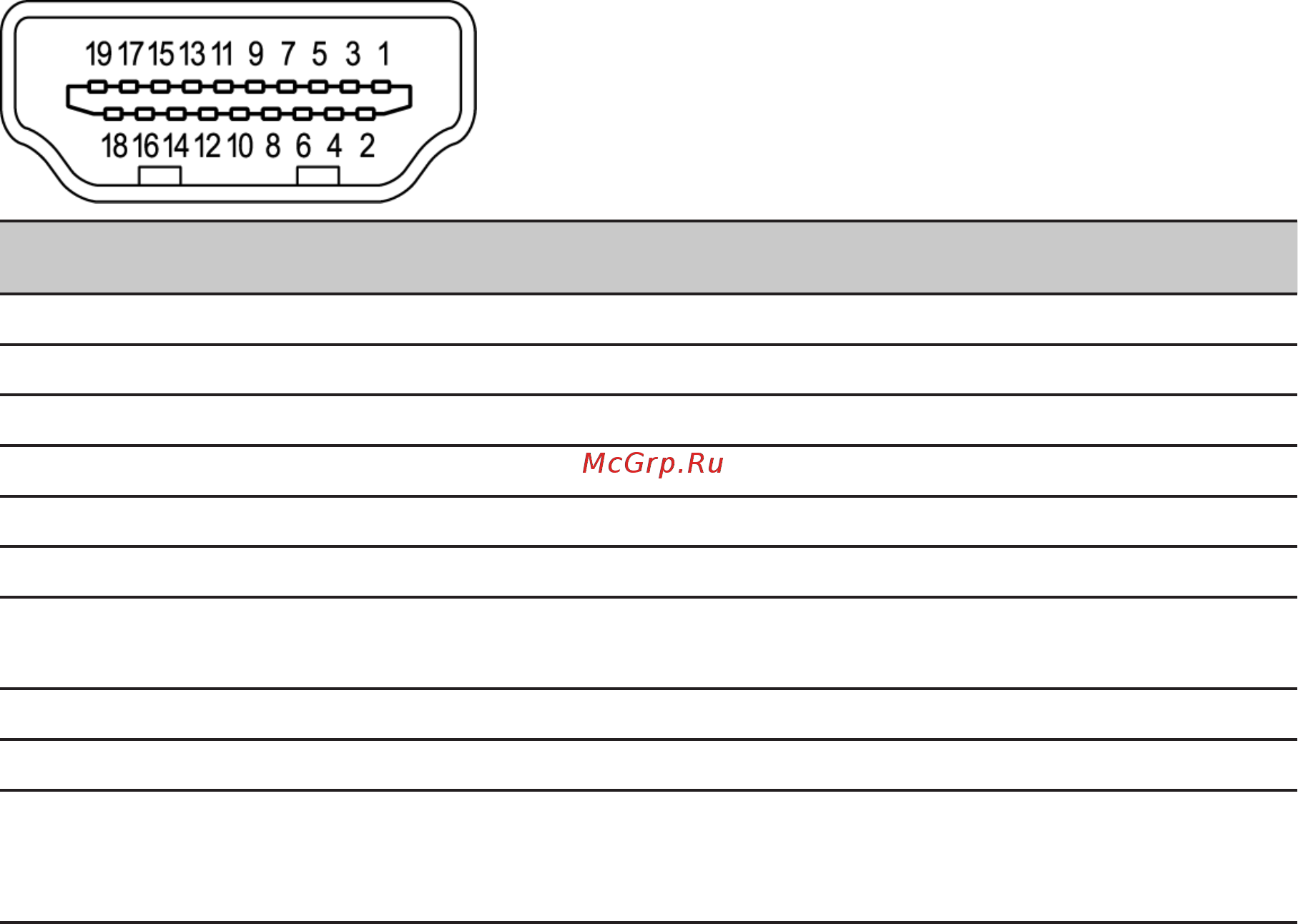

19-контактный сигнальный кабель цветного дисплея
№ конт. Описание № конт. Описание
1 TMDS Data2+ 2 TMDS Data2 Shield
3 TMDS Data2- 4 TMDS Data1+
5 TMDS Data1 Shield 6 TMDS Data1-
7 TMDS Data0+ 8 TMDS Data0 Shield
9 TMDS Data0- 10 TMDS Clock+
11 TMDS Clock Shield 12 TMDS Clock-
13 CEC 14
Зарезервировано (не подключен
на устройстве)
15 SCL 16 SDA
17 Земля DDC/CEC 18 +5V Питание
19
Определение
горячего
подключения
