РАЗДЕЛ l.
ОСНОВНЫЕ ДЕТАЛИ И УЗЛЫ

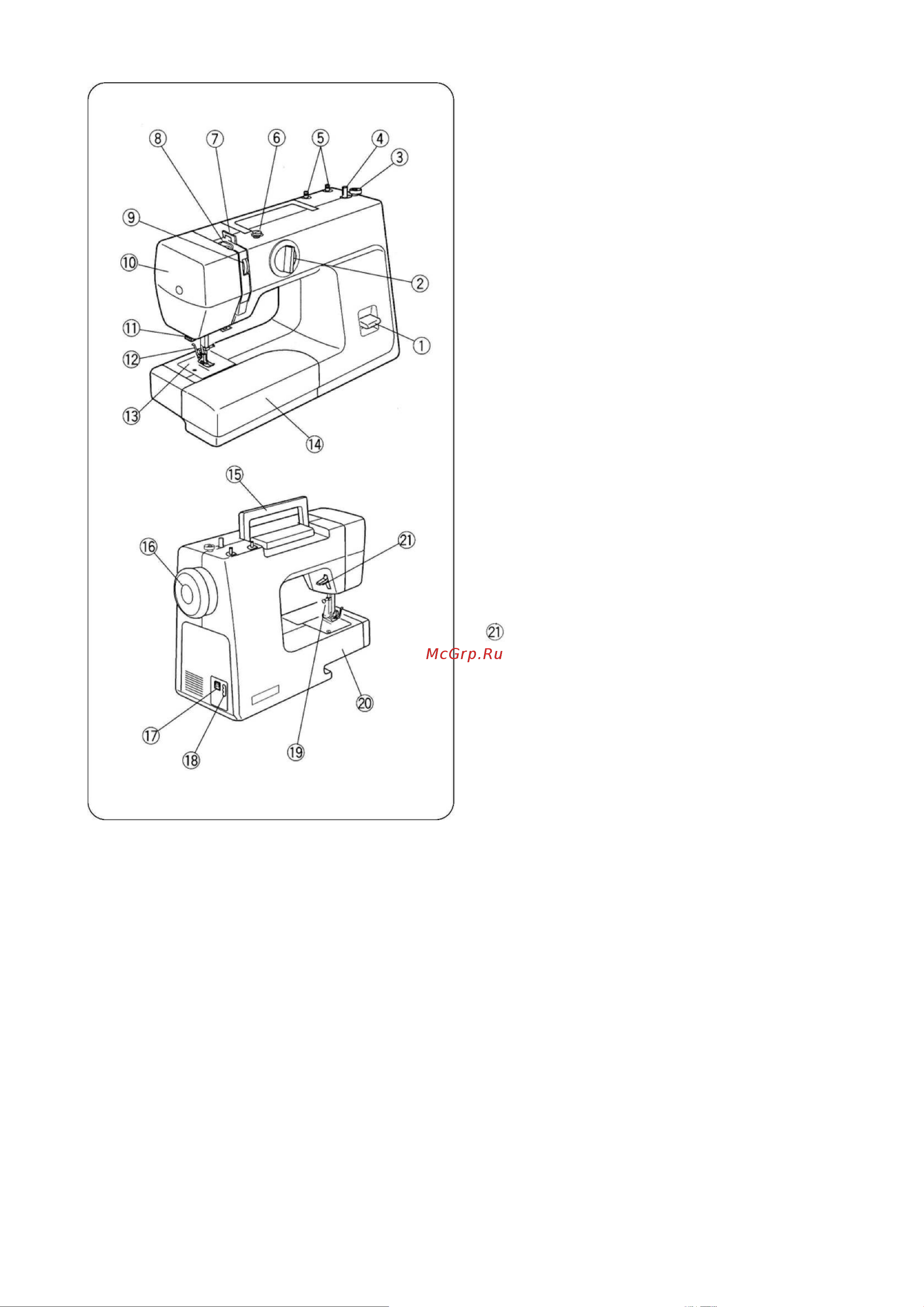

Наименования частей
(модели JK203 / MV513)
① Кнопка реверса
② Ручка выбора строчек
③ Стопор намотки шпульки
④ Шпиндель намотки шпульки
⑤ Катушечные стержни
⑥ Направитель намотки шпульки
⑦ Нитенаправитель
⑧ Нитеводитель
⑨ Реле натяжения нити
⑩ Передняя панель
⑪ Нитеобрезатель
⑫ Держатель прижимной лапки
⑬ Игольная пластина
⑭ Дополнительный столик
⑮ Ручка для переноса
⑯ Маховое колесо
⑰ Выключатель питания
⑱ Разъем машины
⑲ Винт игольного стержня
⑳ Свободный рукав
Рычаг подъема лапки
