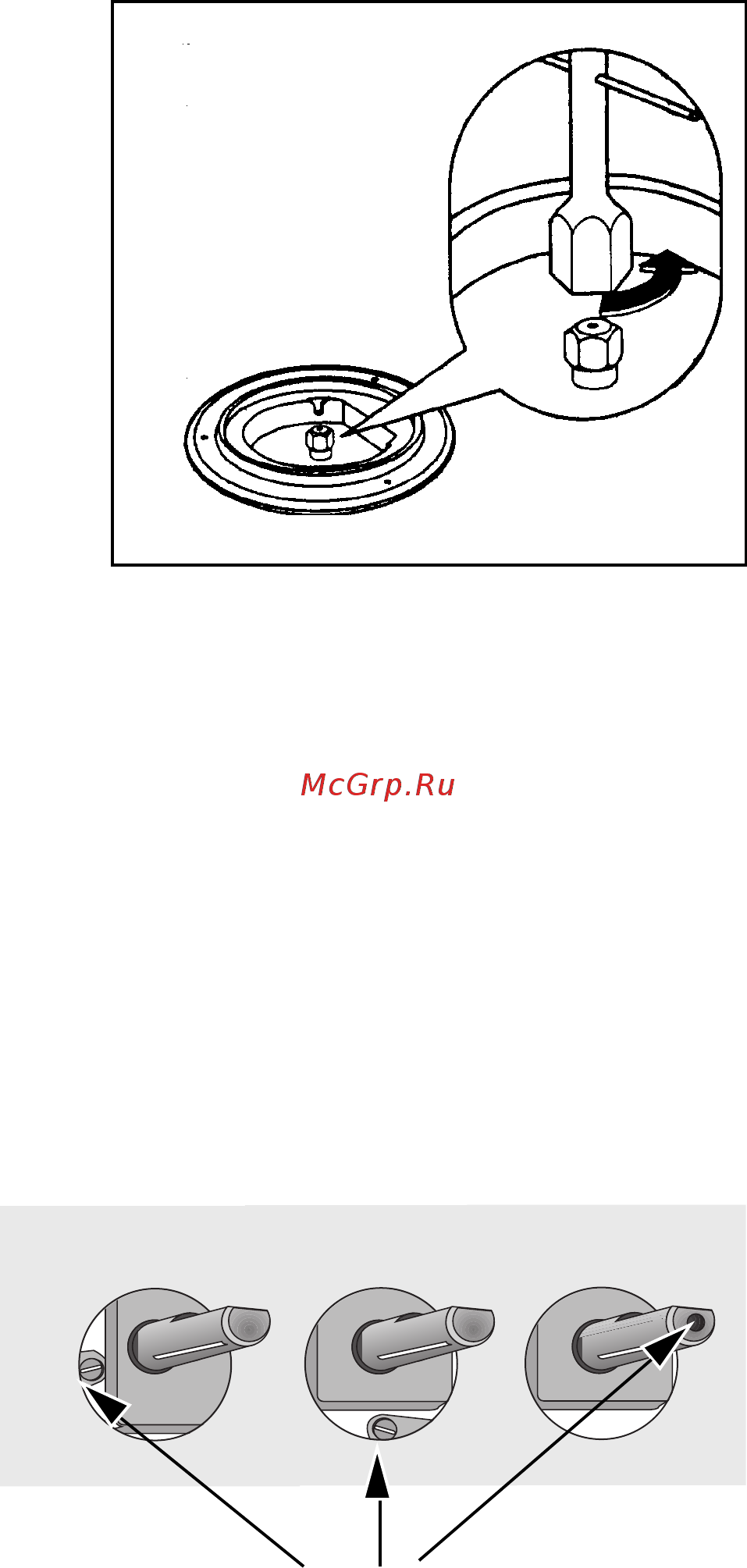

Регулировка для различных типов газа Замена форсунок При поставке варочная поверхность настроена на работу на природном газе с давлением 20 мбар При необходимости вы можете настроить прибор на другой тип или давление газа с помощью форсунок Комплект форсунок для замены вы найдете комплекте поставки или можете получить поставщика в у Снимите решетки Снимите крышки и рассекатели конфорок Торцевым ключом на 7 отвинтите и снимите форсунки рис 4 замените их на форсунки соответствующие используемому типу газа см таблицу 2 Установите на место все снятые детали выполняя действия в обратном порядке Рис 4 Если вы произвели настройку на другой тип газа замените табличку с техническими данными находящуюся рядом с трубой подачи газа табличкой с указанием соответствующего типа газа Такая табличка имеется в упаковке с новыми инжекторами Если давление подаваемого газа отличается от давления на которое рассчитан прибор или непостоянно то в соответствии с действующими правилами перед варочной поверхностью следует установить регулятор давления Регулировка минимального уровня Для того чтобы отрегулировать минимальный уровень горелок выполните следующие действия с Зажгите конфорку Поверните регулятор в положение минимальной подачи газа Снимите ручку регулятора Тонкой отверткой отрегулируйте положение винта перепускного клапана возможные варианты расположения винтов перепускных клапанов показаны на рис 5 При переходе от природного газа к балонному затяните этот винт поворачивая его против часовой стрелки до тех пор пока не получите ровное слабое пламя Винты обводных клапанов Убедитесь в том что пламя не гаснет при быстром повороте регулятора из положения максимального расхода газа в положение минимального расхода Эту процедуру легко выполнить даже когда варочная поверхность встроена в столешницу 19
