Внимание!
Водонагреватели объемом 300 литров привинчены к нижнему деревянному поддону снизу болтами M12.
После снятия водонагревателя с поддона, перед вводом в эксплуатацию, необходимо привинтить к нему 3
ножки, поставляемые в качестве принадлежностей к изделию. С помощью трех регулируемых ножек можно
обеспечить перпендикулярное основанию расположение водонагревателя с допуском 10 мм.

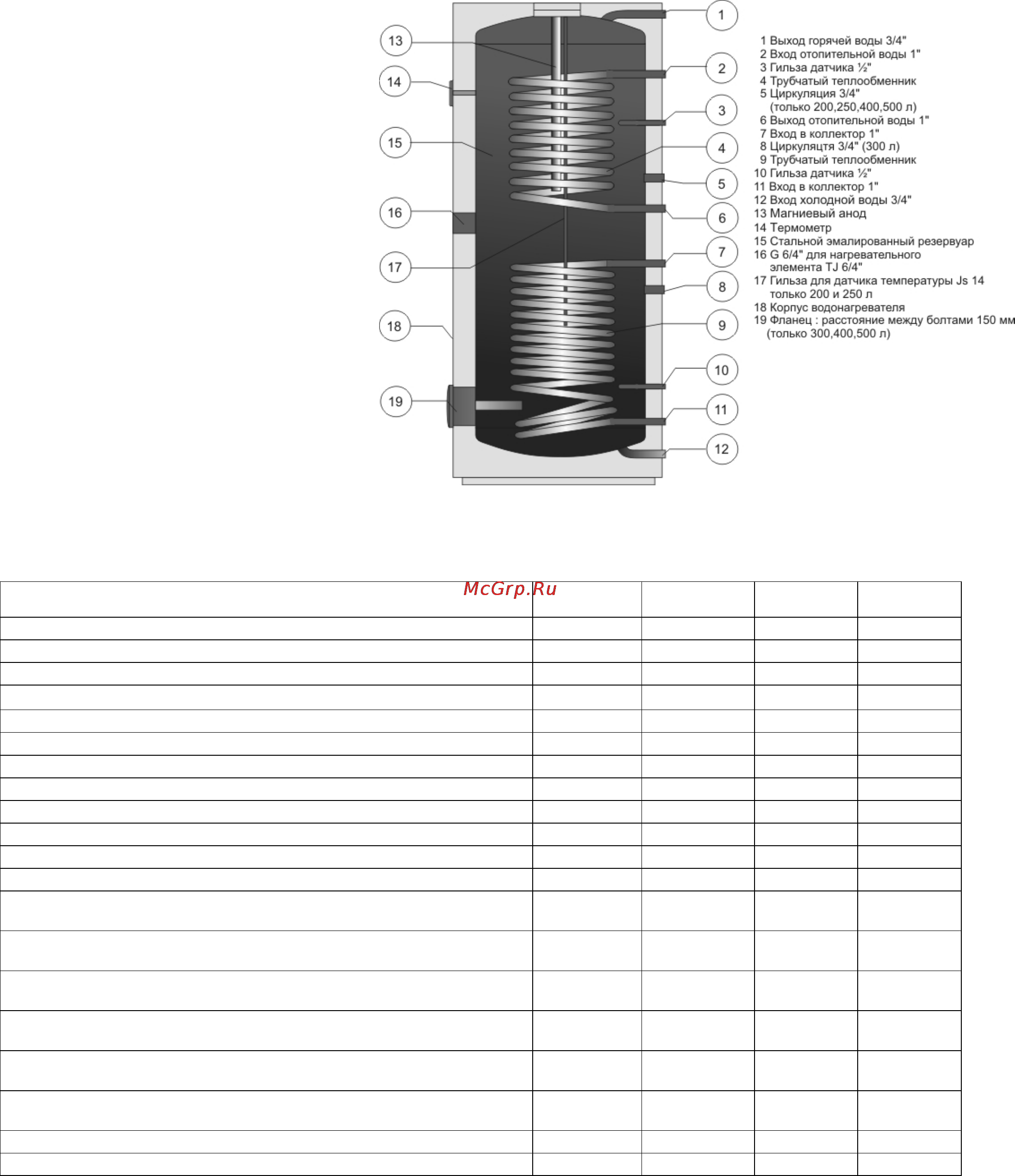

4. ТЕХНИЧЕСКОЕ ОПИСАНИЕ
OKC 200 NTRR/SOL
OKC 250 NTRR/SOL
OKC 300 NTRR/SOL
OKC 400 NTR/SOL
OKC 500 NTR/SOL
OKC 400 NTRR/SOL
OKC 500 NTRR/SOL
5. ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ И РАЗМЕРЫ
Тип
OKC 200
N TRR/SOL
OKC 250
N TRR/SOL
OKC 300
N TRR/SOL
Объем резервуара
л
200
245
282
Диаметр водонагревателя
мм
584
584
597
Высота водонагревателя
мм
1382
1562
1790
Масса
кг
106
120
125
Рабочее давление ГТВ
МПа
1
1
1
Рабочее давление отопительной воды
МПа
1
1
1
Макс. температура отопительной воды
°C
110
110
110
Макс. температура ГТВ
°C
95
95
95
Поверхность нагрева нижнего теплообменника
м
2
1
1,45
1,5
Поверхность нагрева верхнего теплообменника
м
2
1
1
1
Объем нижнего теплообменника
л
7
9,5
10,5
Объем верхнего теплообменника
л
7
7
7
Мощность нижнего/верхнего теплообменника при перепаде
температуры 80/60 °C
кВт
24/24
32/24
35/24
Постоянная мощность ГТВ * нижнего/верхнего
теплообменника
л/час
670/670
990/670
1100/670
Время приготовления ГТВ* теплообменником при перепаде
температуры 80/60 °C (нижним/верхним)
мин
28/16
28/16
24/16
Мощность нижнего/верхнего теплообменника при перепаде
температуры 60/50 °C
кВт
13/13
20/13
21/13
Постоянная мощность ГТВ * нижнего/верхнего
теплообменника
л/час
330/330
490/330
517/330
Время приготовления ГТВ* теплообменником при перепаде
температуры 60/50 °C (нижним/верхним)
мин
38/19
44/19
35/19
Тепловые потери
кВт·ч/24 ч
* ГТВ– горячая техническая вода 45 °C
