Drazice OKC 500 NTRR/SOL [9/13] Потери давления
![Drazice OKC 300 NTRR/SOL [9/13] Потери давления](/views2/1073706/page9/bg9.png)
9
1
1,5
2
3
5
10
20
50
100
200
Výměník s teplosměnou
plochou 1 m2
Výměník s teplosměnou
plochou 1,4 m2
Výměník s teplosměnou
plochou 1,5 m2
Výměník s teplosměnou
plochou 2 m2
Průtok topné vody m3/h
Odpor topné vody
mbar
4

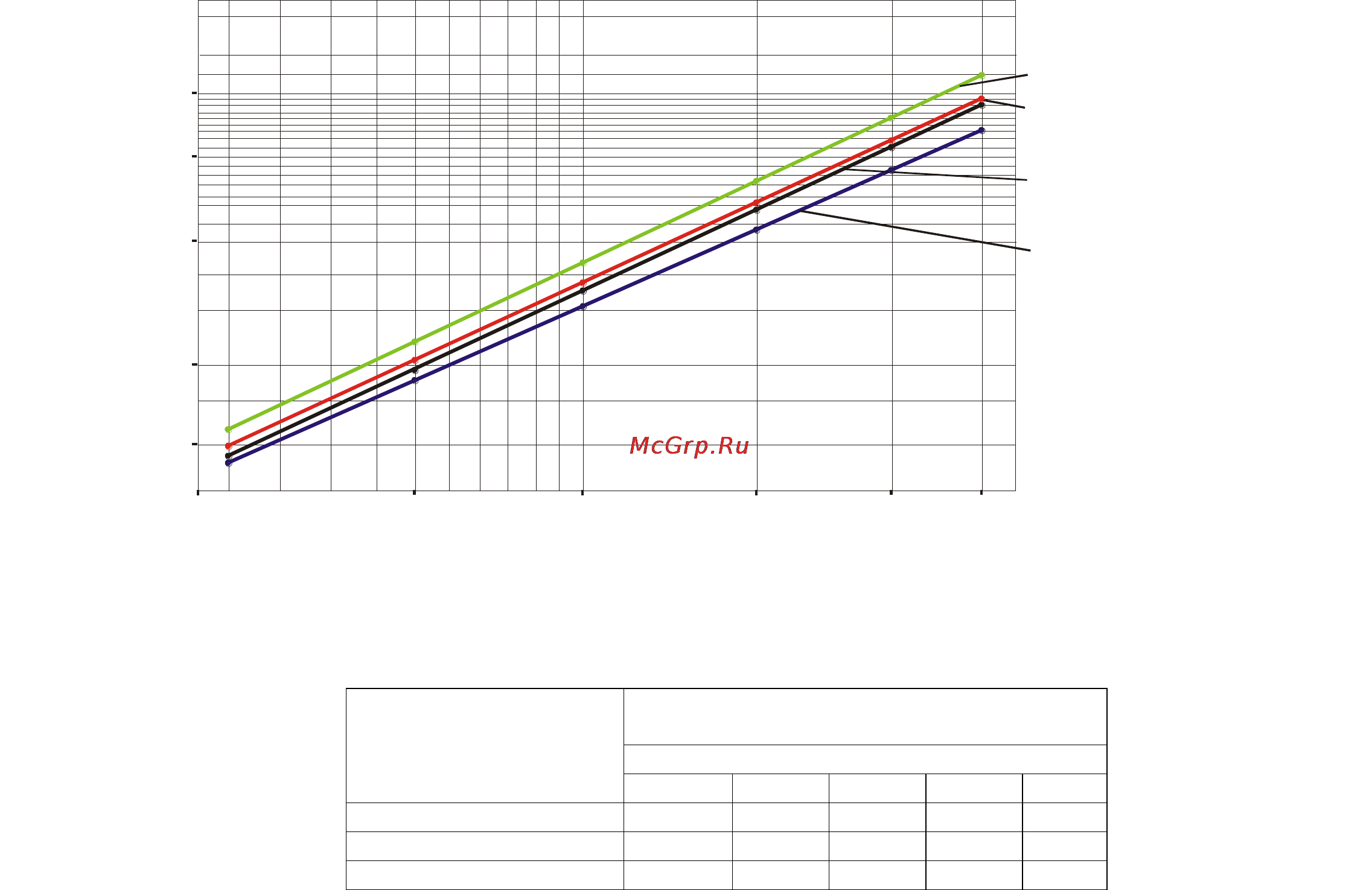

7. ПОТЕРИ ДАВЛЕНИЯ
8. ПРЕДОХРАНИТЕЛЬНАЯ АРМАТУРА
Каждый напорный водонагреватель должен быть оборудован мембранным предохранительным клапаном с
пружиной.
Номинальный внутренний диаметр предохранительных клапанов согласно стандарту DN 20 для
водонагревателей 251–1000 литров.
Принципы монтажа предохранительных клапанов
Предохранительный клапан устанавливается на впуске холодной воды, между ним и водонагревателем не
должно быть никакой запорной, дроссельной арматуры и фильтров.
Предохранительный клапан должен быть легко доступен и располагаться как можно ближе к
водонагревателю. Подводящий трубопровод должен иметь внутренний диаметр как минимум такой же, как и
предохранительный клапан. Предохранительный клапан устанавливается на высоте, обеспечивающей отвод
капающей воды самотеком.
Рекомендуем установить предохранительный клапан на ответвление, выведенное над водонагревателем. Это
обеспечит возможность легкой замены без необходимости слива воды из водонагревателя. Для монтажа
используются предохранительные клапаны с фиксированным давлением, установленным производителем.
Давление срабатывания предохранительного клапана должно равняться максимально допустимому давлению
водонагревателя и по крайней мере на 20 % превышать максимальное давление в водопроводе. Если давление
в водопроводе превышает это значение, в систему необходимо включить редукционный клапан. Между
водонагревателем и предохранительным клапаном запрещено устанавливать какую-либо запорную арматуру.
Тип
Потеря давления мбар
tВТ = 60°C
Количество отопительной воды м
3
/час
1
2
3
4
5
Теплообменник 1 м2
7
24
51
86
130
Теплообменник 1,4 м2
9
32
68
115
174
Теплообменник 2 м2
12
42
88
149
226
Теплообменник с поверхностю
теплообмена 1,5 m2
Теплообменник с поверхностю
теплообмена 1 m2
Сопротивлен
ие
отопительной
воды
mbar
Расход отопительной волы м3/час
Теплообменник с поверхностю
теплообмена 1,4 m2
Теплообменник с поверхностю
теплообмена 2 m2
