Darina LN GM 441 03 B [15/20] Рекомендации ремонтным службам

Руководство по эксплуатации NGM441 00 000 РЭ







Для замены сопел необходимо:

 Перекрыть общий кран подачи газа, закрыть все краны плиты;

2. При наличии в плите электрической части, отключить плиту от электрической сети;

3. Снять решетки стола, крышки горелок, верх горелок;

4. Перевернуть плиту вверх дном;

5. Снять установленные сопла, для этого отверткой

необходимо отсоединить металлическую защелку

от отбортовки гнезда держателей сопла и выве-

сти газоподводящую трубку вместе с соплом из

гнезда, затем снять сопло с трубки газа (рис.10).

Резиновые уплотнительные кольца рекомендуется

оставить на трубках;

6. Поставить новые сопла, при этом необходимо

следить, чтобы они были установлены в соответ-

ствии с таблицей 1 (резиновые кольца при сборке

необходимо смазать силиконовой смазкой).

После установки сопла его стык проверить обмы-

ливанием на герметичность.



Для замены сопел необходимо:

 Перекрыть общий кран подачи газа, закрыть все

краны плиты;

2. Снять решетки стола, крышки горелок, верх горелок;

3. Заменить сопла на столе с помощью ключа с торцевой

головкой S=7, момент затяжки не более 3 Н·м (0,3 кг·м);

4. Поставить новые сопла, при этом необходимо сле-

дить, чтобы они были установлены в соответствии с

таблицей 1 (резиновые кольца при сборке необходимо

смазать силиконовой смазкой).

После установки сопла его стык проверить обмылива-

нием на герметичность.





Для того, чтобы заменить винт малого пламени, необходимо:

- перевернуть плиту;

- отвинтить ВМП с помощью ключа с торцевой головкой S=9 и

заменить его в соответствии с таблицей 1;

- сборка производится в обратном порядке, при этом необходимо

обеспечивать соответствующие мо-

менты затяжки крепежных элементов

и соответствие винта малого пламени

виду газа, применяемого при эксплуа-

тации плиты.

■ Винт малого пламени (ВМП) устанав-

ливается с моментом Мкр=0,4 Н·м.(0,04

кг·м). Перед установкой винта его не-

обходимо смазать маслом И-20А ГОСТ

20799-88. Тип винта определяется видом газа (природный или

рис. 11

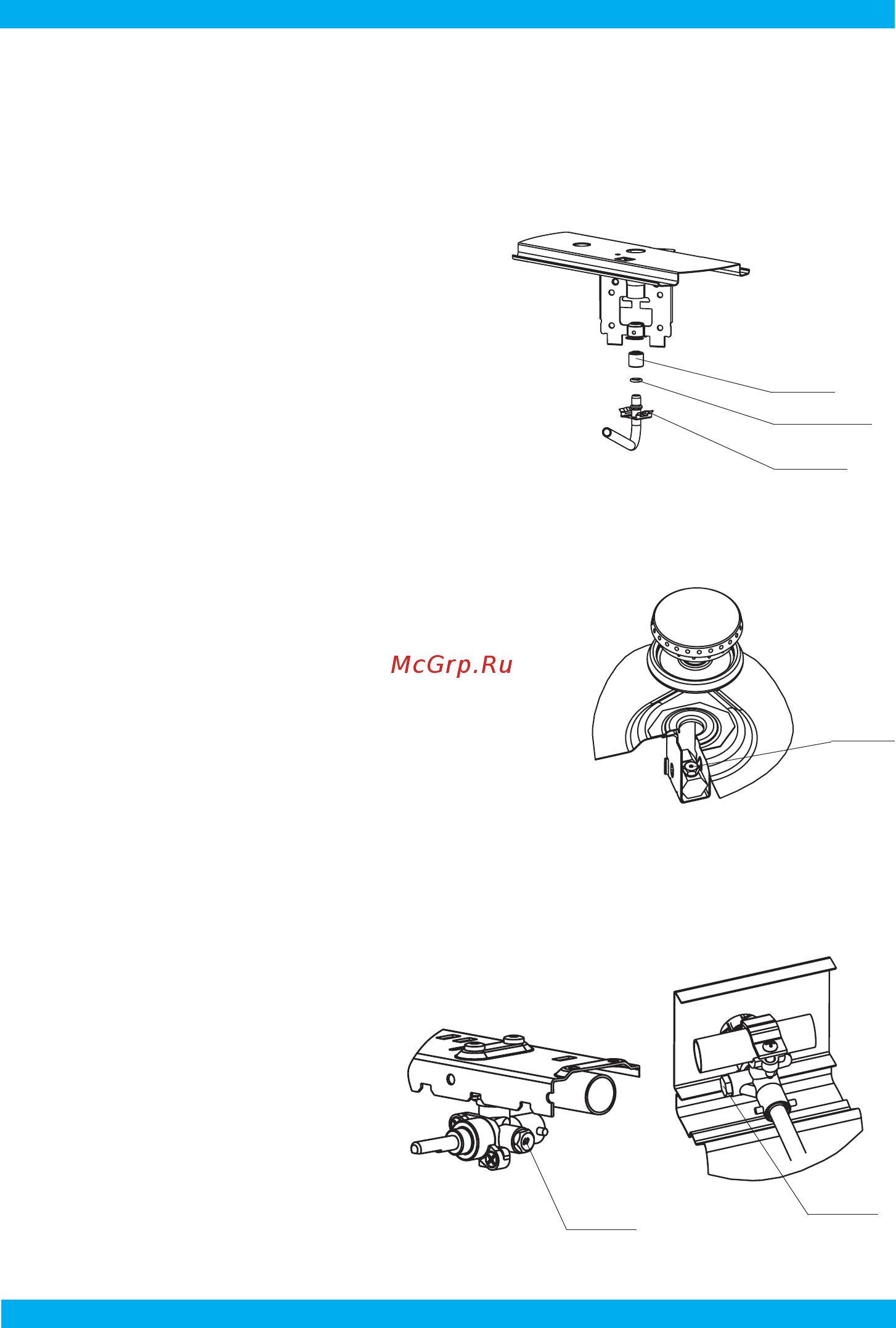

Сопло

Замена сопла

горелок стола

рис. 10

Сопло

Замена сопла

горелок стола

Уплотнительное

кольцо

Защелка

рис. 12

ВМП

рис. 13

ВМП
