Руководство по эксплуатации NGM441 00 000 РЭ

Помните!

! После установки плиты на место обязательно проверьте положение гиб-

кого шланга подвода газа. Он не должен проходить в зоне горячего воз-

духа.

■ Для исключения перегибов, пережимов и растяжений присоединительного рукава

подсоединение плиты можно проводить с применением угольника Ц-15 ГОСТ8946-75.

Помните!

! После подсоединения плиты убедитесь в том, что горелки работают ста-

бильно. Для этого необходимо зажечь горелки в положение «максималь-

ное» пламя и перевести через 5 сек. в положение «малое» пламя, горелки

не должны гаснуть. Проскок пламени не допускается. Затем перевести в

положение «максимальное пламя». Отрыв пламени не допускается.

4.3. ПОДСОЕДИНЕНИЕ ШНУРА ПИТАНИЯ

■ Плита подключается к электросети однофазного переменного тока номинальным на-

пряжением 220 В и частотой 50 Гц. Розетка должна находиться в легкодоступном месте.

Плита, поставленная на рабочее место, не должна ее закрывать.

Внимание!

! Розетка обязательно должна иметь заземляющий контакт.

5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

■ Газовая плита - это специальное устройство для приготовления пищи за счет обра-

зования тепла от сгорания газа в газовых горелках. Горелки расположены на рабочем

столе плиты. Управление работой газовых горелок осуществляется кранами. Для роз-

жига горелок используется ручной или интегрированный розжиг. Для горения горелки

используется воздух помещения. Специальное устройство для отвода продуктов сго-

рания газа не предусмотрено.

Более подробное описание работы составных частей плиты в соответствующих раз-

делах данного руководства по эксплуатации.

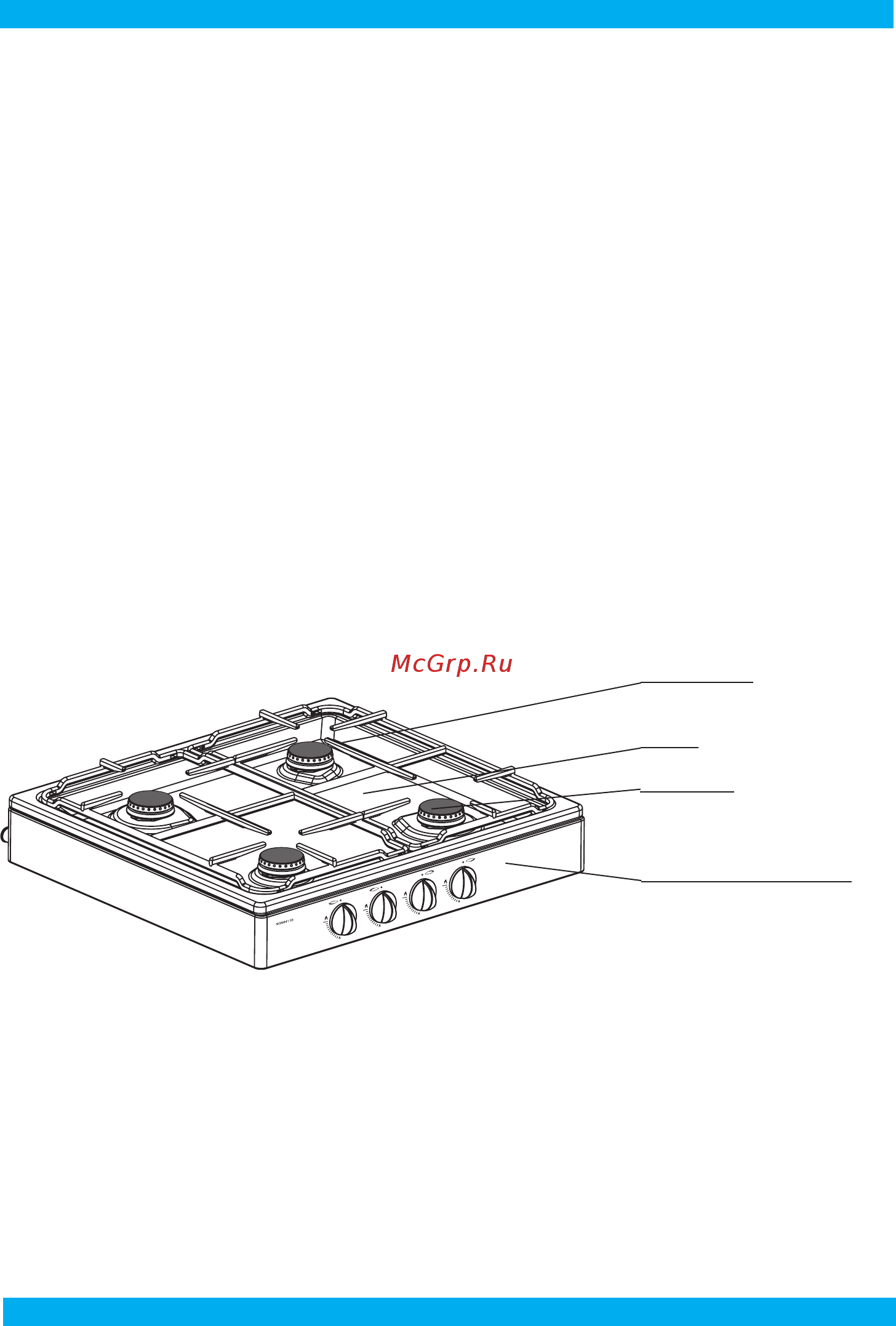

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

стол

горелка

панель управления

рис. 4

решётка
