Руководство по эксплуатации КM141 00 000-01 РЭ
5
■ Перед эксплуатацией установите плиту горизонтально. Если ваша плита оснащена
регулируемыми опорами, необходимо:
1. Положить плиту на пол, на одну из боковых сторон.
2. Ввернуть опоры в места установки опор, предварительно выставив их на нужную
высоту.
3. Поднять плиту с пола, установить ее на опоры и поставить на постоянное место, где
она будет эксплуатироваться.
4. Заворачивая или выворачивая опоры, окончательно подрегулировать высоту плиты по
отношению к столешнице кухонной мебели и обеспечить устойчивость плиты (качание
плиты не допускается).
Для устранения случайного проворачивания опор в процессе
эксплуатации подтянуть контргайку на опоре.

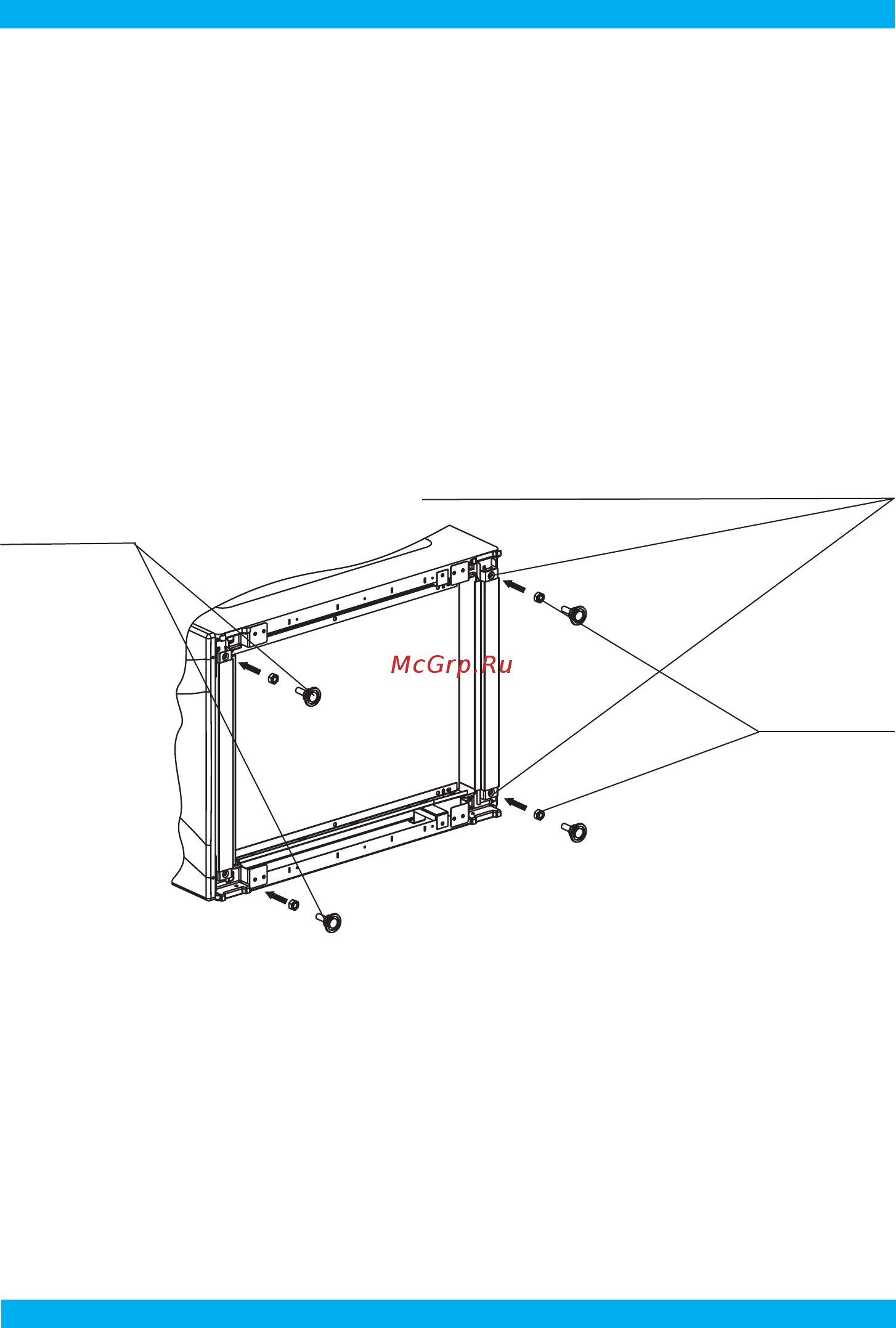

Места для установки регулируемых опор (вид снизу)
4. ПОДСОЕДИНЕНИЕ
Подключение газа возможно с помощью гибкой подводки.
Перед подключением проверить, соответствуют ли условия подклю-
чения (вид газа и давление газа) настройкам плиты.
Параметры настроек плиты приведены в табличке, расположенной
на задней поверхности плиты, и в гарантийных обязательствах.
ПОДСОЕДИНЕНИЕ
!
рис. 1
опора
места для установки регулируемых опор
контргайка
!
