5. КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

2. Корпус двигателя имеет основную ручку, которая имеет выклю-

чатель (17) с фиксатором (16). Последний, обеспечивает фиксиро-

вание включения пилы при длительной/стационарной работе.

З. К корпусу крепиться защитный кожух пилы, состоящий из

верхнего (неподвижного) кожуха (11) и нижнего (подвижного)

кожуха с ручкой (10).

а) В исходном положении защитный кожух закрывает пиль-

ные зубья диска, но в начале работ подвижный кожух, упира-

ясь в торец распиливаемого материала, начинает поворачи-

ваться и освобождает необходимую для работы часть диска.

Как только пиление материала закончится, подвижный кожух

автоматически под действием специальной пружины возвра-

щается в исходное положение.

б) Верхний (неподвижный) кожух имеет отверстие для отво-

да опилок (15). При больших объемах работы для сбора опи-

лок и лучшего теплообмена пилы к отверстию рекомендуется

подключить строительный пылесос. Подключение осущест-

вляется через штуцер (25) (Рис. 7), закрепляемый на кожухе

саморезом из комплекта крепежа.

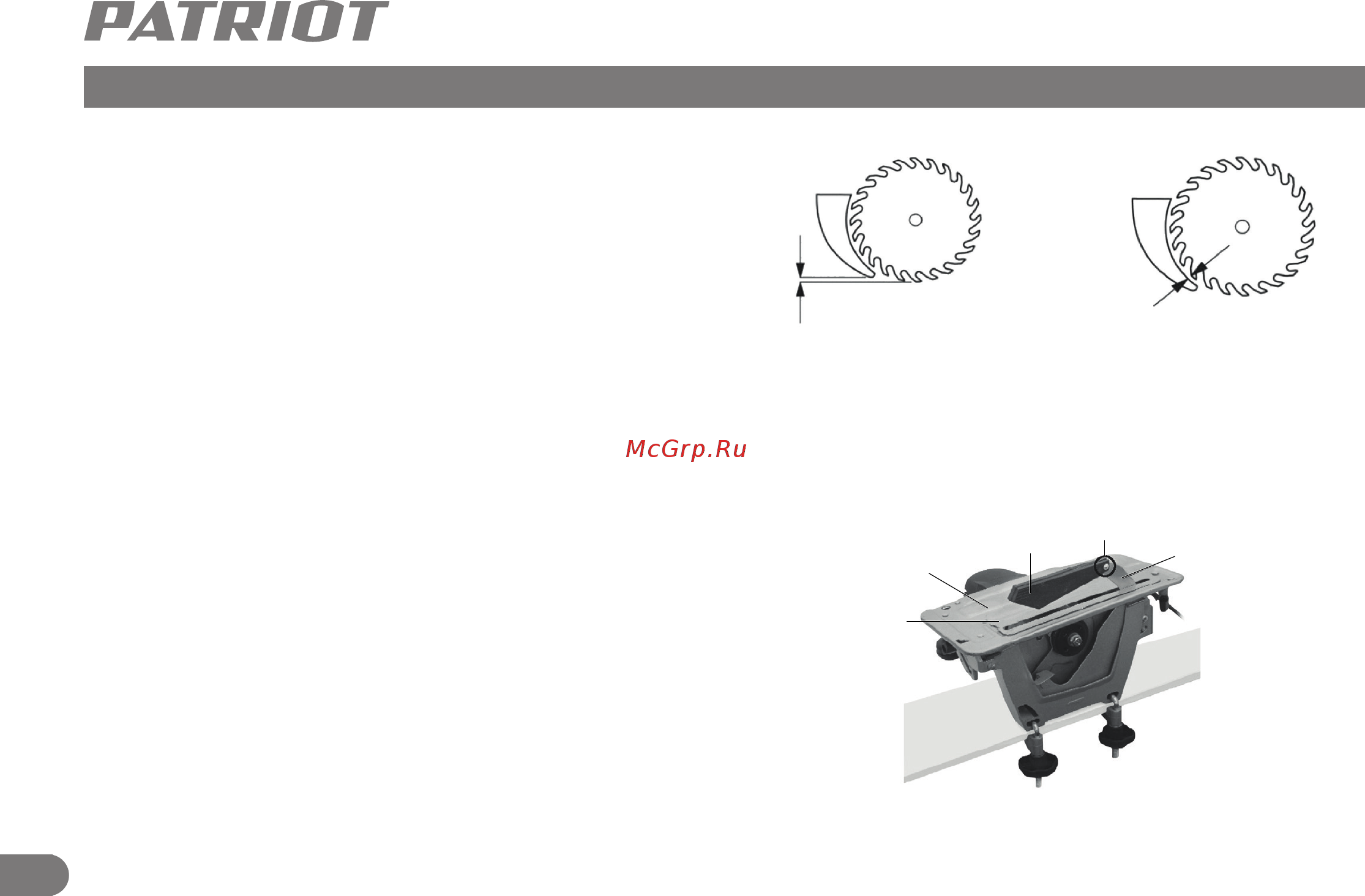

в) На неподвижном кожухе устанавливается расклиниваю-

щий нож (21),препятствующий заклинивание пильного диска.

Фиксация ножа осуществляется винтами из комплекта крепе-

жа в месте (13) таким образом, чтобы выполнялись следую-

щие требования (Рис. 4,5).

г) Для проведения мелких стационарных работ пила устанав-

ливается на горизонтальной поверхности верстака на непод-

вижный кожух и основную ручку так (Рис. 6). Фиксация на вер-

стаке осуществляется с помощью отверстий (14) струбцинами

(входящие в комплект).

Рис. 4

5 мм

Рис. 6

Рис. 5

5 мм
