1. НАЗНАЧЕНИЕ

Ручная электрическая дисковая пила (далее по тексту - пила)

предназначена для ручной или стационарной распиловки дре-

весины хвойных и лиственных пород влажностью не более 50% и

толщиной не более 65 мм.

Допускается использование пилы (при применении соответству-

ющего пильного диска с материалами из твердого состава) для

распиловки фанеры, древесно и цементностружечных плит.

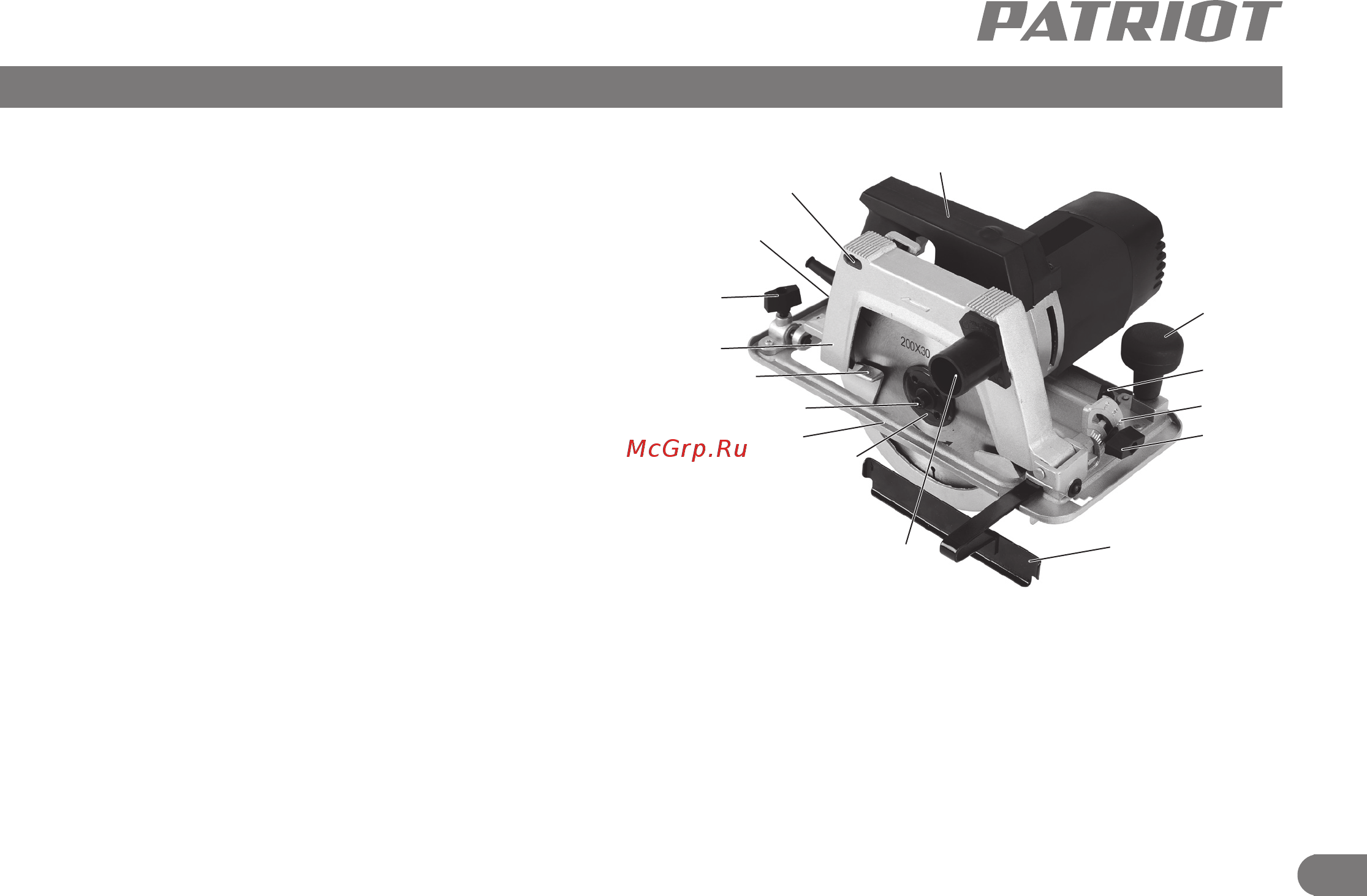

2. ОБЩИЙ ВИД ПИЛЫ (Рис. 1,2)

1. Основная рукоятка;

2. Дополнительная рукоятка;

3. Винт фиксации параллельного упора;

4. Шкала угла пропила;

5. Винт фиксации шкалы угла пропила;

6. Параллельный упор;

7. Стальная опорная плита;

8. Болт крепления пильного диска;

9. Прижимной фланец;

10. Ручка подвижного защитного кожуха;

11. Неподвижный защитный кожух;

1. НАЗНАЧЕНИЕ / 2. ОБЩИЙ ВИД ПИЛЫ

Рис. 1

12. Винт фиксации угла пропила;

13. Место установки расклинивающего ножа;

14. Места для установки крепёжных струбцин;

15. Отверстие для отвода древесных опилок;
