14 www.kalibrcompany.ru

Калибр Руководство по эксплуатации

Зафиксировать поворотное основание (рис.1 поз.8) в положении 0

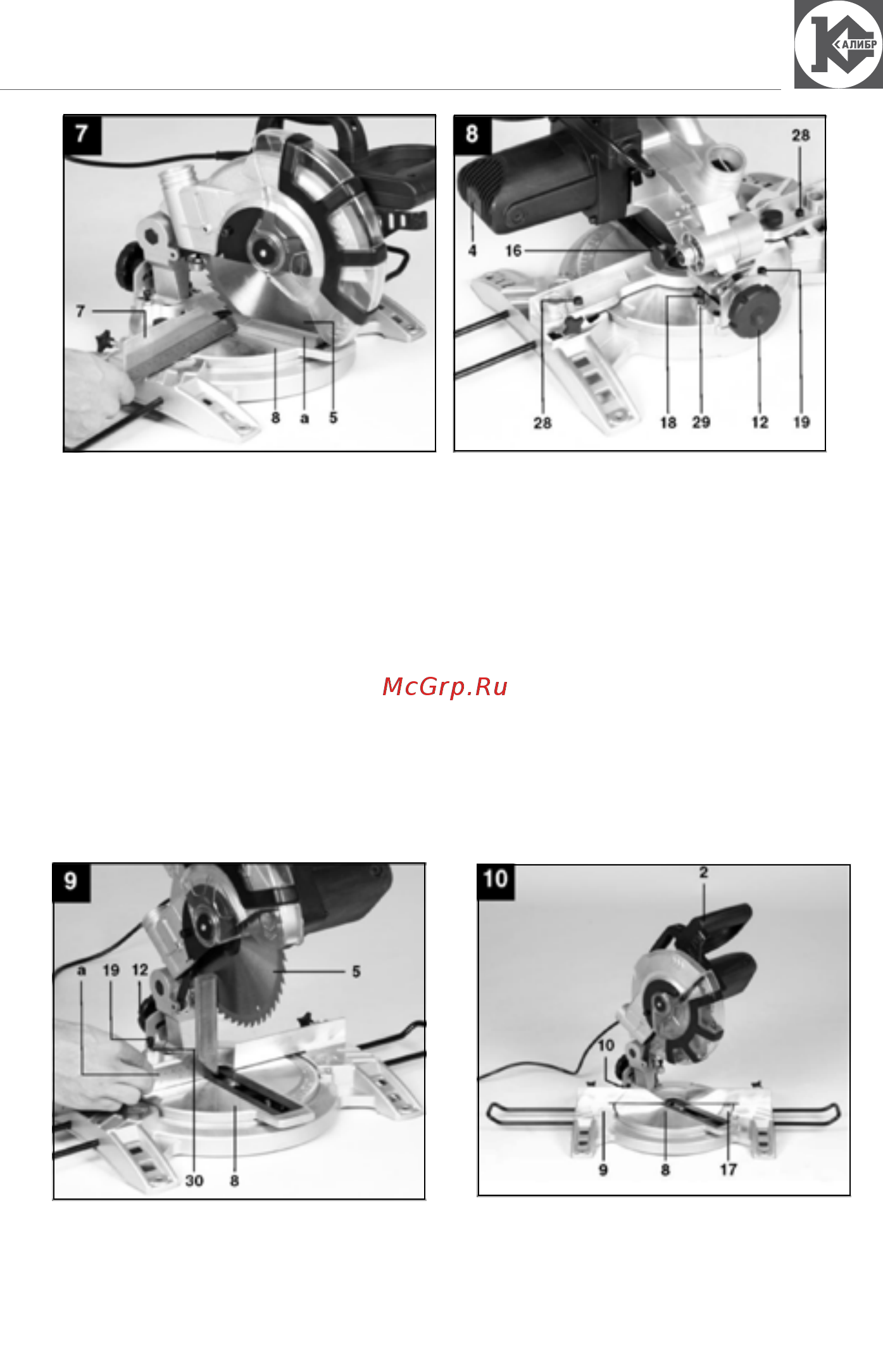

Установить упорный угол 90

(рис. 7 поз.а) между пильным диском

(рис.7 поз.5) и параллельным упором (рис.7 поз.7).

Ослабить регулировочные винты (рис.8 поз.28) и установить

параллельный упор (рис.8. поз.7) на 90

по отношению к пильному диску

пилы (рис.7 поз.5) и повтороно затянуть регулировочные винты (рис.8

поз.28).

3.6 Точная регулировка упора для поперечной резки 90

(рис.8-10)

Опустить режущий блок пилы и зафиксировать с помощью фиксатора

вертикального перемещения (рис.8 поз.16).

Ослабить рукоятку-фиксатор (рис.8 поз.12).

Установить упорный угол (не входит в комплект поставки) (рис.9

поз.а) между диском пилы (рис.9 поз.5) и поворотным основанием (рис.9

поз.8).
