www.kalibrcompany.ru 15

Калибр Руководство по эксплуатации

Ослабить контргайку (рис.8 поз.29) и регулировать регулировочный

винт (рис.8 поз.18) до тех пор, пока угол между диском пилы и

поворотным основанием не установится на 90

Повторно затянуть контргайку (рис.8 поз.18) для того, чтобы

зафиксировать пилу в таком состоянии.

Проверить расположение указателя угла (рис.2 поз.11). ПРи

необходимости ослабить указатель с помощью крестообразной

отвёртки, установить 0

положение на шкале угла (рис.1 поз.15) и снова

затянуть фтксирующий винт.

3.7 Точная регулировка упора для поперечной резки 45

(рис.8/12)

Опустить режущий блок пилы и зафиксировать с помощью фиксатора

вертикального перемещения (рис.8 поз.16).

Зафиксировать поворотное основание в положении 0

Ослабить рукоятку-фиксатор (рис.1 поз.12) и наклоните режущий

блок пилы влево на 45

, использу рукоятку (рис.1 поз.2).

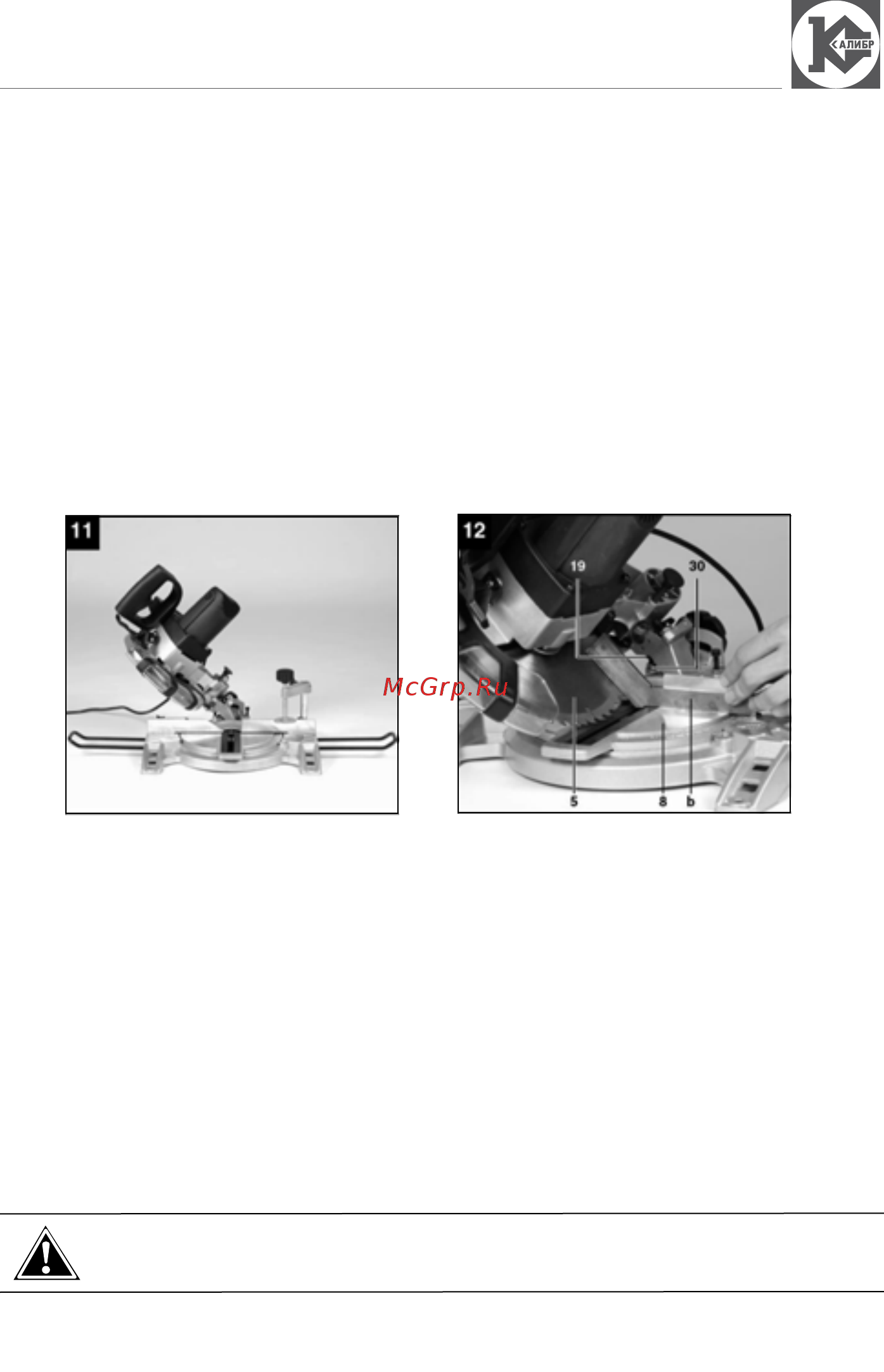

Установить упорный угол (не входит в комплект поставки) (рис.12

поз.b) 45

между диском пилы и поворотным основанием.

Ослабить контргайку (рис.12 поз.30) и регулировать регулировочный

винт (рис.12 поз.19) до тех пор, пока угол между диском пилы и

поворотным столом не установиться на 45

3.8 Поперечный пропил 90

и поворот стола на 0

(рис.1)

Нажать на клавишу выключателя (рис.1 поз.3) для включения пилы.

Внимание! Прочно зафиксируйте материал для резки на поверх-

ности пилы во избежание перемещения во время резки.
